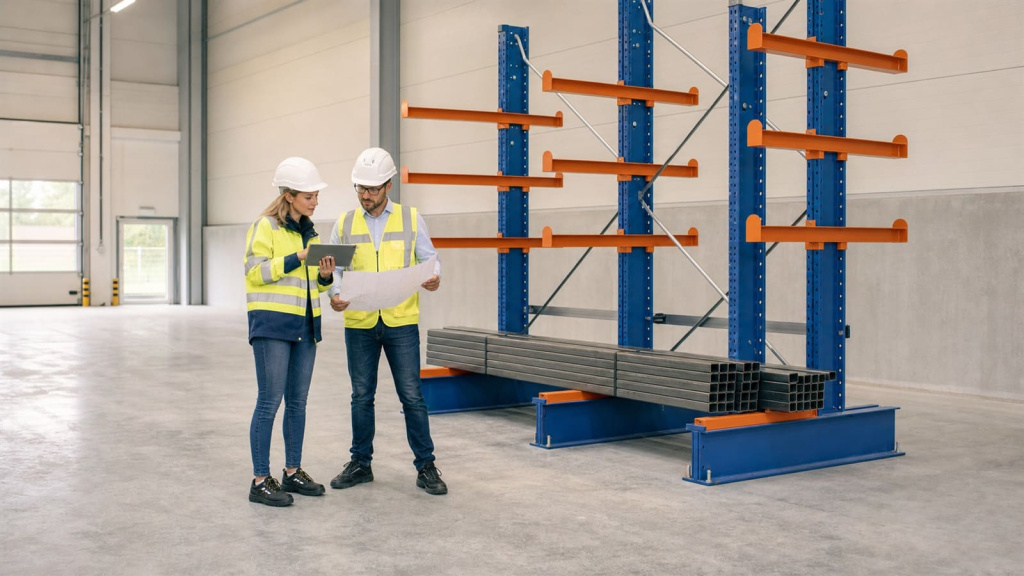

Хорошее ТЗ сокращает подбор до нескольких точных вариантов
Заказчику не нужно самостоятельно выполнять инженерный расчёт. Достаточно описать груз, помещение и технику — по этим данным поставщик подготовит предварительную конфигурацию и определит, какие параметры необходимо подтвердить расчётом.
Фраза «нужен стеллаж для трубы» не определяет ни число опор, ни высоту, ни проходы. Соберите параметры по этой странице — и поставщик сможет сравнить серии, подготовить схему и назвать состав комплектации.
Техническое задание не обязано содержать инженерный расчёт. Его задача — точно описать груз, процесс и ограничения, чтобы расчётчик не заменял неизвестные данные предположениями.

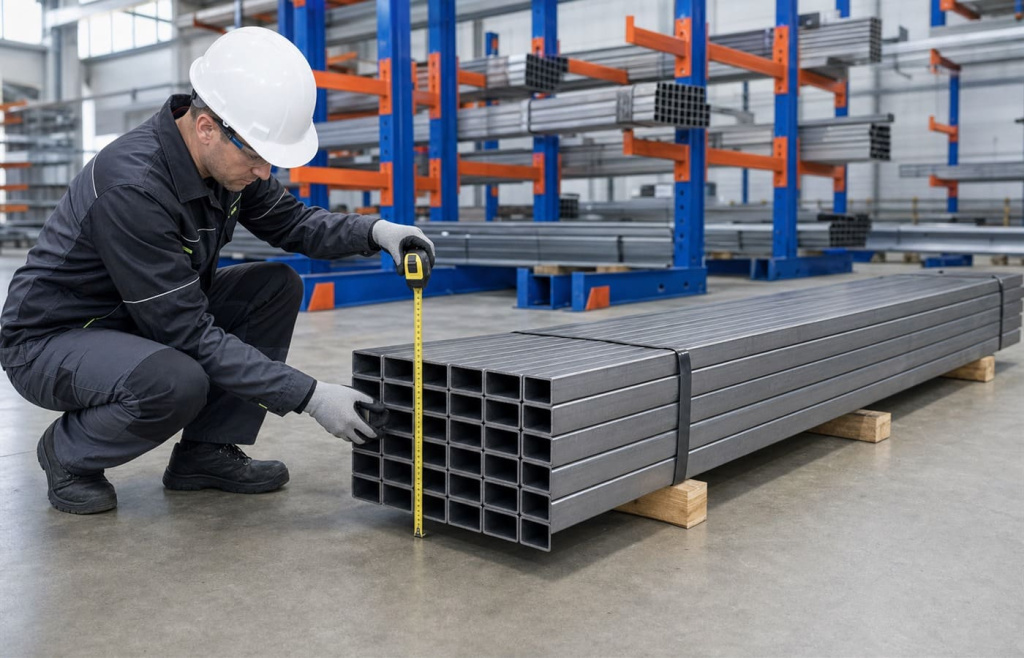

Опишите каждую грузовую единицу, а не товар вообще
Для профиля, листа, пиломатериала и рулона могут потребоваться разные консоли, прокладки и способы фиксации. Если на одном ряду планируют несколько типов груза, данные собирают отдельно по каждому.
Не только название, а размеры и максимум массы
минимальная, типовая и максимальная
глубина × высота пачки или изделия
максимум одной грузовой единицы
обвязка, прокладки, кассеты, поддоны
Переведите запас в понятное число мест хранения
Укажите текущий максимум, планируемый рост и оборот. Для каждого типоразмера полезно записать число одновременно хранимых пачек и правило совместного размещения: один артикул на уровень, несколько пачек в глубину или смешанное хранение.
Номенклатура
Список групп груза и диапазоны размеров.
Максимальный запас
Количество пачек каждой группы в пиковый период.
Рост и доступ
Резерв на развитие и нужен ли прямой доступ к каждому виду груза.

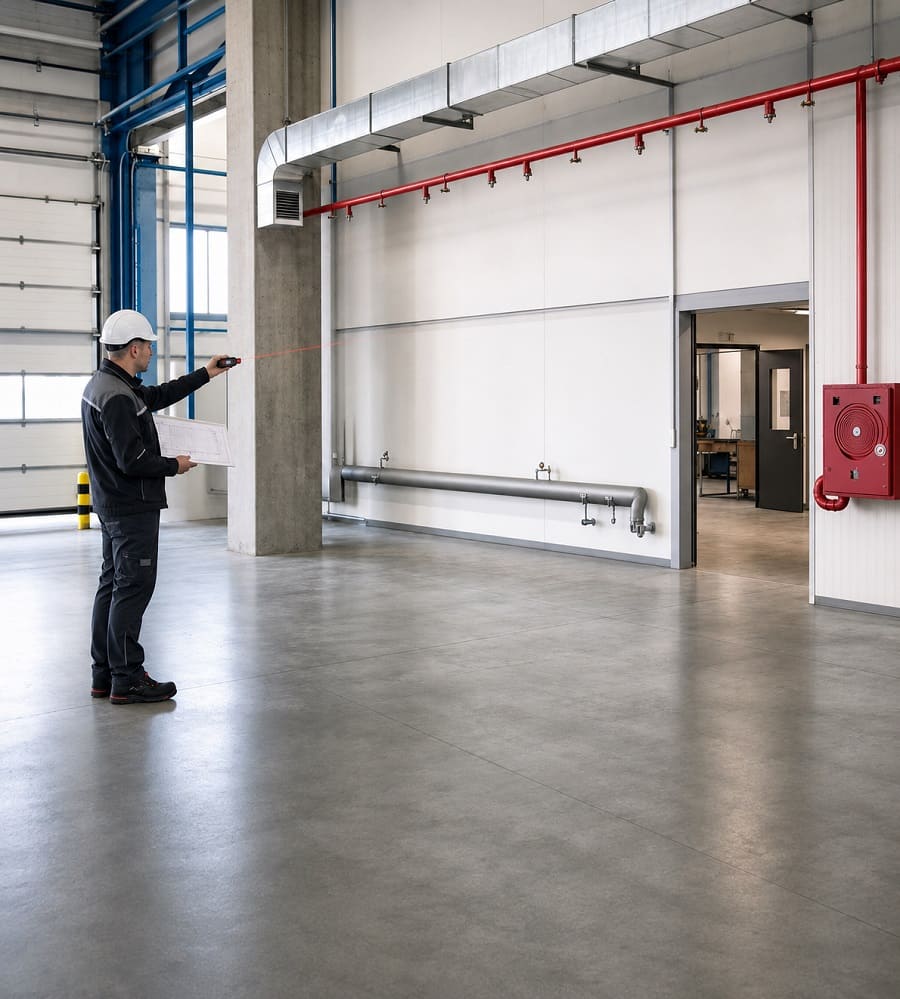

Приложите план помещения и данные об основании
На плане отметьте чистовые размеры, колонны, стены, ворота, проёмы, приямки, лестницы, входы в технологические и служебные коридоры, эвакуационные выходы, пожарные проходы и рабочую высоту. Если есть несколько высот, нанесите их по зонам.
Инженерные системы
- отопление и водоснабжение;
- вентиляция;
- кабельные трассы;
- светильники и электрощиты;
- запорная арматура.
Пожарная безопасность
- оросители и трубопроводы АУПТ;
- пожарные шкафы и краны;
- извещатели и огнетушители;
- наружные проезды и гидранты.
Обязательные свободные зоны и расстояния берут из проектной и противопожарной документации объекта, а не назначают на глаз.
Если характеристики пола неизвестны, так и напишите. Поставщик сможет обозначить, какие данные или обследование нужны до назначения анкеров.

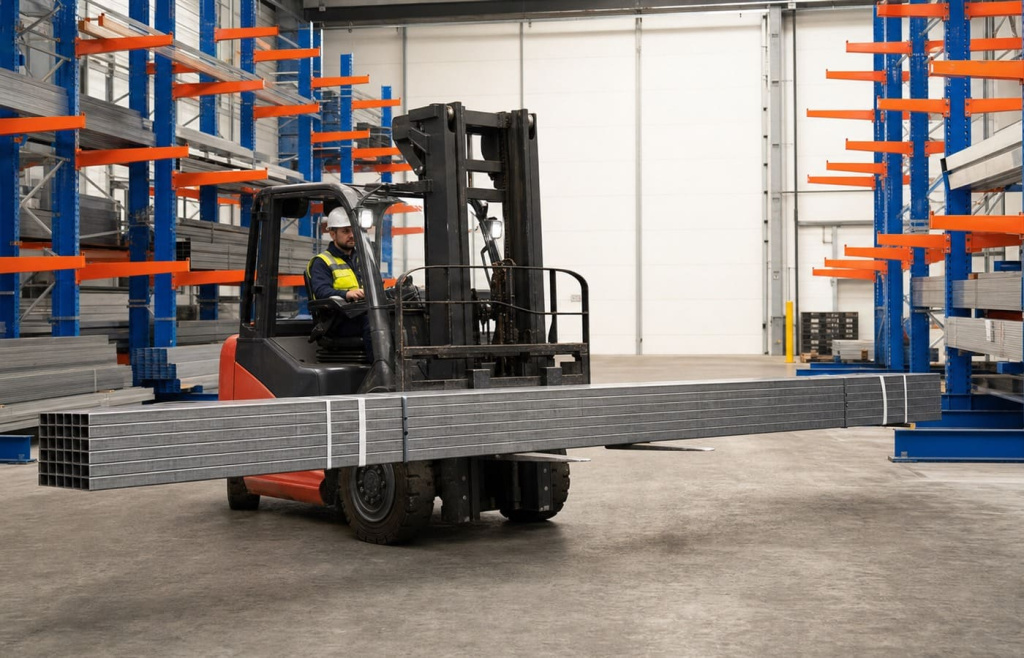

Проход рассчитывают под технику и груз вместе
Название «погрузчик» недостаточно. Укажите модель, габариты, радиус поворота, рабочий коридор, высоту подъёма, как техника захватывает груз и какой вес действительно поднимает на требуемую высоту — это называют остаточной грузоподъёмностью. Для длинномера отдельно описывают ориентацию груза при движении и укладке.
Проверяют не только ширину техники
- модель и реальные габариты;
- радиус поворота и рабочий коридор;
- длину груза на вилах или захвате;
- остаточную грузоподъёмность на нужной высоте.
Фронтальный погрузчик
Модель, вилы, радиус, ширина груза, высота мачты и свободный ход.
Боковой погрузчик
Рабочий коридор, положение кабины, глубина подхвата и точность позиционирования.
Кран или тельфер
Зона работы, высота крюка, строповка и свободное пространство над рядом.
Ручная комплектация
Высота безопасного доступа, масса единицы отбора и необходимость настила.
Зафиксируйте результат, который ждёте от поставщика
План, таблица грузов, фото и ожидаемый состав предложения
К техническому заданию приложите не только текст заявки, но и файлы, по которым можно проверить габариты, проходы, препятствия, пол и состав будущей комплектации.
Структура технического задания
1. Объект: город, адрес, помещение или улица, режим работы.
2. Груз: наименование, упаковка, длина × глубина × высота, максимальная масса, жёсткость, допустимый свес.
3. Объём: количество пачек по типоразмерам, оборот, резерв на рост.
4. Схема хранения: односторонняя или двухсторонняя, число уровней, нужен ли прямой доступ к каждому виду груза.
5. Помещение: план с размерами, рабочая высота, колонны, ворота, входы и коридоры, инженерные и противопожарные системы, обязательные зоны доступа.
6. Пол: конструкция плиты, бетон, армирование, швы, ограничения сверления.
7. Техника: модель, габариты, радиус поворота, как техника захватывает груз, высота подъёма и вес, который она поднимает на этой высоте.
8. Безопасность: ограничители, защита стоек, маркировка, условия среды.
9. Состав предложения: проект, спецификация, паспорт, доставка, монтаж, приёмка.
10. Сроки: желаемая дата поставки и этапность запуска.
Все исходные данные на одной странице
Частые вопросы
Можно ли запросить расчёт, если точных данных пока нет?
Да, но нужно явно отметить предварительные значения и диапазоны. Для окончательного предложения поставщик всё равно запросит максимальные массу и габариты грузовой единицы, план помещения и данные по технике.
Указывать среднюю или максимальную массу пачки?
Для проверки несущей способности указывают максимально возможную массу. Среднее значение полезно для оценки оборота и экономики, но не заменяет расчётный максимум.
Нужен ли чертёж склада?
Да. Подойдёт обмерный план с колоннами, воротами, стенами, входами в технологические коридоры, инженерными и противопожарными системами, высотами и ограничениями. Чем точнее план, тем меньше переделок при монтаже.
Стоит ли сразу выбирать серию СК или СТ-062?
Лучше описать задачу и допустимые ограничения. Серия — результат подбора. Даже внутри СК характеристики заметно различаются, поэтому название без конкретной модели мало что говорит о возможностях ряда.
Заполните опросный лист на консольные стеллажи
Можно заполнить форму на сайте или приложить готовый Word- либо Excel-файл. Чем точнее исходные данные, тем быстрее поставщик сравнит подходящие серии, определит число опор и подготовит схему ряда.
- проверим, какие модели подходят по габаритам;
- уточним нагрузку и число уровней;
- учтём проходы, технику, пол и монтаж.
Передайте исходные данные для подготовки предложения
Форма откроется поверх страницы. Приложите план склада, фотографии груза, заполненный шаблон и другие исходные данные.
После отправки специалист проверит данные и свяжется с вами, если потребуются уточнения.
Документы и источники
- Каталог консольных стеллажей СК и СТ-062
- Проектирование и расстановка складского оборудования
- Паспорт консольных стеллажей серии СК
- Паспорт консольного стеллажа СТ-062
- ГОСТ Р 55525-2017
- Правила противопожарного режима в Российской Федерации
Перед заказом сверяйте характеристики с паспортом конкретной комплектации. Требования одной серии нельзя автоматически переносить на другую. Ограничения по размещению, пожарной безопасности и инженерным системам проверяют по проектной документации объекта и нормативным требованиям, действующим на дату проектирования.
