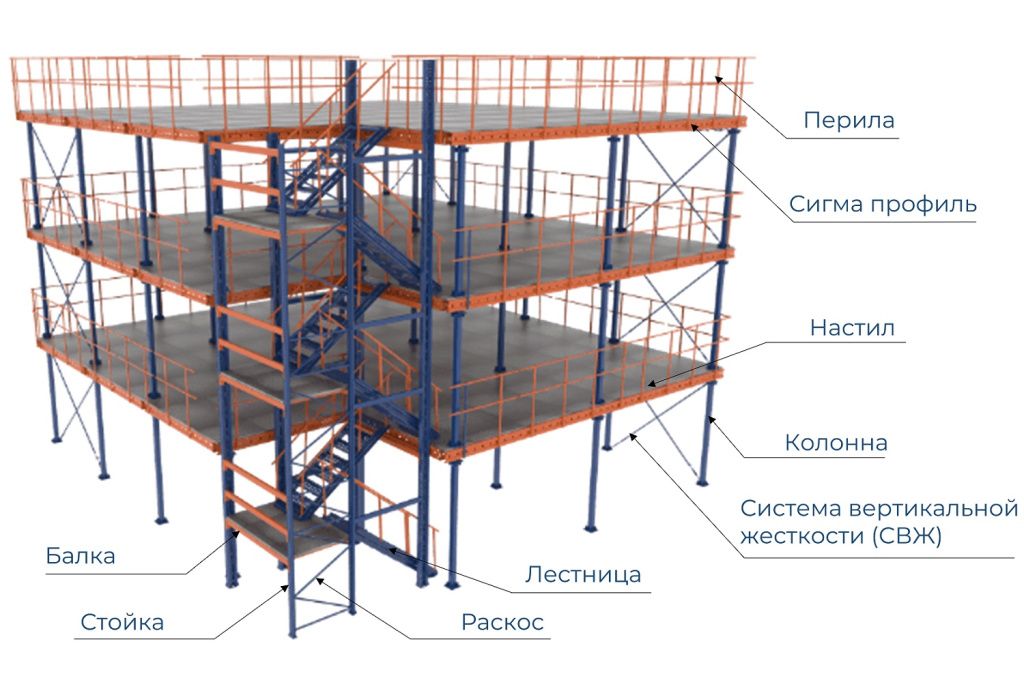

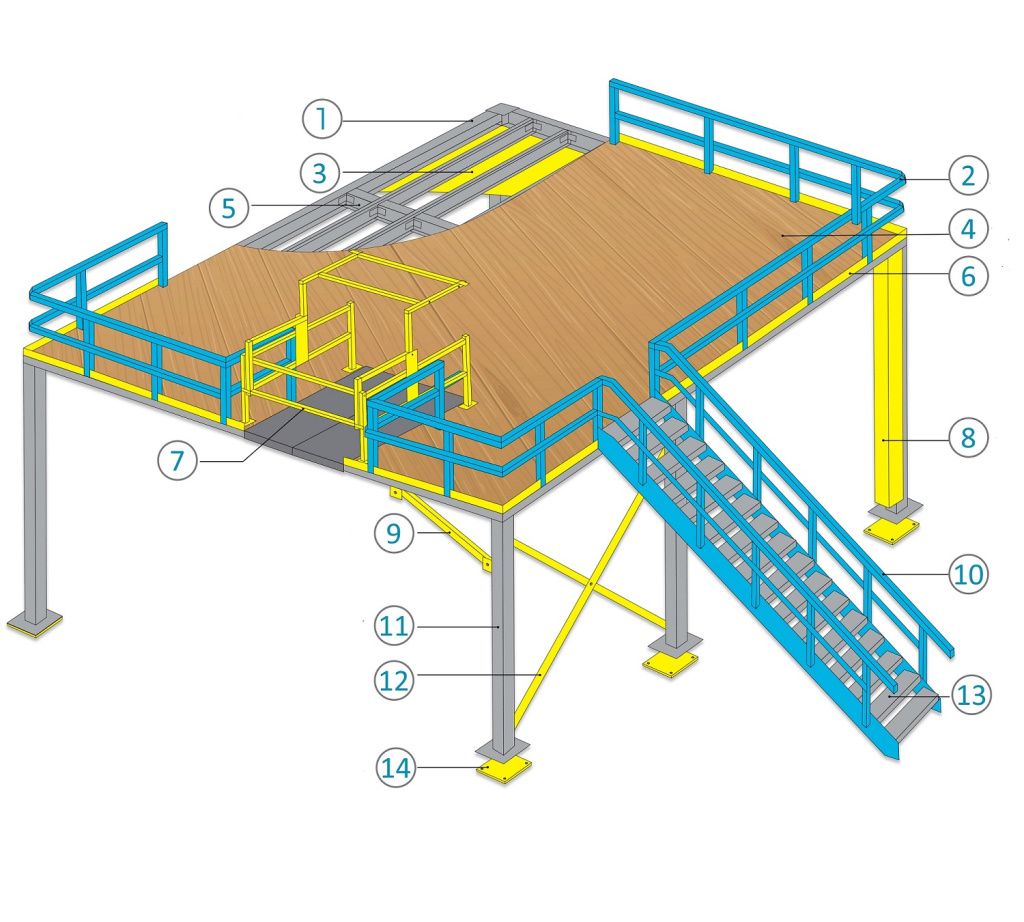

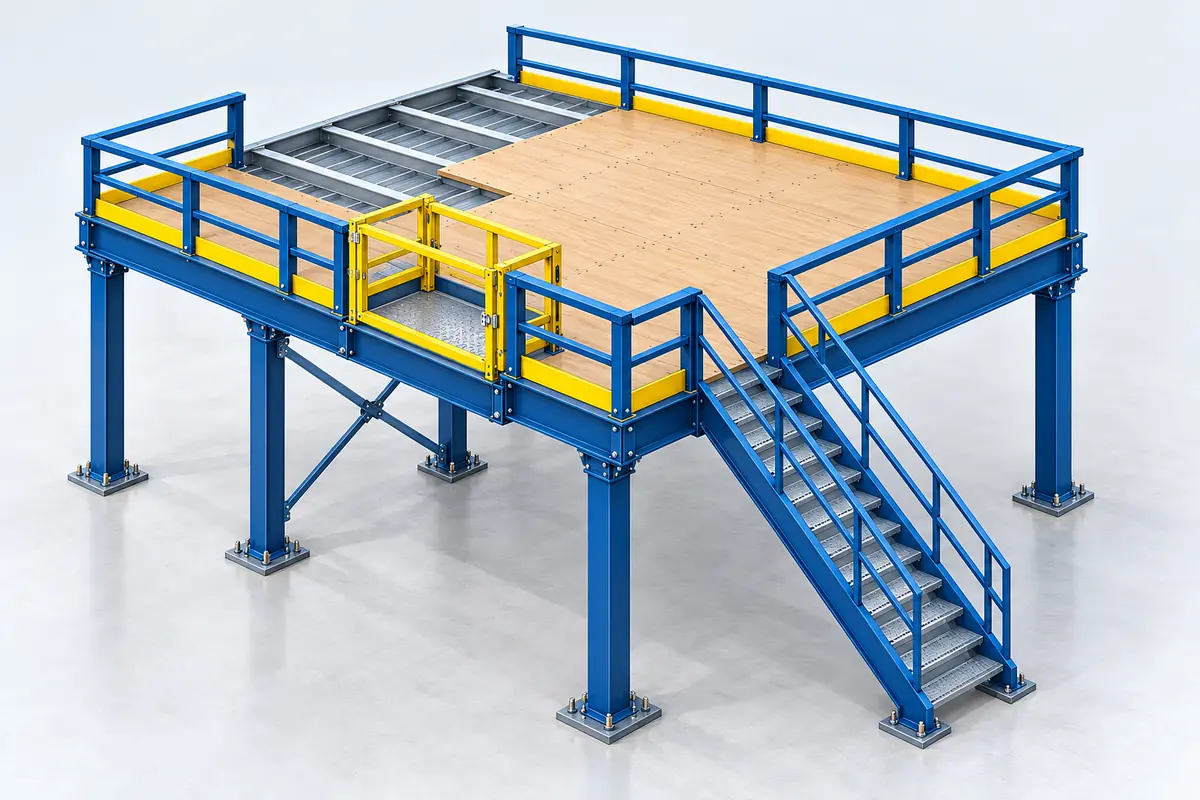

1) Главная балка |
| 2) Ограждения | |
| 3) Межэтажный настил ( противопожарная защита) | |
| 4) Покрытие настила | |
| 5) Второстепенная балка ( поднастилная балка) | |
| 6) Бортик | |
| 7) Шлюзовой затвор | |
| 8) Корпус колонны | |
| 9) Поперечная распорка стойки | |
| 10) Перила лестничные | |
| 11) Колонна | |
| 12) Крестовая связь (раскосная система) | |
| 13) Лестничный марш | |

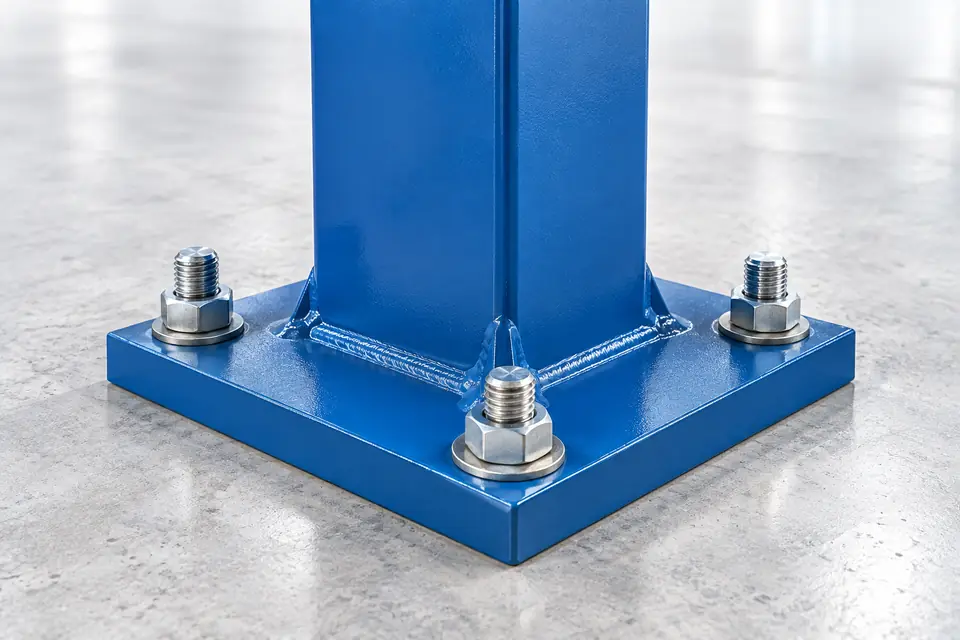

| 14) Подпятник с отверстиями, для крепления к полу |
Виды настилов:

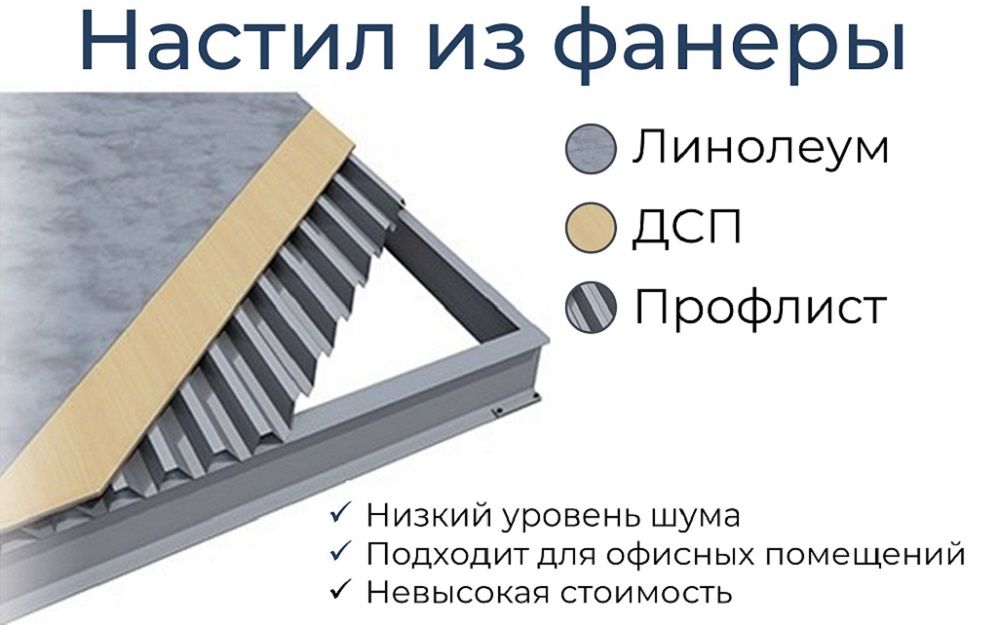

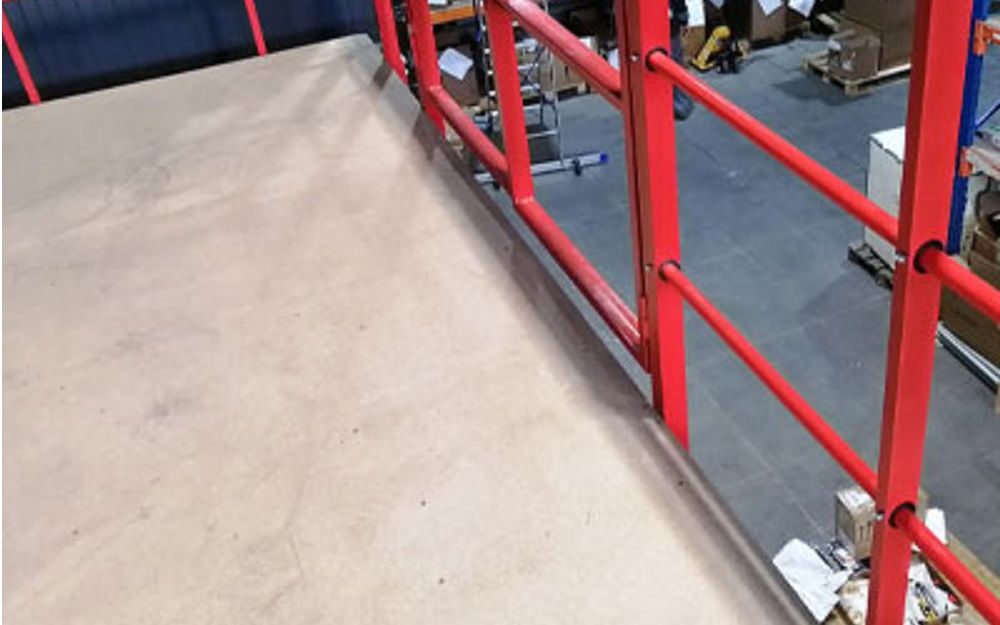

1. Комбинированный настил из фанеры и проф. листа
|
|
|
Для таких настилов на мезонине используется: фанера (класс А или В) толщиной не менее 18 мм, обработанная специальным составом для повышения огнестойкости. Фанера укладывается и крепятся на металлический профлист. Тип профлиста: НС (несуще-стеновой, универсальный ), Н (несущий, промышленный) Высота "волны" от 30 до 160 мм, толщина профлиста и высота "волны" подбирается под конкретные задачи и нагрузки. Покрытие профнастила: цинк или полимер. В некоторых случаях (например: при организации офисных помещений на мезонине), вместо фанеры может использоваться древесно-стружечная плита (ДСП), обработанная специальным составом для повышения огнестойкости. Настил из ДСП позволяет укладывать различные виды напольных покрытий, включая ламинат и ковролин, что особенно удобно для офисных помещений на мезонине. Преимущества: – Низкая стоимость конструкции – Возможность самостоятельного монтажа или замены элементов – Низкий уровень шума в процессе эксплуатации, что делает её идеальной для офисных помещений Недостатки: – Низкая устойчивость к интенсивным нагрузкам – Низкая влагостойкость – Необходимость дополнительных мер по обеспечению пожарной безопасности – Отсутствует проливная способность настила |
|

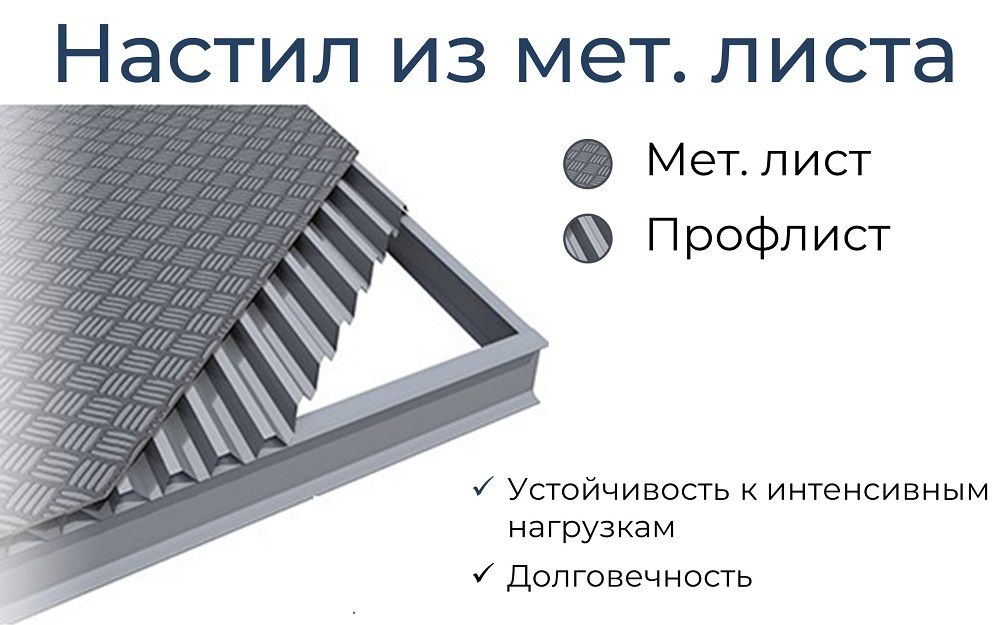

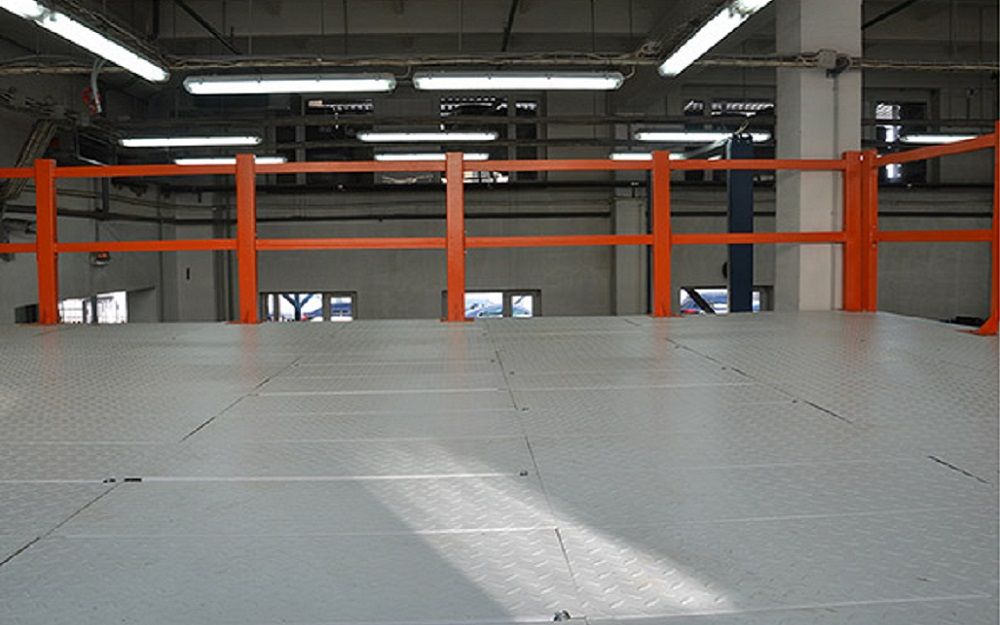

2. Настил из металлического листа
|
|
|

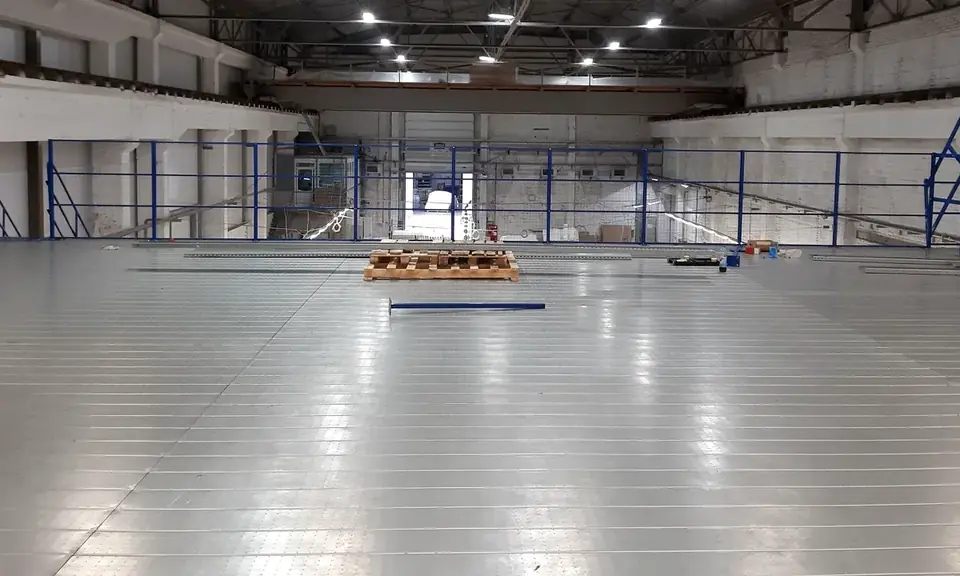

Для таких настилов на мезонине используется: металлический лист, толщина листа подбирается под конкретные задачи и нагрузки. Противоскользящий эффект, а также дополнительное армирование настила мезонина обеспечиваются наличием ромбовидного или чечевицеобразного рифления. Лист может быть оцинкованным или окрашенным как обычной, так и порошковой краской. Такие листы укладываются и крепятся на металлический профлист. Тип профлиста: НС (несуще-стеновой, универсальный ), Н (несущий, промышленный), высота "волны" от 30 до 160 мм, толщина профлиста и высота волны подбирается под конкретные задачи и нагрузки. Покрытие профнастила: цинк или полимер. Преимущества: – Долговечность и способность выдерживать значительные нагрузки – Не горюч – Не требует дополнительного ухода Недостатки: – Высокий уровень шума при эксплуатации конструкции – Отсутствие проливной способности |
|

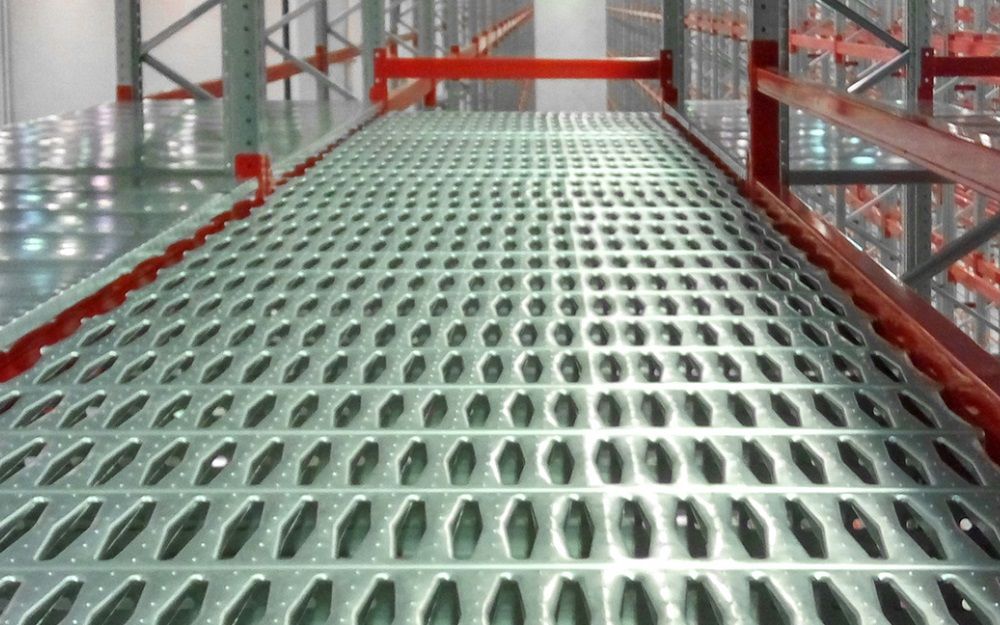

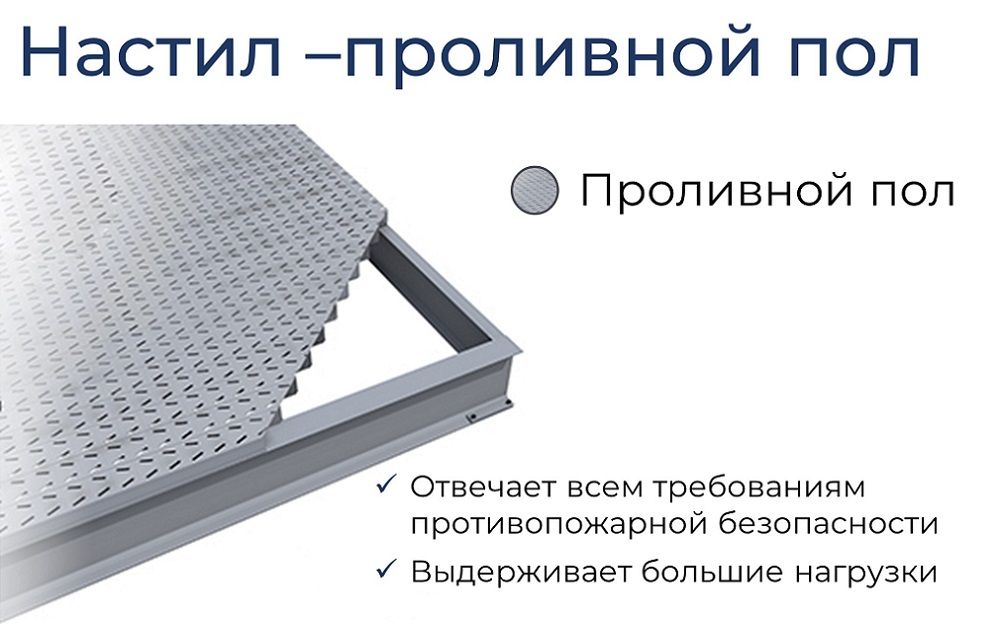

3. Проливной металлический настил с перфорацией |
|
|
|
|
Материал исполнения оцинкованная сталь. Основное отличие такого настила: от двух предыдущих : к нему не требуется "подложка" из профлиста. Может быть нескольких видов: полочный и для проходов и/или проездов. Полочный перфорированный секционный настил применяется на полках стеллажей, его толщина от 0,5 мм до 1,5 мм, зависит от нагрузок на полки. Стандартные размеры секции такого настила по ширине: 100 / 200 / 250 / 300 мм Длина равна ширине полки: 600 / 700 / 800 / 900 / 1000 мм. Преимущества: – Не требуется подложка из профлиста – Долговечность и способность выдерживать значительные нагрузки – Не горюч – Не требует дополнительного ухода – Проливная способность. Недостатки: – Чем выше проливная способность, тем ниже нагрузочные характеристики – Высокий уровень шума при эксплуатации конструкции |
|

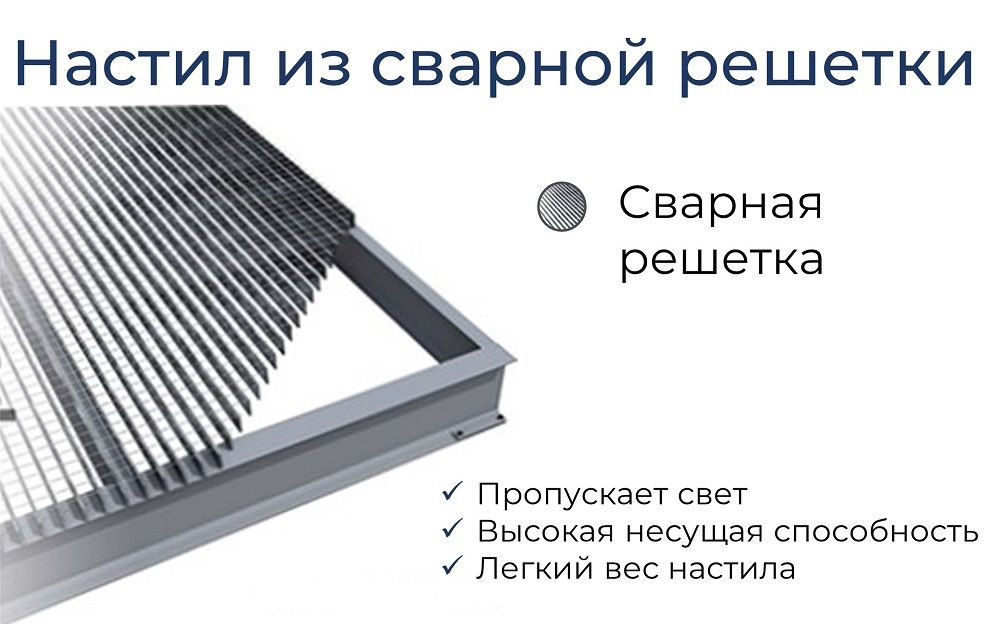

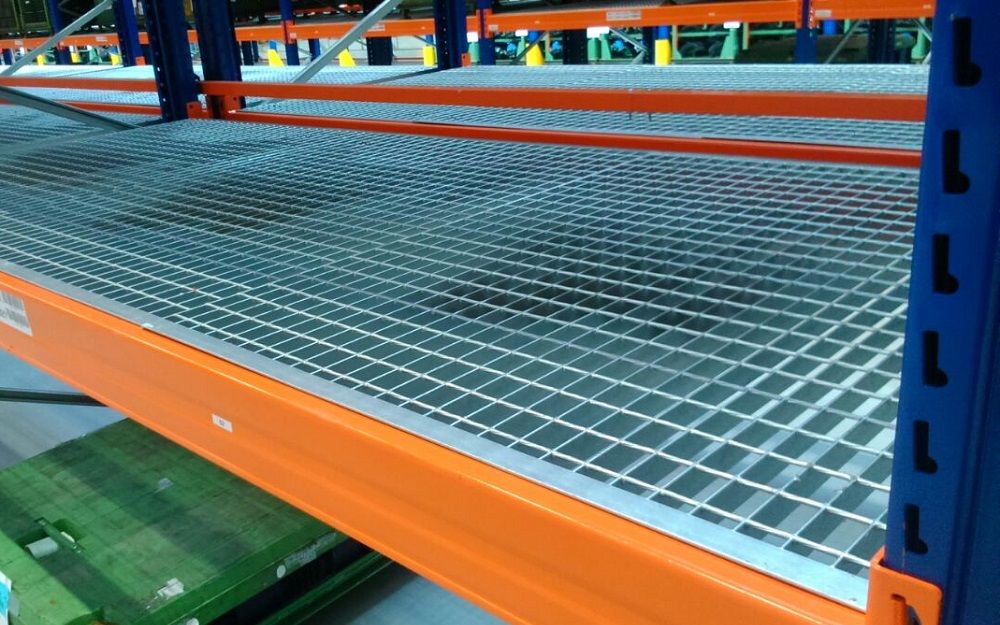

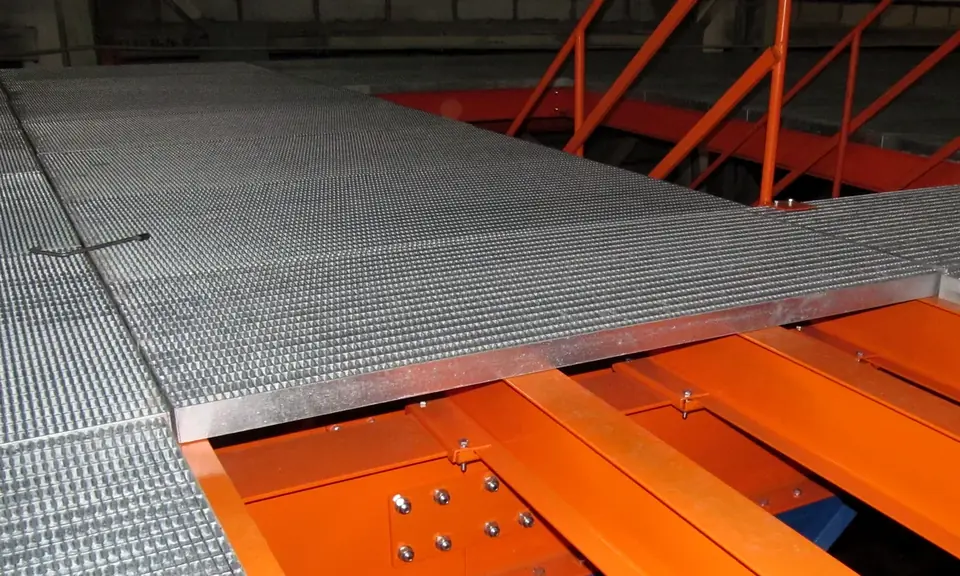

4. Настил из сварной решетки |
|
|
|
|
Прессованная решётка состоит из стальных полос, спрессованных под высоким давлением и расположенных перпендикулярно друг другу. Этот вариант легче по весу. Эффект противоскольжения можно усилить с помощью зубчатых поперечных полос. Преимущества: – Соответствие самым строгим требованиям пожарной безопасности (возможность применения одноуровневой системы пожаротушения) – Долговечность и устойчивость к интенсивным нагрузкам – Дополнительная вентиляция и освещение на уровнях конструкции – Высокая проливная способность Недостаток: – Высокий уровень шума при эксплуатации |
|
Купить мезонинные стеллажи на колонах в Москве, Санкт-Петербурге, Екатеринбурге, Казани, Перми, Челябинске, Тюмени
Вы можете, обратившись в отдел продаж компании Абсолют.
Звоните прямо сейчас
8-800-505-89-61
Вас ждет оперативный расчет и Ваша персональная скидка!
Вы можете, обратившись в отдел продаж компании Абсолют.
Звоните прямо сейчас
8-800-505-89-61
Вас ждет оперативный расчет и Ваша персональная скидка!
Часто задаваемые вопросы
1. Что такое мезонинный стеллаж на колоннах?

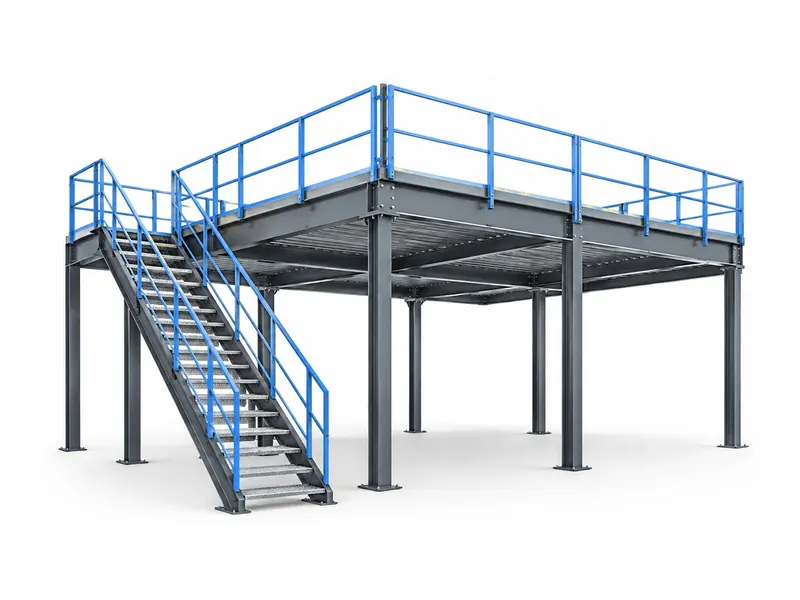

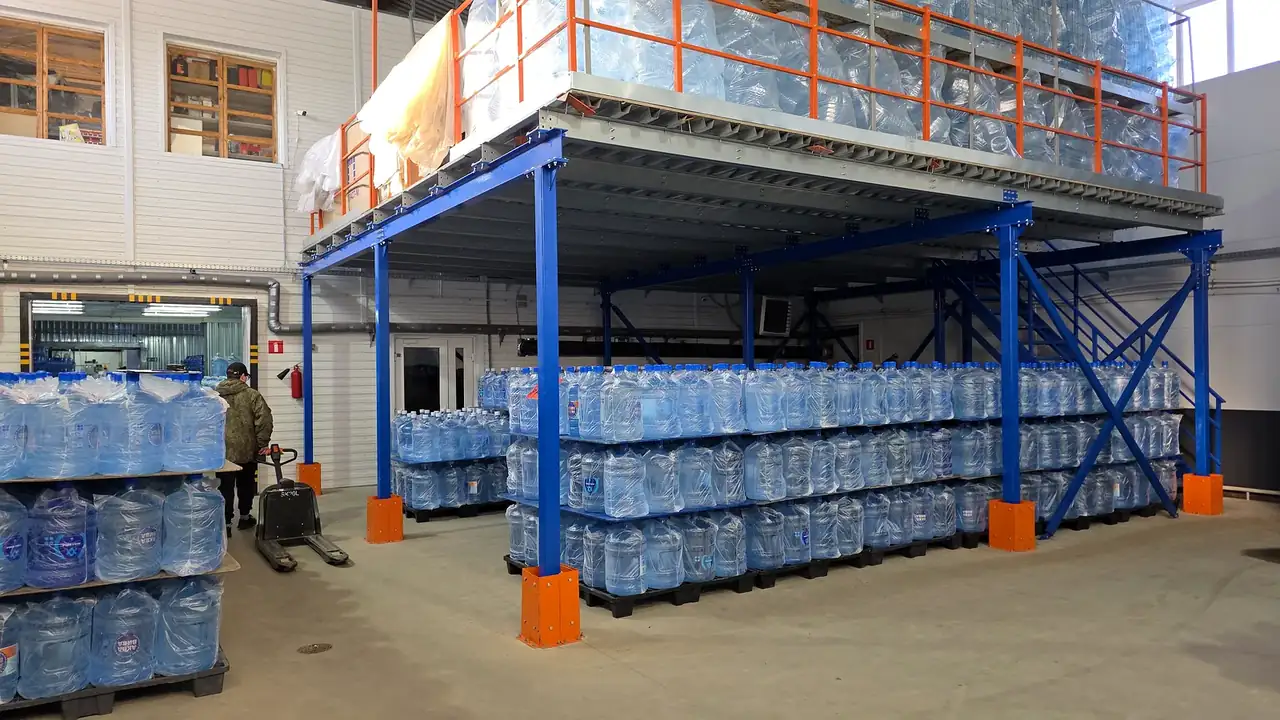

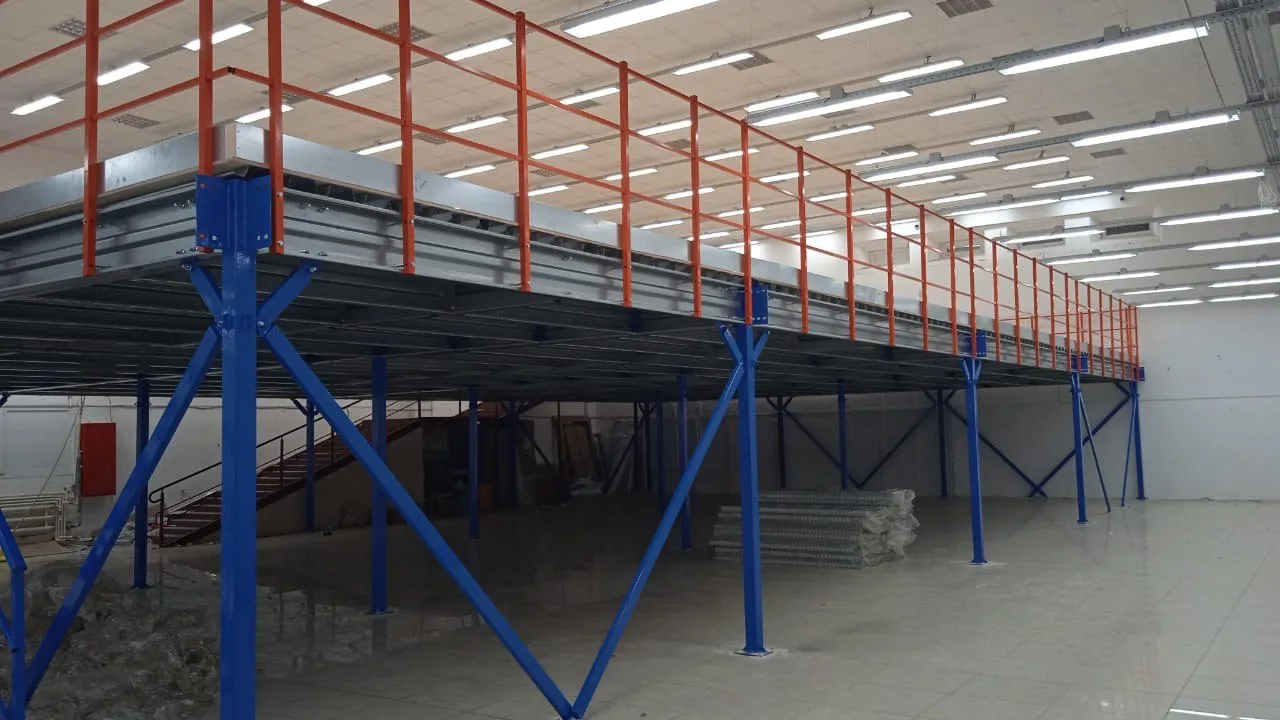

Мезонинный стеллаж на колоннах —многоуровневая металлическая конструкция для увеличения полезной площади склада или производства. Состоит из вертикальных колонн, горизонтальных балок и настила, формирующего этажи. Не требует привязки к стенам или несущим элементам здания — это обеспечивает гибкость планировки пространства.
2. Как выбрать мезонин на колоннах?
Мезонинный стеллаж на колоннах – это всегда индивидуальный проект под размеры конкретного помещения, цели и задачи. Выбор конструктива мезонина – совместная работа Заказчика и Поставщика.
3. Сколько ярусов может быть у мезонина на колоннах?
У мезонинного стеллажа на колоннах в среднем 2 - 5 ярусов. Обычно количество ярусов ограничивается высотой помещения и несущей способностью полов.
4. Какая нагрузка на ярус у мезонина на колоннах?
Нагрузка на ярус мезонина на колоннах зависит от выбора сечения колонн, грузоподъемности балок и типа настила. Грузоподъемность яруса измеряется в нагрузке на 1 м². настила. В среднем это от 500 кг до 1500 на 1 м²..
5. Какая цена у мезонина на колоннах?
Цена мезонинного стеллажа на колоннах зависит от его размеров, конфигурации, и металлоемкости, количества лестниц и ограждений, типа настила и его грузоподъемности.
6. Какой срок производства мезонинного стеллажа на колоннах?
Сроки производства мезонина на колоннах зависят от: его размеров, сложности конфигурации, металлоемкости и текущей загруженности производства.
7. Сколько стоит монтаж мезонина на колоннах?
Цена монтажа мезонинного стеллажа на рамах зависит от его размеров и сложности конфигурации.
8. Предоставляется паспорт на мезонинный стеллаж?
Да. На каждую конструкцию мезонинного стеллажа на колоннах предоставляется паспорт.
9. Основные ошибки при выборе мезонинных стеллажей на колоннах?
1. Покупка б/у стеллажей, на которые нет паспортов и информации об эксплуатационных характеристиках.
2. Выбор стеллажей зарубежных производителей. В результате – долгая и дорогая логистика, различие в системах сертификации.
3. Ориентация только на цену без учёта реальных нагрузок и условий эксплуатации.
4. Попытки собрать стеллажную систему из комплектующих разных производителей.
5. При расчёте конструкций не заложены запасы по нагрузкам — то есть проект не предусматривает дополнительного запаса прочности и несущей способности, который позволил бы безопасно разместить грузы с увеличенными параметрами в будущем.
6. Пренебрежение к соответствию полов требованиям СНиП «Полы. Строительные нормы и правила».
2. Выбор стеллажей зарубежных производителей. В результате – долгая и дорогая логистика, различие в системах сертификации.
3. Ориентация только на цену без учёта реальных нагрузок и условий эксплуатации.
4. Попытки собрать стеллажную систему из комплектующих разных производителей.
5. При расчёте конструкций не заложены запасы по нагрузкам — то есть проект не предусматривает дополнительного запаса прочности и несущей способности, который позволил бы безопасно разместить грузы с увеличенными параметрами в будущем.
6. Пренебрежение к соответствию полов требованиям СНиП «Полы. Строительные нормы и правила».
