Надёжность ряда начинается с основания
Даже правильно подобранный стеллаж может не обеспечить расчётную несущую способность, если бетон недостаточно прочный, анкеровка выполнена неправильно, стойки установлены с перекосом или изменена штатная схема. Ниже — контрольные точки для заказчика и монтажной организации.
Монтаж — часть системы безопасности, а не отдельная услуга после покупки металлоконструкции. Схема стоек, связей, консолей, ограничителей и анкеров должна совпадать с паспортом и проектом.

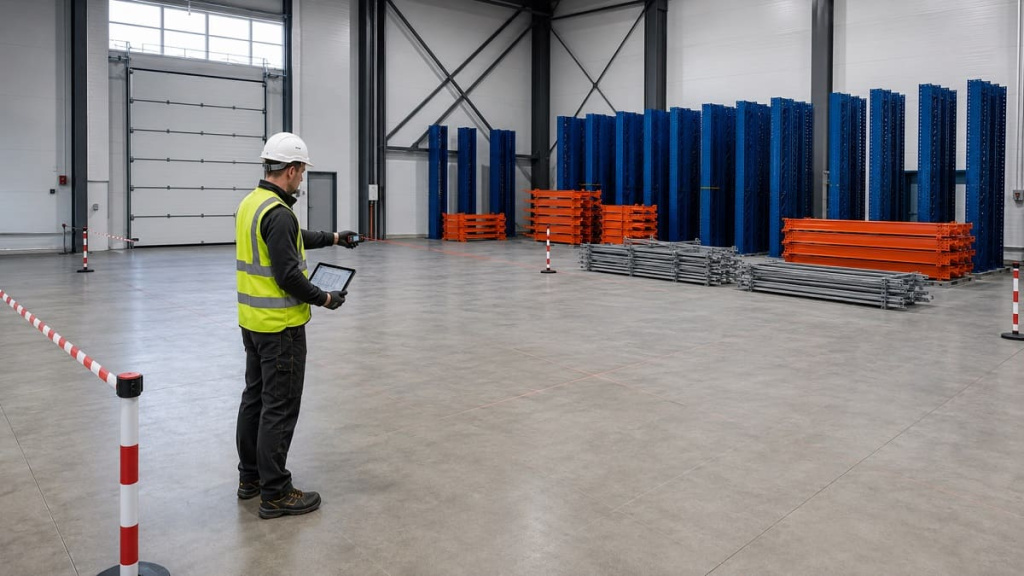

Сначала согласуйте площадку, план и ответственность
До выезда монтажников зафиксируйте окончательный план рядов, направление загрузки, рабочие проходы, зоны ворот и колонн, доступ в технологические и служебные зоны, трубы отопления и другие инженерные сети, вентиляцию, кабельные трассы и освещение.

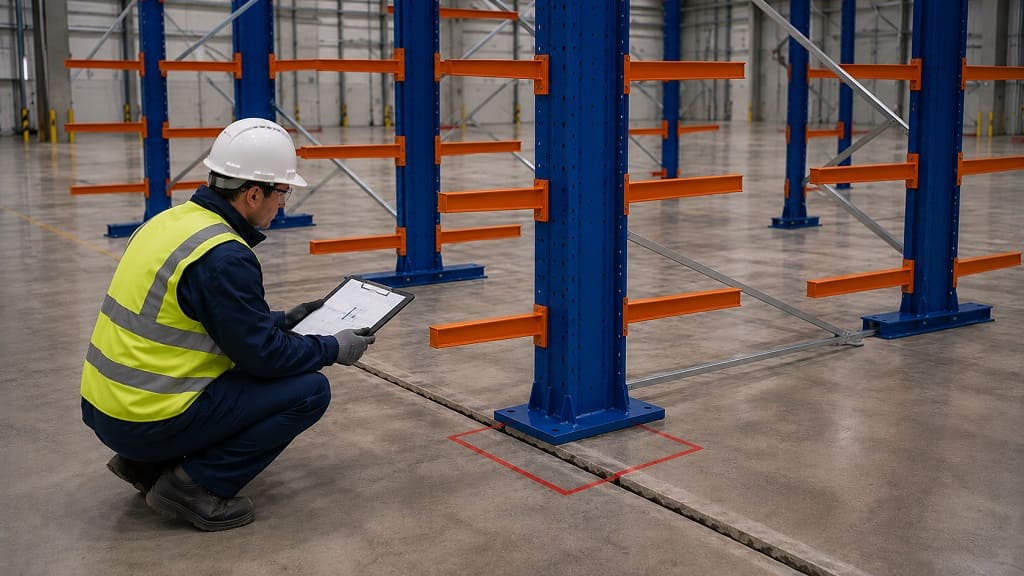

Проверьте, не пересекают ли места сверления деформационные швы, каналы и скрытые коммуникации.
До начала работ монтажная организация должна получить паспорт поставленной комплектации, сборочный чертёж, спецификацию, схему анкеровки и данные о допустимых нагрузках.
Что требуется от заказчика
- освободить площадку;
- предоставить данные о конструкции и состоянии пола;
- согласовать план рядов и проходов;
- указать скрытые коммуникации и зоны без сверления;
- отметить инженерное и пожарное оборудование, к которому нужен доступ;
- обеспечить доступ монтажной техники;
- назначить представителя для приёмки.
Когда монтаж придётся перенести
- бетон свежий или недостаточно прочный;
- расположение коммуникаций неизвестно;
- площадка не освобождена и не ограждена;
- поставка не совпадает с чертежом;
- зону нельзя безопасно отделить от работающего склада;
- на объекте запрещено сверление.
Что важно знать о бетонном полу
Нагрузка передаётся на пол через основания стоек — опорные пластины, на которые установлены стойки, — и анкеры. Поэтому среднего значения «масса ряда на площадь склада» недостаточно. Нужны реакции от стоек, параметры плиты и фактическое расположение каждого основания.
Какие сведения об основании нужны
Передайте имеющиеся документы и сведения. Если части данных нет, это нужно указать до начала работ.
- толщина и класс бетона, схема армирования;
- возраст плиты и проектная документация;
- швы, края, приямки и коммуникации;
- дефекты, трещины, отслоение верхнего слоя;
- допустимость сверления и зоны с тёплым полом.
Информация от поставщика
- максимальные реакции на основания;
- размеры оснований стоек и расположение отверстий;
- тип, количество и параметры анкеров;
- минимальные расстояния до краёв и швов;
- допуски по ровности и вертикальности.

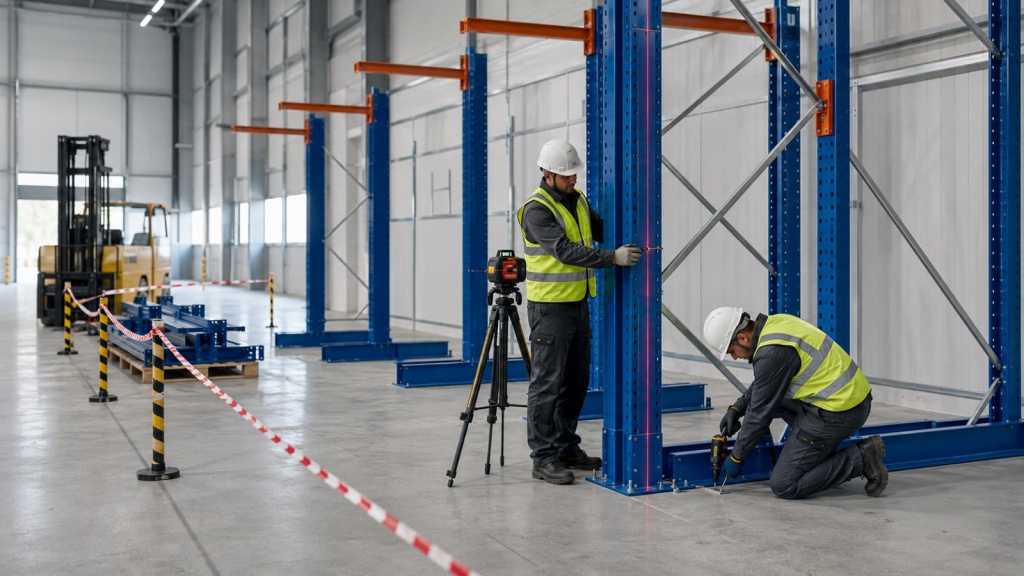

Как собирают и выверяют ряд
- Входной контроль. Сверяют маркировку и количество деталей, проверяют геометрию, покрытие, сварные соединения и комплектность крепежа.
- Разметка. Переносят оси ряда на пол, проверяют габариты проходов, расстояния до конструкций здания и траекторию техники.
- Предварительная сборка. Соединяют стойки, основания, связи и консоли согласно чертежу, не заменяя штатные метизы случайным крепежом.
- Выверка. Проверяют положение ряда, вертикальность стоек, отметки консолей и отсутствие скручивания рам.

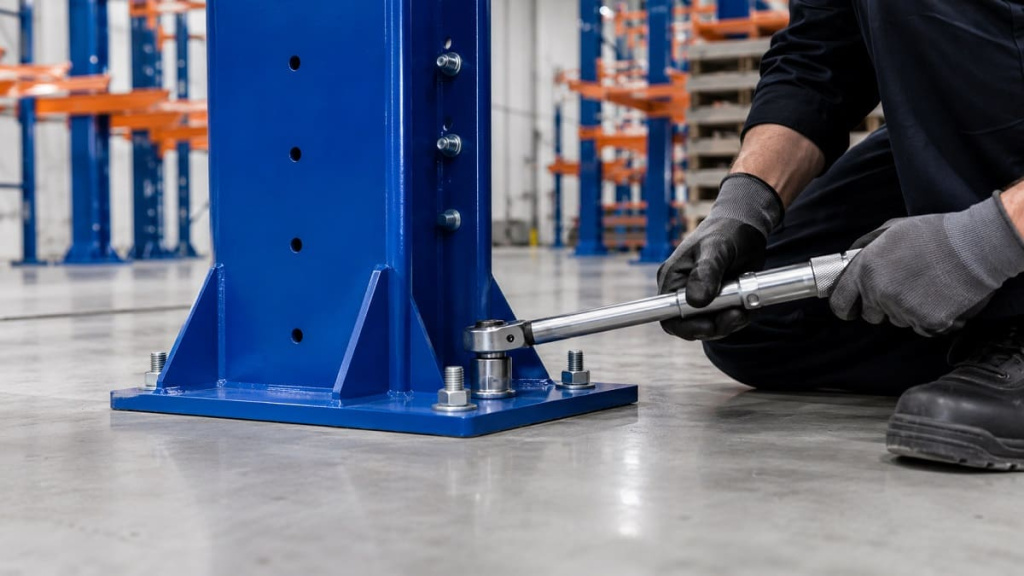

- Анкеровка и затяжка. Сверлят и очищают отверстия, устанавливают крепёж по инструкции изготовителя и контролируют предусмотренные параметры установки, включая момент затяжки, если он нормируется.
- Комплектация безопасности. Устанавливают предусмотренные проектом ограничители и защиту стоек. На смонтированном ряду размещают таблички допустимых нагрузок.
Почему универсальной схемы анкеровки не существует
На выбор крепежа одновременно влияют растягивающие и срезающие усилия, геометрия основания стойки, класс и состояние бетона, расстояния до края, глубина заделки и технология установки. Поэтому формулировка «поставить по два анкера на стойку» без проекта не подтверждает безопасность.
Для серии СК паспорт, монтажный чертёж и схема анкеровки должны относиться именно к поставленной комплектации. Самовольно менять основания, связи, число или положение креплений нельзя. Открыть паспорт СК.
В паспорте СТ-062 указаны обязательное крепление к бетонному полу и анкеры М12×100 для этой системы. Эти параметры нельзя автоматически переносить на серию СК или на другой объект: используют паспорт конкретной модели и согласованную схему. Открыть паспорт СТ-062.

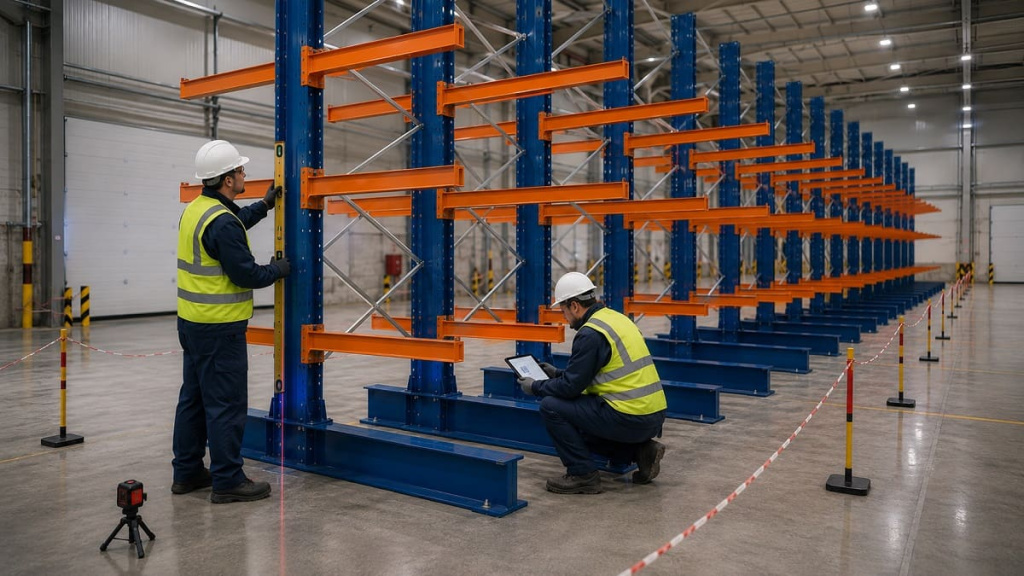

Чек-лист приёмки смонтированного ряда
До устранения замечаний ряд не загружают. После перестановки уровней, удара техникой или ремонта критические узлы проверяют повторно.
Частые вопросы
Можно ли поставить консольный стеллаж без крепления к полу?
Если паспорт конкретной модели требует анкеровку, эксплуатировать ряд без неё нельзя. Для СТ-062 обязательное крепление к бетонному полу указано в паспорте. Для другой серии применяют её собственную документацию и проект.
Подойдут ли любые анкеры того же диаметра?
Нет. Несущая способность зависит не только от диаметра, но и от типа анкера, бетона, глубины заделки, расстояний до шва и края, состояния основания и качества монтажа. Замена должна быть согласована с поставщиком или проектировщиком.
Можно ли выровнять стойки случайными металлическими обрезками?
Нельзя. Используют предусмотренные изготовителем подкладки и сохраняют полное опирание основания стойки. Самодельные пакеты подкладок меняют расчётную работу узла.
Кто должен подписывать акт приёмки?
Состав подписантов определяется договором и принятой документацией. Обычно акт подписывают представитель монтажной организации и ответственный со стороны заказчика. Если предусмотрен авторский или технический надзор, его представитель также участвует в приёмке.
Закажите монтаж и передайте исходные данные
По плану помещения и документам на стеллажи специалисты оценят готовность площадки, состав работ и данные, которых не хватает до начала монтажа.
- сопоставим план рядов с помещением;
- проверим сведения о состоянии пола и зонах сверления;
- уточним доступ техники, ограждение и порядок приёмки.
Что указать для оценки монтажа
- город, адрес, тип и количество стеллажей;
- оборудование уже куплено или только планируется;
- план помещения, сведения и фотографии пола;
- желаемые сроки, работа склада, разгрузка и демонтаж.
После отправки специалист свяжется с вами, чтобы уточнить площадку и состав работ.
Документы и источники
- ГОСТ Р 55525-2017: монтаж, контроль и эксплуатация стеллажей
- Паспорт консольного стеллажа серии СК
- Паспорт консольного стеллажа СТ-062
- Услуга монтажа и демонтажа стеллажей
- Правила противопожарного режима в Российской Федерации — сводная редакция с учётом действующих изменений
Перед началом монтажа сверяйте фактическую комплектацию, сборочный чертёж и схему анкеровки с паспортом конкретной модели. Требования одной серии нельзя автоматически переносить на другую. Требования пожарной безопасности и статус нормативных актов проверяйте в редакции, действующей на дату проектирования и монтажа.
