Подбор начинается с груза, а не с цифры в каталоге
Трубы, металлопрокат, брус и профили отличаются длиной, жёсткостью и способом захвата. Разбираем, как сопоставить эти данные с конструкцией стеллажа и получить безопасную, удобную для склада конфигурацию.
Какой вариант нужен вам
Таблица помогает определить отправную точку. Окончательную конфигурацию всё равно проверяют по размерам и массе груза, числу опор, помещению и складской технике.

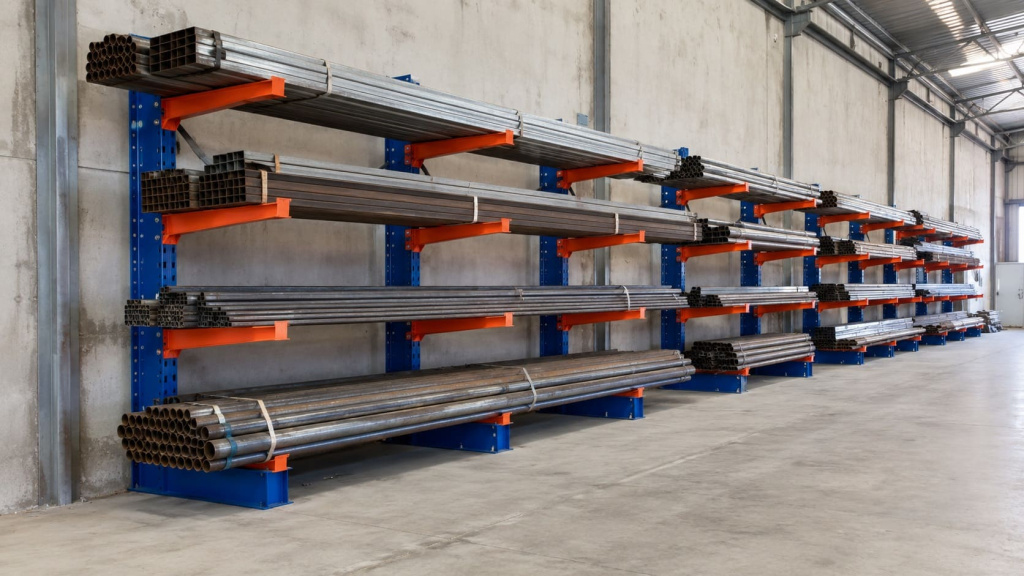

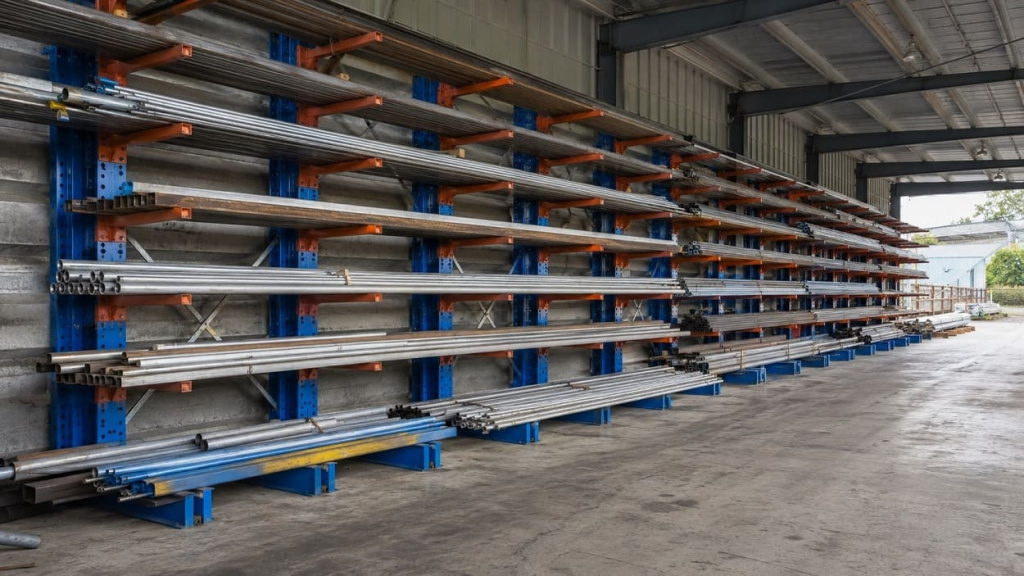

Шестиметровая труба вдоль стены
Обычно рассматривают односторонний ряд с ограничителями. До выбора проверяют число опор под трубой и реальный проход для техники с длинным грузом.

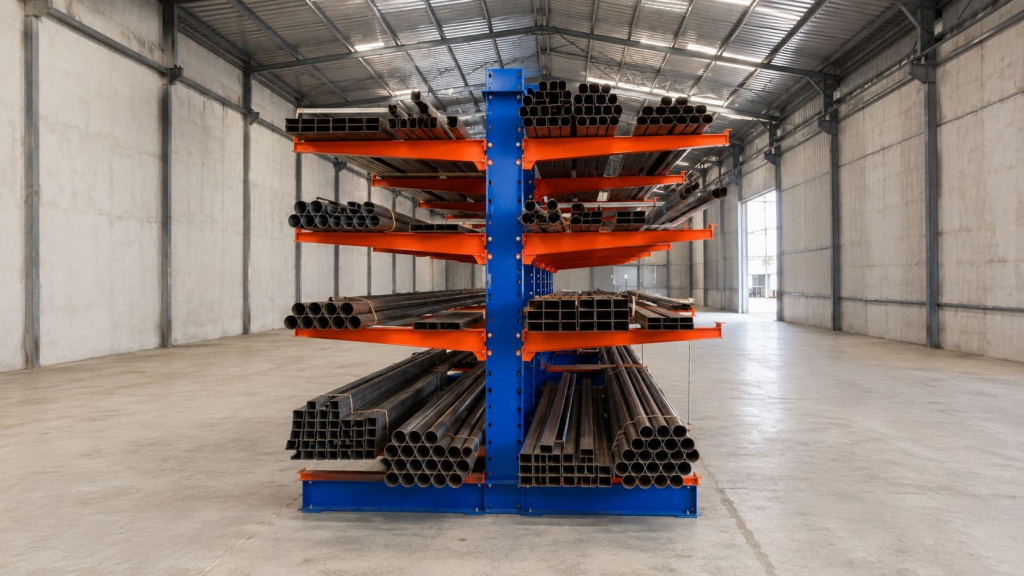

Пиломатериал в центре склада
Двухсторонний островной ряд даёт два фронта загрузки. Нужны проходы с обеих сторон и допустимая схема одновременной загрузки.
Короткие пачки профиля
Для устойчивого опирания рассматривают закреплённый настил или специальные опоры. Их собственную массу учитывают вместе с грузом.
Для каких грузов нужен консольный стеллаж
Консольный стеллаж — сборно-разборная система с открытым фронтом: груз лежит на горизонтальных консолях, закреплённых на вертикальных стойках. Передних рам и балок нет, поэтому длинное изделие можно укладывать сразу на несколько опор и забирать с нужного уровня.
Трубы и прокат
Круглые и профильные трубы, арматура, швеллер, уголок, балки.
Пиломатериалы
Доска, брус, погонаж, мебельные щиты и длинные заготовки.
Профили и панели
Направляющие, кабель-каналы, фасадные и строительные элементы.
Нестандартные грузы
Листы, коробки, катушки и короткие детали — со специальной оснасткой.
Как нагрузка проходит от груза до пола
Работает не отдельная металлическая балка, а вся цепочка: груз передаёт усилие на консоли, консоли — на стойку, стойка и основание — на анкеры и бетон. Связи удерживают шаг стоек и продольную устойчивость ряда. Ограничители и настил решают локальные задачи, но не увеличивают автоматически паспортную грузоподъёмность.

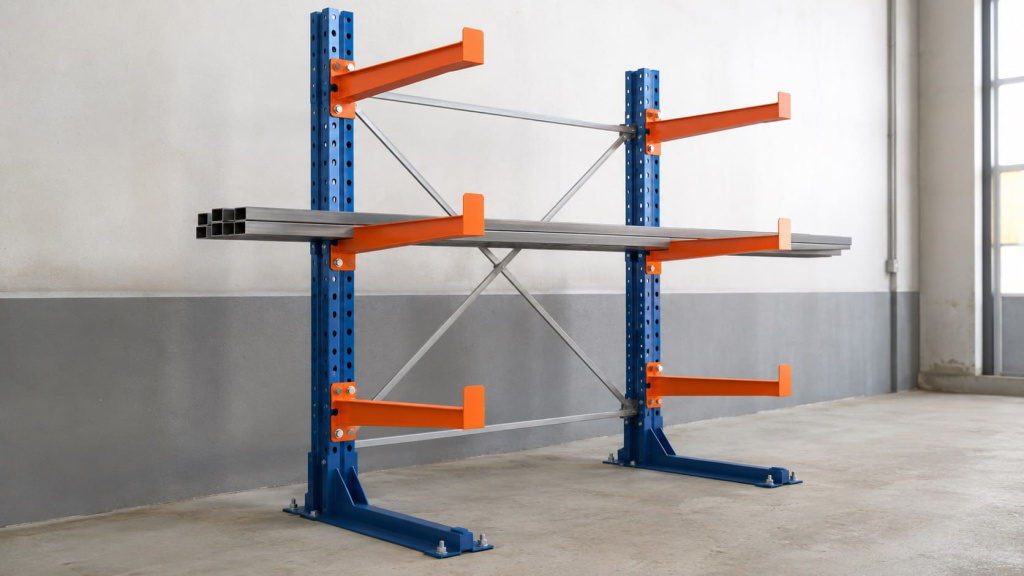

На одном реальном стеллаже должны быть видны стойка, консоль, связи, основание и анкеровка. Позже можно добавить аккуратные подписи поверх фотографии.
Собирает реакции от всех уровней и передаёт их на основание.
Поддерживает груз; критичны рабочая длина и положение центра тяжести.
Стабилизирует стойку и распределяет усилия в опорной зоне.
Объединяют стойки в устойчивый ряд. Удалять их нельзя.
Фиксируют систему к основанию по паспорту и проектной схеме.
Ограничители, настилы, разделители и ложементы адаптируют уровень к грузу.

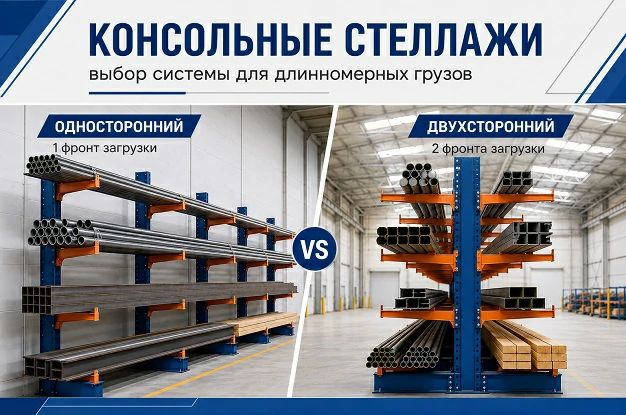

Односторонний или двухсторонний ряд
Односторонний стеллаж обычно ставят вдоль стены или границы зоны хранения. Он требует одного рабочего фронта и экономит глубину. Двухсторонний ряд размещают островом: он обслуживается с двух сторон и позволяет плотнее использовать центральную часть склада, но требует двух безопасных проходов.
Односторонняя система
- один фронт загрузки;
- меньше общая глубина;
- удобна для периметрального хранения;
- нужно оставить доступ к анкерам и связям.
Двухсторонняя система
- два независимых фронта загрузки;
- выше вместимость на одну линию стоек;
- проходы нужны с обеих сторон;
- проверяется допустимая несимметрия загрузки.
Что проверить до выбора модели
Название груза само по себе почти ничего не говорит о требуемой конструкции. Для подбора нужна самая тяжёлая и самая неудобная грузовая единица, а не средняя партия.
-
Описать груз
Длина, глубина, высота, максимальная масса пачки, материал, обвязка, прокладки, возможное смещение центра тяжести.
-
Определить опирание
Сколько консолей реально поддерживает пачку, допустим ли свес, где находятся прокладки и насколько груз прогибается.
-
Задать уровни хранения
Количество одновременно заполненных ярусов, высота пачек, рабочий зазор для вил и максимальная отметка подъёма.
-
Проверить помещение
План, высота, колонны, коммуникации, пожарные зоны, тип и состояние бетонной плиты, возможность анкеровки.
-
Согласовать технику
Модель погрузчика, остаточная грузоподъёмность, длина вил, способ захвата, поворот с грузом и эксплуатационные зазоры.
СК и СТ-062: с какой серии начинать подбор
Для большинства задач с разными длинами, массой и условиями размещения подбор логично начинать с проектной серии СК. Она позволяет собрать конфигурацию под фактический груз и помещение. СТ-062 остаётся полноценным типовым решением, когда его фиксированные размеры и нагрузки соответствуют задаче.
Серия СК
Паспорт СК описывает сборно-разборную систему из одно- или двухсторонних стоек, болтовых консолей, горизонтальных и диагональных связей. Консоли подбираются из прямоугольной трубы либо двутаврового профиля в зависимости от уровня нагрузки.
- подбор конструкции под длину, массу и способ опирания груза;
- односторонняя или двухсторонняя загрузка;
- изменяемая высота уровней и проектная длина ряда;
- лёгкие, средние или тяжёлые консоли в одной системе.
Допустимые нагрузки задаются для конкретного исполнения в спецификации и Приложении 3. Паспорт допускает только равномерно распределённую статическую нагрузку; удары по стойкам и консолям запрещены. Паспорт СК.
Смотреть серию СК в каталоге →СТ-062
СТ-062 — готовая система с фиксированной геометрией: высота стойки 2450 мм, рабочая глубина консоли 630 мм, шаг регулировки 100 мм и установка консоли горизонтально или под углом 7°.
- подходят паспортные высота и глубина;
- нужен компактный типовой ряд на несколько ярусов;
- нагрузки укладываются в паспортную конфигурацию;
- важна готовая система с заранее определённой геометрией.
Нагрузки относятся к равномерно распределённой статической нагрузке и не переносятся на другую геометрию или комплектацию.
Открыть паспорт СТ-062 →Что предусмотреть для разных типов груза
Круглые трубы
- Основной риск
- Скатывание и распускание пачки
- Что предусмотреть
- Штатные ограничители, допустимый наклон консолей, надёжная обвязка.
Профиль и металлопрокат
- Основной риск
- Большая масса и точечное опирание через прокладки
- Что предусмотреть
- Совмещение прокладок с опорами, проверка центра тяжести и массы пачки.
Пиломатериалы
- Основной риск
- Изменение массы при увлажнении и прогиб
- Что предусмотреть
- Расчёт по максимальной влажности, достаточное число опор, вентиляция.
Пластиковые трубы
- Основной риск
- Длительный прогиб и локальное продавливание
- Что предусмотреть
- Уменьшенный шаг опор и гладкие широкие поверхности.
Листы и короткие детали
- Основной риск
- Провисание или падение между консолями
- Что предусмотреть
- Рассчитанный настил, поперечины либо специализированная кассета.
Катушки и рулоны
- Основной риск
- Вращение и смещение центра тяжести
- Что предусмотреть
- Проектные ложементы, оси или ванны; стандартных ограничителей недостаточно.
Семь ошибок, которые делают выбор небезопасным
Берут максимальную цифру из чужой карточки
Нагрузка относится к конкретной модели, длине консоли и схеме.
Делят массу строго поровну
Груз, пол и опоры имеют допуски; фактические реакции могут отличаться.
Забывают про суммарную нагрузку на стойку
Каждый уровень может проходить отдельно, а их сумма — уже нет.
Ставят груз на край консоли
Смещение центра тяжести увеличивает изгибающий момент.
Добавляют самодельный настил
Лист без расчёта и фиксации может прогнуться или подняться вместе с вилами.
Удаляют связи или сверлят отверстия
Изменяется расчётная схема и подтверждённая несущая способность.
Проектируют проход без груза
Длинномерное изделие требует большего пространства для поворота, чем пустая техника.
Частые вопросы
Можно ли выбрать стеллаж только по нагрузке на консоль?
Нет. Одновременно проверяют максимальную массу одной грузовой единицы, число фактических опор, нагрузку на стойку, длину и глубину консолей, высоту уровней, пол, анкеровку и работу складской техники.
Чем односторонний стеллаж отличается от двухстороннего?
Односторонний ряд обслуживается с одного фронта и обычно располагается вдоль стены. Двухсторонний ставят островом и загружают с обеих сторон. Выбор зависит от планировки, проходов и требуемой вместимости.
Подходит ли консольный стеллаж для коротких коробок?
Да, если уровень оснащён рассчитанным и закреплённым настилом. Короткая грузовая единица не должна проваливаться между соседними консолями.
Нужны ли ограничители для труб?
Для круглых и склонных к скатыванию грузов обычно предусматривают штатные ограничители. Их высоту и совместимость с консолью подбирают вместе со схемой хранения.
Можно ли установить стеллаж без анкеров?
Решение принимают только по паспорту конкретной системы и проекту. Для СТ-062 крепление опор к полу анкерными болтами указано как обязательное.
Что отправить специалисту для расчёта?
Нужны размеры и максимальная масса каждой грузовой единицы, количество уровней, план и высота помещения, сведения о полу, модель техники, рабочие проходы и желаемая схема размещения.
Отправьте параметры груза на подбор
Чем точнее исходные данные, тем быстрее можно сравнить подходящие серии, определить число опор и подготовить схему ряда.
- проверим, какие модели подходят по габаритам;
- уточним нагрузку и число уровней;
- учтём проходы, технику, пол и монтаж.
Расскажите, что и в каком объёме нужно хранить
Форма откроется поверх страницы. Можно приложить план склада, фотографии груза и другие исходные данные.
После отправки специалист свяжется с вами для уточнения параметров.
Документы и источники
- Каталог консольных стеллажей «Абсолют»
- Паспорт консольного стеллажа СТ-062
- ГОСТ Р 55525-2017: сборно-разборные стеллажи
- Карточка стандарта на портале Росстандарта
Перед заказом сверяйте характеристики с паспортом и карточкой конкретной комплектации: серия может включать модели с разными размерами и допустимыми нагрузками.
