Как выполнить предварительную проверку груза, консолей, стоек и основания до инженерного расчёта
Разбираем, как проверить нагрузку на консоли, уровни, стойки и основание, какие данные можно оценить самостоятельно и что должен подтвердить поставщик. Это предварительная проверка для покупателя, а не замена инженерного расчёта.
Четыре группы ограничений, которые действуют одновременно
Одна консоль
Проверяется, какая часть веса фактически приходится на конкретную консоль, — в расчёте это называют реакцией опоры. Также учитывается, где по длине консоли приложена общая нагрузка — результирующая сила.
Один уровень
Проверяется масса грузов на одинаковой отметке и фактическое число работающих опор.
Одна стойка
Складывается нагрузка всех одновременно заполненных уровней с одной или двух сторон стойки. Учитывают только схему, которую допускает паспорт, — предусмотренную комбинацию загрузки.
Ряд и основание
Проверяются связи, основание и анкеры, а также нагрузка в отдельных точках опирания на бетон — локальные реакции на пол. Ряд при этом рассматривают как единую систему.
Например, у СТ-062 паспорт отдельно указывает допустимую нагрузку на консоль и суммарную нагрузку на консоли одной стойки. Это два разных ограничения: наличие нескольких консолей не разрешает нагружать каждую до максимума одновременно. Для линейки СК значения зависят от выбранной модели и должны браться из её карточки и паспорта.

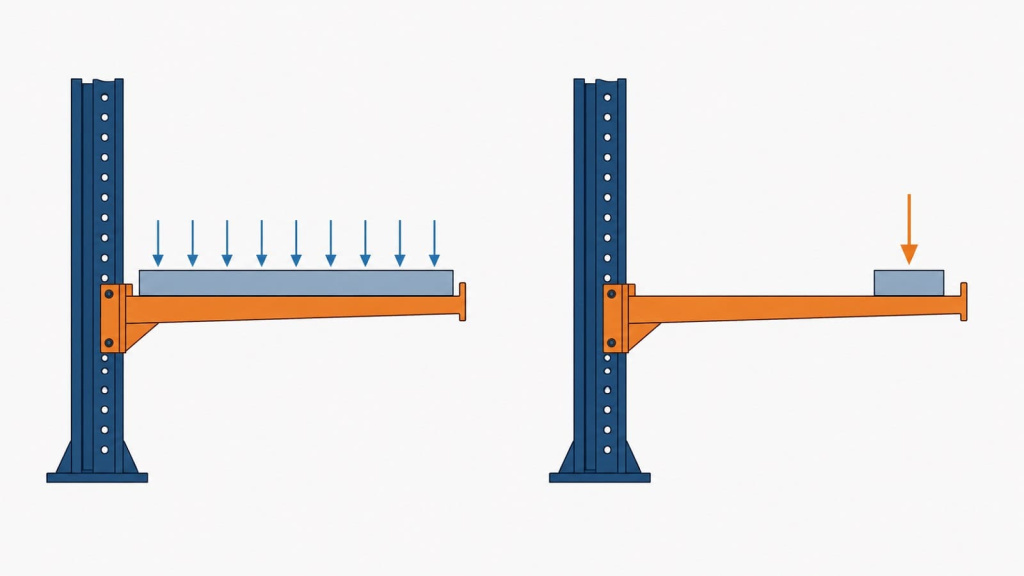

Почему одинаковая масса нагружает консоль по-разному
На изгиб влияет не только вес, но и расстояние от стойки до центра тяжести. Равномерно распределённый груз и узкая опора у свободного края создают разные усилия. Поэтому паспортная характеристика, указанная для равномерной статической нагрузки, не переносится на точечную нагрузку.
Можно проверить самостоятельно
- максимальную массу одной пачки;
- фактическое число опор;
- длину груза и предполагаемый свес;
- суммарную нагрузку от одновременно заполненных уровней.
Должен подтвердить поставщик или расчётчик
- точечную и неравномерную нагрузку;
- допустимую нагрузку конкретных консолей и стоек;
- реакции на пол и требования к анкеровке;
- итоговую схему и допустимые комбинации загрузки.
Предварительная проверка за семь шагов
-
Зафиксируйте максимальную массу одной пачки.
Не используйте среднюю массу партии или номинальный вес погонного метра без фактической упаковки.
-

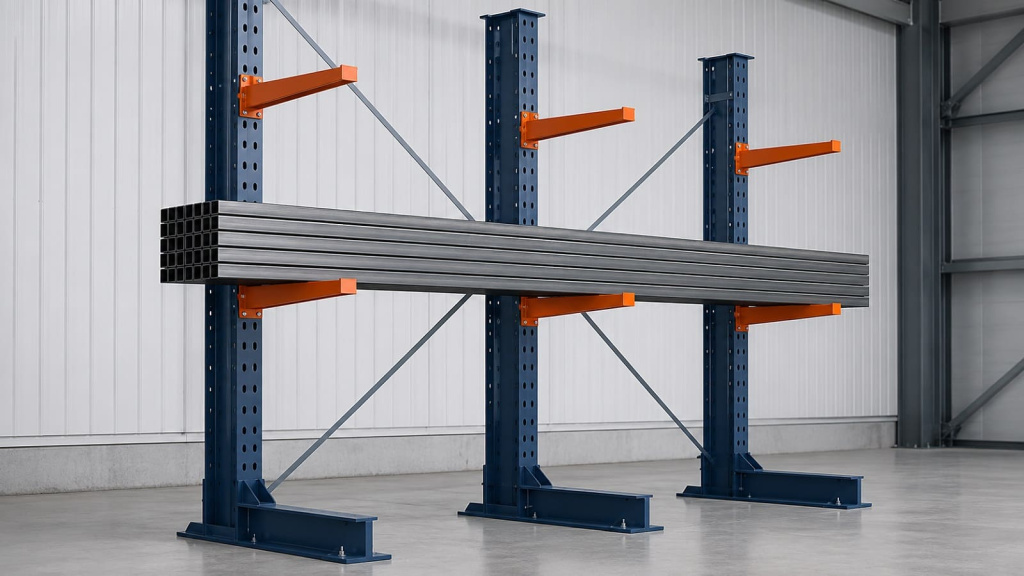

Определите фактическое число опор.
Пачка должна перекрывать консоли с учётом допустимого свеса и мест прокладок.
-
Рассчитайте среднюю реакцию только для отсева.
Если уже среднее значение выше паспортного предела, конфигурация точно не подходит.
-
Опишите отклонения от равномерной схемы.
Точечные опоры, смещённый центр тяжести, короткий груз и возможная неполная опора передаются изготовителю.
-
Сложите нагрузки всех уровней стойки.
Проверьте наиболее тяжёлую комбинацию одновременно заполненных ярусов.
-
Проверьте вспомогательные элементы.
Настил, ложементы, ограничители и крепления могут иметь собственные пределы.
-
Запросите реакции на пол и требования к анкеровке.
Поставщик должен определить локальные реакции и передать их вместе со схемой основания для проверки бетонной плиты и анкеровки.

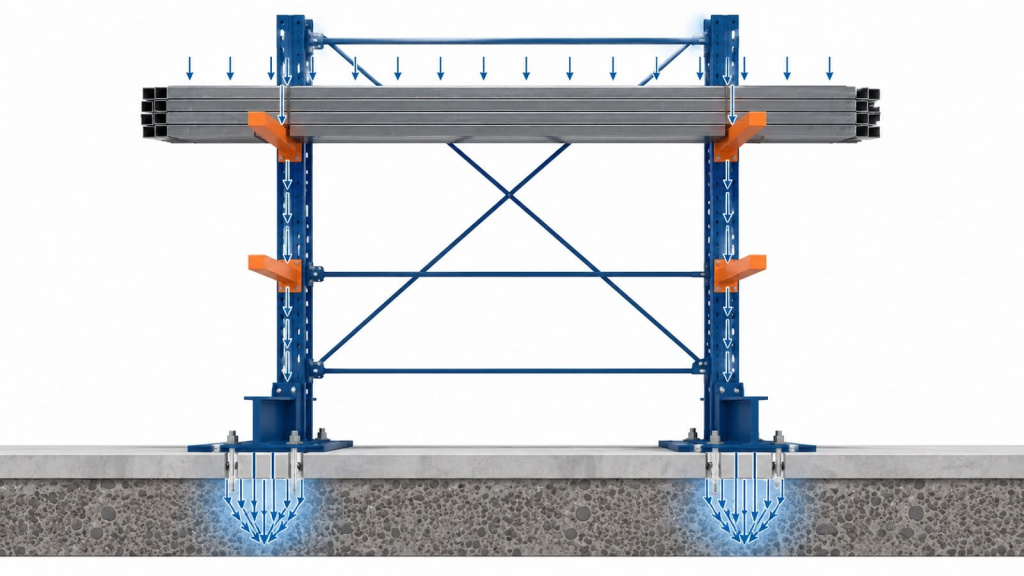

Почему нагрузка на пол не равна массе ряда на его площадь
Усилие передаётся в бетон через сравнительно небольшие опорные зоны и анкеры. Поэтому важны толщина и армирование плиты, марка бетона, трещины, швы, расстояние до края, скрытые коммуникации и воздействие погрузчика рядом с основанием.
Что поставщик должен передать специалисту по полу
- план и длину рядов;
- максимальные реакции от стоек;
- размеры опорных пластин;
- схему и тип анкеров;
- расположение швов и краёв плиты.
Что проверить на объекте
- ровность и уклон;
- толщину и конструкцию бетона;
- возможность сверления;
- просадки и локальные дефекты;
- траектории техники около стоек.
Что должно быть в ответе на расчёт
Частые вопросы
Можно ли делить массу пачки на число консолей?
Так можно получить только среднее значение для первичного отсева вариантов. Оно не подтверждает безопасность: нужно учесть жёсткость груза, прокладки, свес, центр тяжести, допуски и паспортную схему.
Что важнее: нагрузка на консоль или на стойку?
Проверяются оба ограничения. Даже если каждый уровень проходит по консоли, сумма всех уровней может превысить допустимую нагрузку на стойку.
Почему точечная нагрузка опаснее распределённой?
Сосредоточение веса, особенно ближе к свободному краю, увеличивает изгибающий момент. ГОСТ требует отдельного статического расчёта точечной нагрузки изготовителем.
Можно ли пользоваться примером из статьи как проектным расчётом?
Нет. Пример показывает последовательность проверки исходных данных. Окончательную конфигурацию подтверждают паспорт, монтажная схема и расчёт поставщика или изготовителя.
Передайте данные для проверки нагрузки
Мы сопоставим исходные данные с паспортом конкретной модели, определим предварительную конфигурацию и уточним, какие её параметры требуют отдельного расчётного подтверждения.
- проверим массу, число опор и комбинацию уровней;
- сопоставим параметры с ограничениями выбранной модели;
- уточним требования к полу, анкеровке и итоговой схеме.
Укажите груз, уровни хранения и условия установки
Форма откроется поверх страницы. Можно приложить план склада, фотографии груза и другие исходные данные.
После отправки специалист свяжется с вами для уточнения параметров.
Документы и источники
- ГОСТ Р 55525-2017, раздел 6.3 «Консольные стеллажи»
- Паспорт консольных стеллажей серии СК
- Паспорт консольного стеллажа СТ-062
- Карточки актуальных моделей СК и СТ-062
Перед заказом сверяйте характеристики с паспортом и карточкой конкретной комплектации: серия может включать модели с разными размерами и допустимыми нагрузками.
