Монтаж паллетных стеллажей включает подготовку основания и разметки, сборку рам, установку ригелей, выверку конструкции, анкеровку и приёмку до первой загрузки.
Нормативные требования к монтажу
Для фронтальных паллетных стеллажей в закрытых помещениях применяется ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия». Стандарт распространяется на стальные сборно-разборные стеллажи высотой до 16 м, обслуживаемые напольной штабелирующей техникой.
Что прямо устанавливает ГОСТ Р 55525-2017
| Требование | Что проверяют на объекте |
|---|---|
| Сборка и монтаж | Сборку и монтаж выполняют в соответствии с инструкцией изготовителя. Изменение предусмотренной конфигурации выполняют только в порядке, установленном документацией и требованиями ГОСТ. |
| Анкеровка | Необходимость крепления к полу, тип анкерования, количество анкеров и других фиксирующих элементов определяет изготовитель стеллажа. Установку анкеров и болтовых соединений выполняют по требованиям изготовителя. |
| Основание | Для эксплуатации требуется твёрдое покрытие с уклоном не более 0,002. Несущая способность пола должна соответствовать распределённым и точечным нагрузкам от стеллажной системы. |
| Геометрия | Контрольные параметры измеряют на ненагруженной системе. Для широкопроходной системы предельное отклонение стоек от вертикальной плоскости по направлениям X и Y — ±H/350, для узкопроходной — ±H/500. |
| Двойные ряды | Число и схему межрамных связей определяет изготовитель; в двойном ряду должно быть не менее двух межрамных связей. |
| Информационные таблички | На торцах каждого одиночного или двойного ряда устанавливают таблички не менее формата А4 с высотами уровней хранения и максимальными допустимыми нагрузками. |
| Приёмка | После сборки оформляют акт приёмки между эксплуатирующим предприятием и монтажной организацией. Соответствие проверяют инструкции изготовителя и согласованной планировке; контрольные измерения выполняют в ненагруженном состоянии. |
До сверления мы проверяем, где проходят скрытые коммуникации, гидроизоляция и другие элементы основания, которые нельзя повредить. Параметры установки конкретного анкера и болтовых соединений принимаем по документации изготовителя стеллажной системы и применяемого крепежа.
Что должно быть готово до приезда монтажников
Как проходит монтаж паллетных стеллажей
1. Проверка комплектации
Перед сборкой сверяют поставку со спецификацией: стойки, стяжки рам, ригели, фиксаторы, подпятники, крепёж и дополнительные элементы.
Погнутую стойку или элемент с повреждённым сварным швом в монтаж не отправляют. Его сначала отдельно проверяют. Повреждения защитного покрытия также осматривают и при необходимости восстанавливают по требованиям изготовителя. Элементы с недопустимыми повреждениями в конструкцию не устанавливают.
2. Разметка

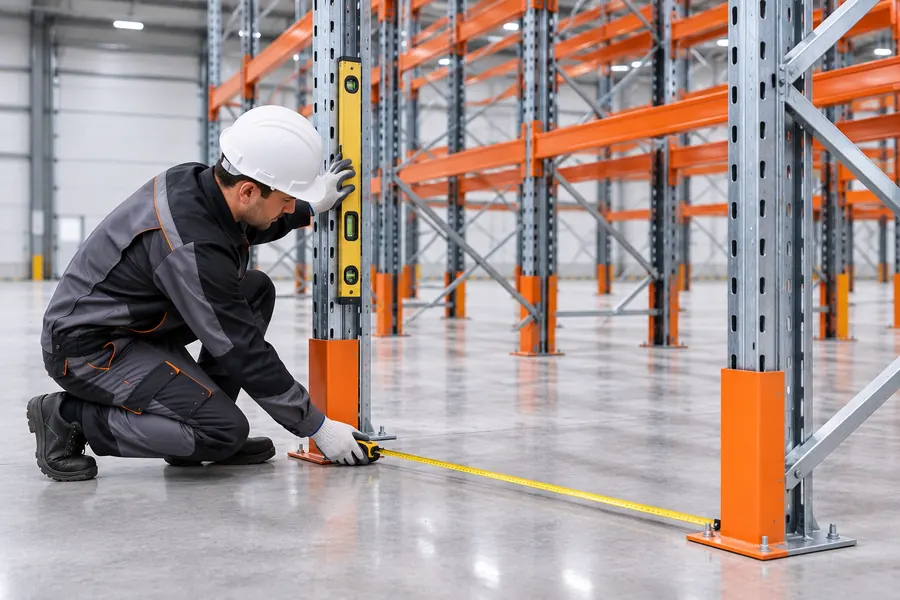

На объекте мы сначала сверяем проектную схему с фактическими размерами склада: расстояниями до стен и колонн, шириной проходов и положением торцевых рам. После этого переносим на пол положение рядов и опор.
Если размеры на объекте не совпадают с проектом, это выясняют до начала сборки рядов, а не после того, как часть стеллажей уже стоит.
3. Сборка рам
Раму собирают из стоек, горизонтальных и диагональных стяжек и опорных элементов по схеме конкретной системы. Стяжки — часть несущей конструкции, поэтому их нельзя переставлять или исключать по своему усмотрению.

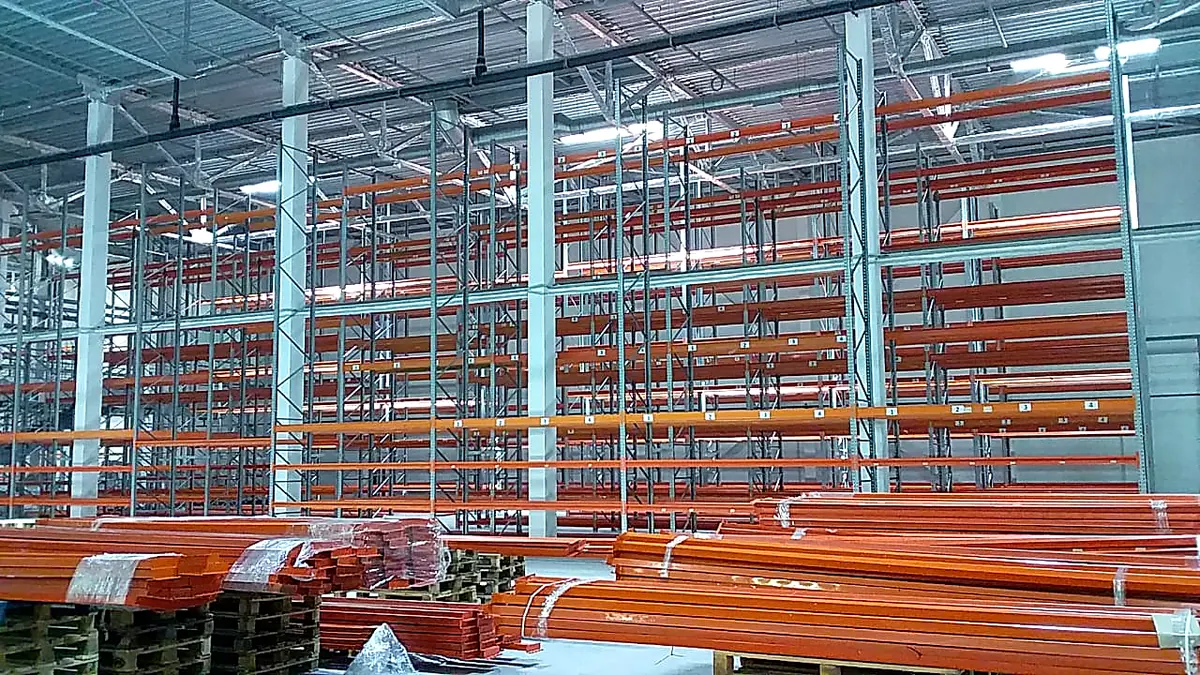

4. Установка рам и ригелей
Собранные рамы выставляют по разметке и соединяют ригелями. Ригели — горизонтальные балки, на пару которых опирается паллета. Ригели устанавливают на проектные отметки, а соединения фиксируют предусмотренными конструкцией предохранительными фиксаторами или другим штатным способом.
5. Выравнивание

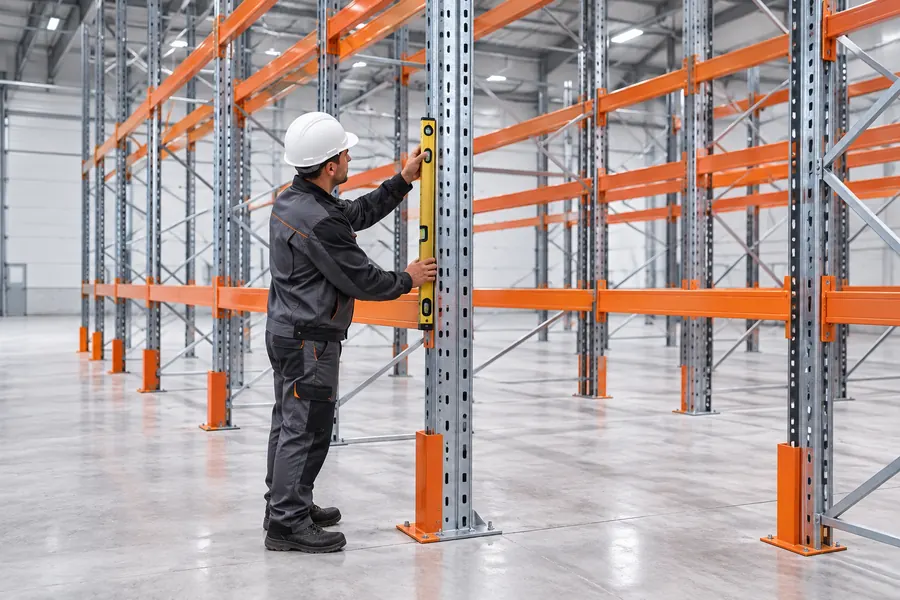

До загрузки проверяют вертикальность рам, прямолинейность рядов, положение ригелей, отметки уровней и ширину проходов.
Если для выравнивания предусмотрены регулировочные пластины, используют штатные элементы системы, а не случайные металлические подкладки.
6. Анкеровка
Необходимость крепления к полу, тип анкерования и количество крепёжных элементов определяются требованиями изготовителя конкретной стеллажной системы.

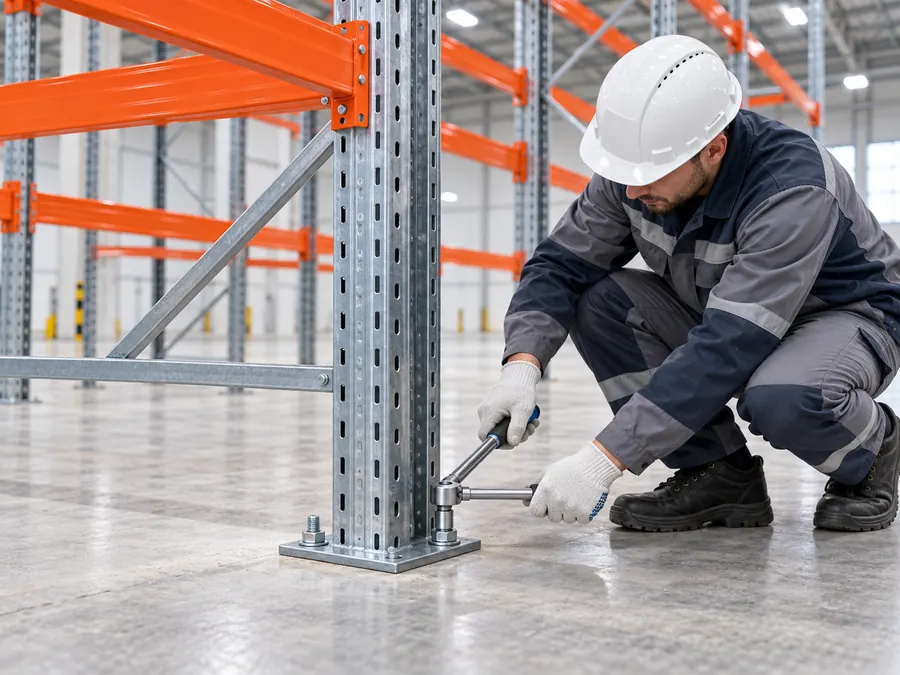

Для механического анкера затяжка — заключительный этап. До неё выполняют сверление отверстия, его очистку и установку анкера в соответствии с технической документацией применяемого крепежа.
Требуемый момент затяжки и другие параметры установки принимают по технической документации применяемого анкера и требованиям к конкретной стеллажной системе.
Количество отверстий в опорной пятке не обязательно равно количеству устанавливаемых анкеров. Рабочие отверстия, их расположение и количество анкеров определяются документацией конкретной стеллажной системы. Использовать другое отверстие или изменять положение крепления без предусмотренного изготовителем решения нельзя.
7. Межрамные связи, защита и таблички нагрузок
После основной сборки устанавливают предусмотренные проектом межрамные связи, защиты стоек и торцов, ограничители, настилы и дополнительные опоры под груз. Для двойных рядов межрамные связи устанавливают по схеме изготовителя.
После завершения монтажа на торцах каждого одиночного или двойного ряда должны быть установлены информационные таблички не менее формата А4 с высотами уровней хранения и максимальными допустимыми нагрузками. По ГОСТ верхний край таблички располагают на высоте 2 м от пола.
Перед сдачей ряда мы проверяем его положение по схеме, вертикальность рам, уровни ригелей, анкеровку, фиксаторы, межрамные связи, защиту и таблички нагрузок. Пока замечания не устранены, ряд не передаётся под загрузку.

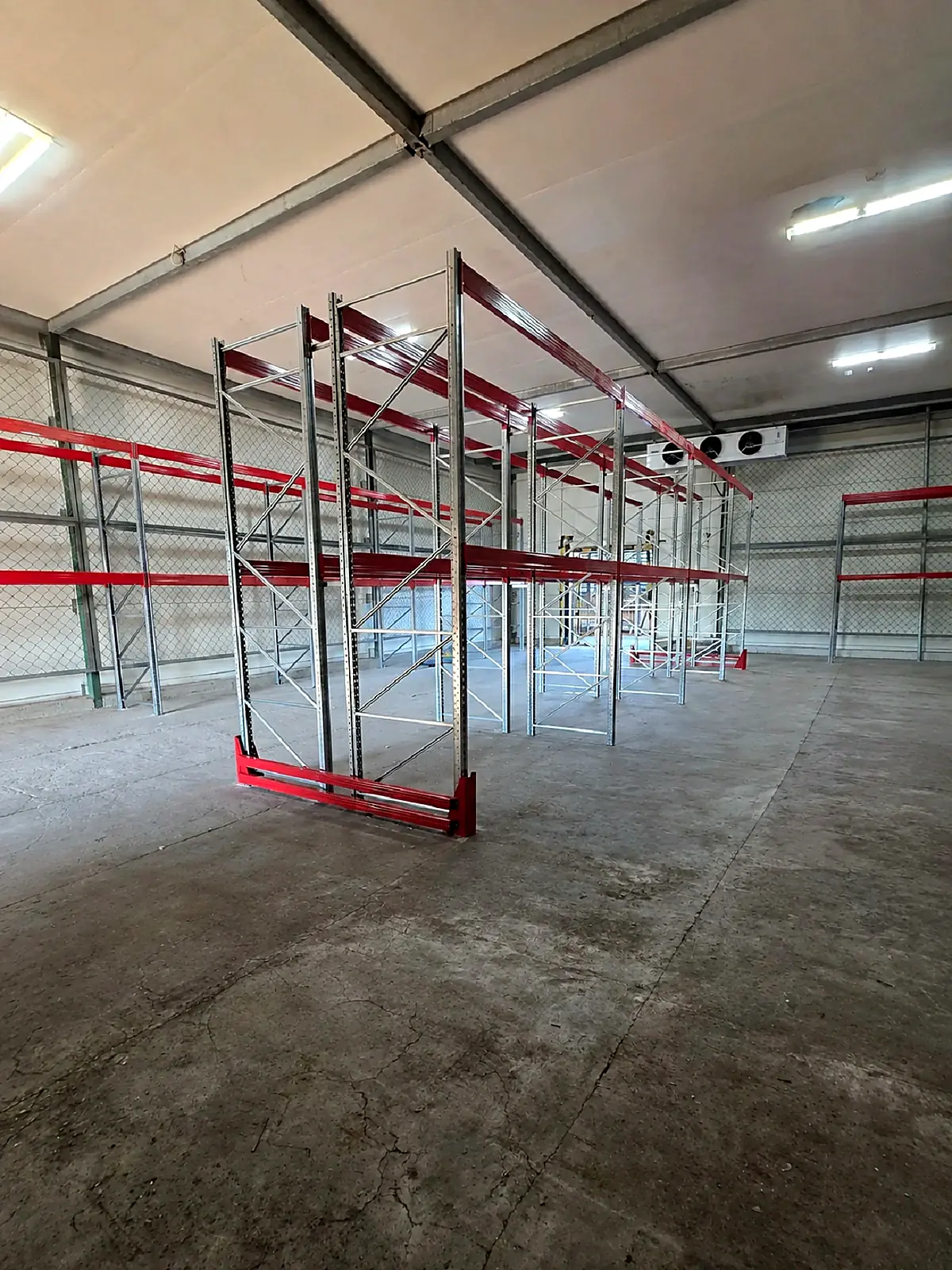

Что проверить до загрузки паллет
Ошибки, которые особенно важно не пропустить
| Ошибка | Что меняется |
|---|---|
| Ряды смещены относительно проекта | Меняются проходы и условия работы техники. |
| Ригели установлены на другой высоте | Меняется конфигурация рамы и условия её работы. |
| Нет фиксаторов ригелей | Возникает риск случайного выхода ригеля из зацепления. |
| Анкеровка не соответствует документации | Крепление не соответствует проектному решению. |
| Рама выровнена случайными подкладками | Нештатные подкладки могут изменить условия опирания стойки и не обеспечивают предусмотренную конструкцией передачу нагрузки. |
| Стеллаж загрузили до проверки | Монтажные отклонения сложнее выявить и корректно принять. |
Что изменится, если поднять первый ярус выше
Просто переставить ригели выше нельзя: вместе с высотой первого яруса меняются условия работы рамы. Новую схему нужно проверить.
ГОСТ Р 55525-2017 требует согласовывать изменение конфигурации с изготовителем или поставщиком, если паспортом не предусмотрено иное. При отсутствии такого согласования изменение выполняют только на основании расчёта несущей способности, а работы проводят на полностью разгруженном участке.
Для стационарных фронтальных сборно-разборных стеллажей расчётные основы установлены ГОСТ Р 56567-2015. После согласованного изменения обновляют данные о допустимых нагрузках на информационных табличках и фиксируют изменение в паспорте стеллажей.
Почему положение ярусов влияет на допустимую нагрузку рамы, подробно разобрано в статье «Нагрузки на паллетные стеллажи: ярус, секция, рама и основание».

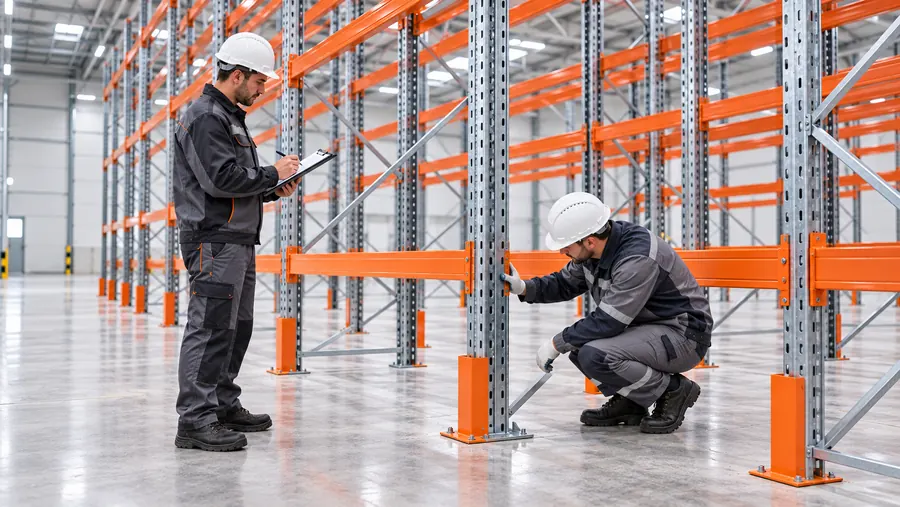

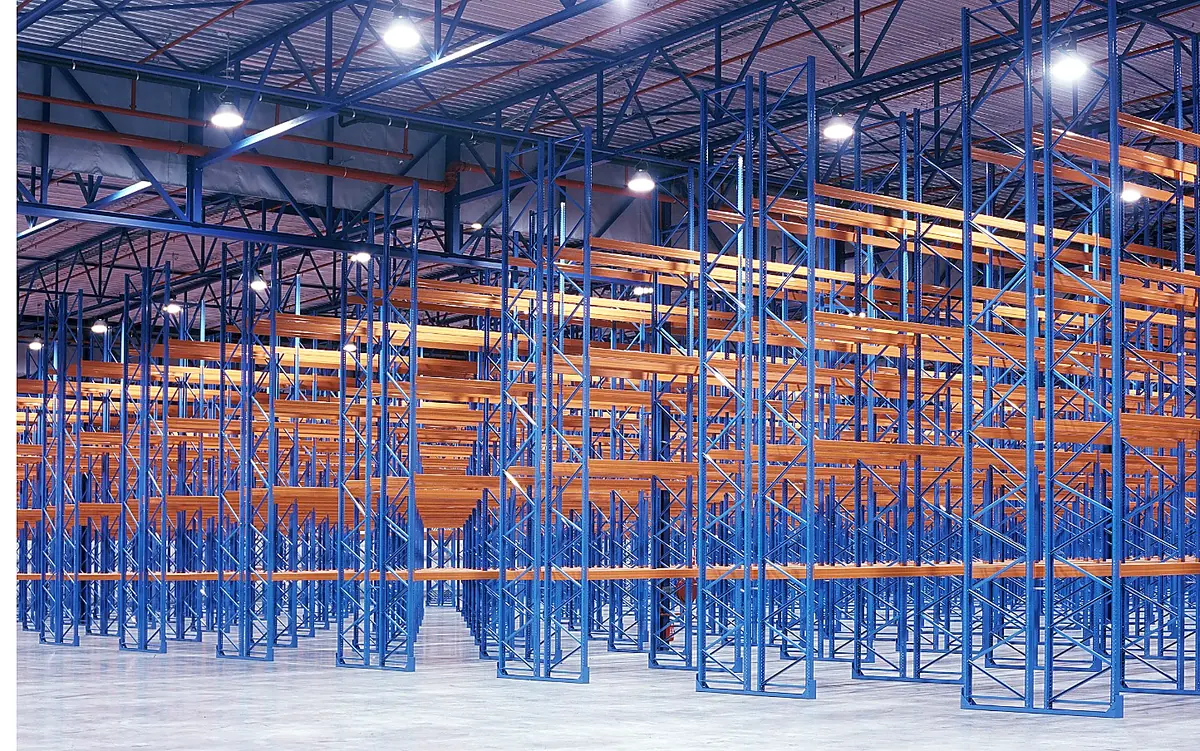

Приёмка после монтажа
Приёмка выполняется до штатной загрузки стеллажей. ГОСТ Р 55525-2017 предусматривает оформление акта приёмки между эксплуатирующим предприятием и организацией, выполнявшей монтаж.
Проверяют соответствие инструкции изготовителя и согласованной схеме размещения. Контрольные измерения геометрии проводят на ненагруженной системе в заранее согласованном объёме. Если есть замечания, их фиксируют и устраняют до передачи оборудования в эксплуатацию.
Нормативная и техническая база
- ГОСТ Р 55525-2017 — сборка, монтаж, анкеровка, геометрические допуски, маркировка, приёмка и требования к основанию для сборно-разборных стеллажей.
- ГОСТ Р 56567-2015 — нормы расчёта стационарных фронтальных сборно-разборных стеллажей; применяется, когда требуется расчётное подтверждение конфигурации.
- Паспорт, инструкция изготовителя и документация применяемого крепежа — точная схема сборки, тип и число анкеров, параметры установки крепежа, расположение связей и другие параметры, которые нельзя назначать универсально.
- Почему в пятке паллетного стеллажа отверстий больше, чем анкеров.
- Монтаж стеллажей на асфальт, дорожные плиты и плиты перекрытия.
- Паллетные стеллажи — каталог.
- Монтаж и демонтаж стеллажей — услуга.
Частые вопросы
Можно ли смонтировать паллетные стеллажи самостоятельно?
Формально сборно-разборный стеллаж собирают по инструкции изготовителя. На практике одной сборкой работа не заканчивается: нужно правильно разметить ряды, выставить геометрию, выполнить анкеровку и принять конструкцию до загрузки. Чем выше и больше система, тем дороже обходится ошибка на этом этапе.
Все ли отверстия в пятке нужно заполнять анкерами?
Нет универсального правила «одно отверстие — один анкер». Количество и тип крепежа определяют по документации конкретной системы. Дополнительные отверстия могут быть технологическими.
Можно ли сразу загрузить собранный ряд?
Сначала заканчивают монтаж, проверяют геометрию, крепления и комплектность, устраняют замечания и принимают работы. После этого систему передают в эксплуатацию.
Можно ли изменить высоту ярусов после монтажа?
Только после проверки допустимости новой конфигурации. Изменение высоты нагруженных уровней влияет на расчётную работу рамы.
