Сварочные столы D16: полное руководство по выбору
Система D16
Сварочные столы D16
Полное руководство по выбору, конструкции и возможностям профессиональных сварочных столов D16.
- Отверстия диаметром 16 мм
- Координатная сетка 50×50 мм
- Совместимость с зажимами, упорами и угольниками D16
- Подходит для мастерских и производства
Что вы узнаете из этой статьи
|
→ Что такое сварочный стол D16 → Почему именно отверстия 16 мм → Конструкция сварочного стола D16 → Размеры сварочных столов D16 |
→ Комплектации сварочных столов D16 → Для каких работ подходит D16 |
Сварочный стол D16 — это профессиональная рабочая поверхность для точной сборки, фиксации и сварки металлических изделий с использованием специальной оснастки.
Главная особенность системы — отверстия диаметром 16 мм, расположенные по всей поверхности стола. Через эти отверстия устанавливаются упоры, угольники, зажимы, позиционирующие пальцы и другие элементы, которые помогают быстро зафиксировать детали в нужном положении.
По сути, стол D16 работает как универсальный сборочный кондуктор. Сегодня на нем можно собирать рамы, завтра — лестничные элементы, а после завтра — партию одинаковых кронштейнов без долгой разметки и изготовления временных приспособлений.
Такой стол нужен не только для сварки. Его используют для сборки, разметки, контроля геометрии, слесарных операций и подготовки изделий перед дальнейшей обработкой.
Важно знатьD16 — это не название производителя и не отдельная модель стола. Буква D означает диаметр, а число 16 указывает на размер отверстий рабочей поверхности. Под этот стандарт выпускается большое количество совместимой оснастки: зажимы, упоры, угольники, пальцы, фиксаторы и другие элементы. |
Диаметр отверстий в сварочном столе выбирается не случайно. В системе D16 размер 16 мм стал удачным балансом между прочностью рабочей поверхности, удобством установки оснастки и компактностью фиксирующих элементов.
Отверстие должно быть достаточно большим, чтобы надежно удерживать пальцы, упоры, зажимы и угольники. Но при этом оно не должно чрезмерно ослаблять столешницу. Именно поэтому система D16 хорошо подходит для большинства задач с небольшими и средними металлоконструкциями.
КомпактностьОснастка D16 занимает меньше места на рабочей поверхности и не мешает сварщику при сборке изделия. |
ПрочностьДиаметр 16 мм позволяет надежно фиксировать элементы оснастки без чрезмерного ослабления столешницы. |
УниверсальностьТакой стандарт подходит для рам, каркасов, лестниц, ограждений, мебели, кронштейнов и других изделий. |
Совет специалистаЕсли в мастерской чаще всего собираются изделия из профильной трубы, небольшие рамы, каркасы, лестничные элементы, ограждения, металлическая мебель или кронштейны, система D16 обычно оказывается наиболее удобной. Она дает достаточную точность, но не перегружает рабочее место крупной оснасткой. |

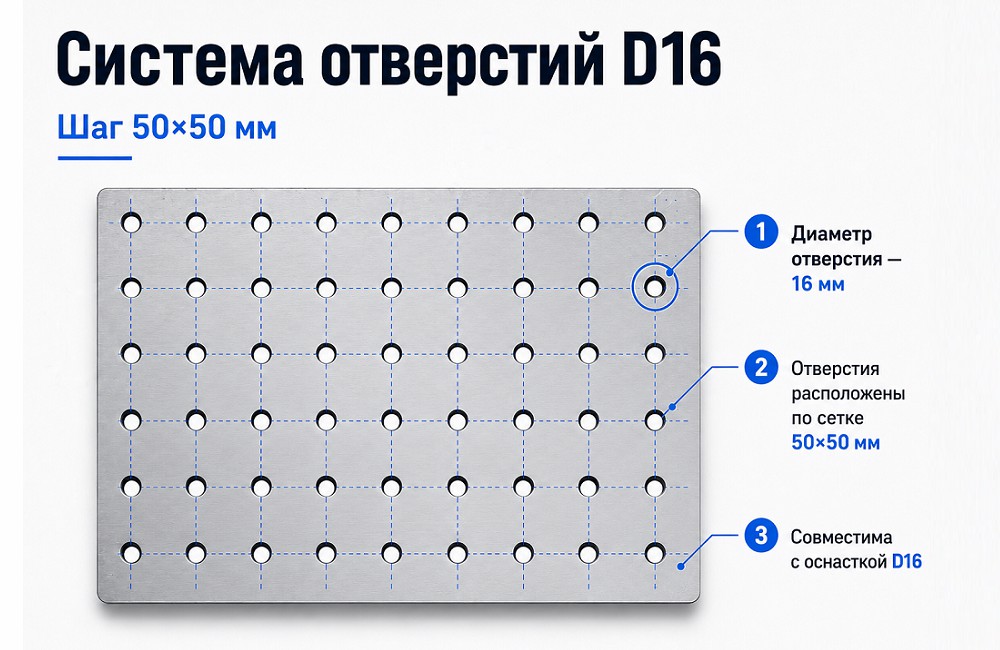

Рабочая поверхность сварочного стола D16 обычно имеет регулярную сетку отверстий. Чаще всего отверстия расположены с шагом 50×50 мм. Это значит, что между центрами соседних отверстий по горизонтали и вертикали сохраняется одинаковое расстояние.
Такая сетка превращает стол в большую координатную систему. Мастеру не нужно каждый раз заново размечать поверхность, сверлить временные отверстия или приваривать вспомогательные упоры. Оснастка устанавливается в готовые точки, а детали можно позиционировать быстрее и точнее.
Зачем нужен шаг 50×50?
|
Практический примерПредставьте, что нужно сварить десять одинаковых рам. На обычном столе придется каждый раз проверять диагонали, заново выставлять упоры и контролировать размеры. На столе D16 достаточно один раз выставить оснастку по координатам — после этого следующие заготовки устанавливаются в те же точки, а сборка идет быстрее и стабильнее. |

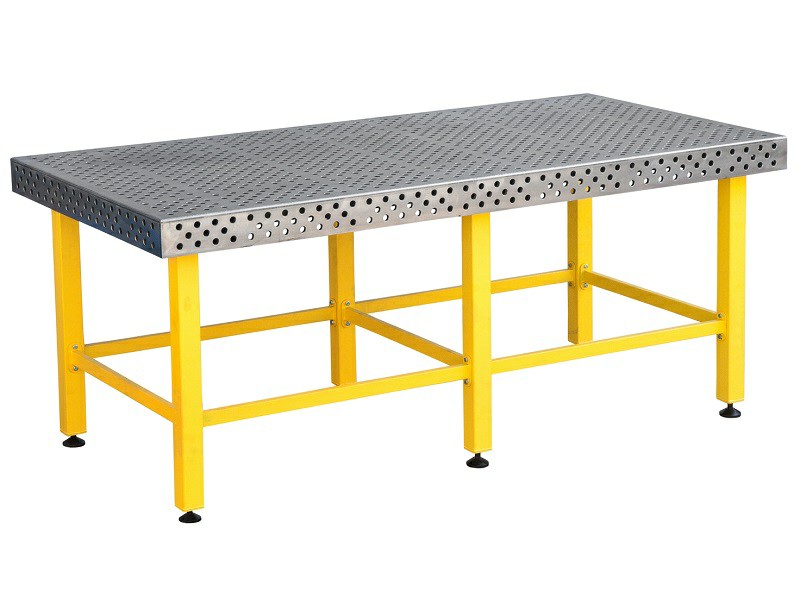

Снаружи сварочный стол D16 выглядит довольно просто: металлическая поверхность, отверстия, боковые стенки и опоры. Но основная инженерия скрыта внутри. Чтобы стол оставался точной базой для сборки, одной толстой плиты недостаточно — важна вся конструкция в сборе.
Рабочая поверхность должна сохранять плоскостность, выдерживать массу заготовок, не «играть» при фиксации деталей и не превращаться в вибрирующий лист металла. Поэтому профессиональные столы получают усиление, ребра жесткости и продуманную силовую схему.
СтолешницаОсновная рабочая поверхность с отверстиями D16. Именно на ней выполняется сборка, фиксация, прихватка и сварка деталей. |
Ребра жесткостиВнутреннее усиление помогает снизить прогиб, повысить устойчивость к нагрузкам и сохранить геометрию поверхности. |
ОпорыНожки или регулируемые опоры отвечают за устойчивость стола и позволяют выставить рабочую поверхность по уровню. |
Зачем нужны отверстия на боковых стенках?У многих сварочных столов отверстия есть не только сверху, но и на боковых поверхностях. Это заметно расширяет возможности рабочего места. Через боковые отверстия можно крепить вертикальные угольники, соединять столы между собой, фиксировать детали сбоку и собирать объемные конструкции не только в горизонтальной плоскости.
|
На что обратить вниманиеПри выборе стола смотрите не только на размер столешницы и толщину металла. Важно, как выполнено усиление, есть ли ребра жесткости, насколько устойчивы опоры и предусмотрена ли возможность регулировки по высоте или уровню. |
Размер сварочного стола выбирают не «по максимуму», а под реальные задачи мастерской. Слишком маленькая поверхность будет ограничивать работу с длинными деталями, а слишком большой стол может занять полезное пространство и оказаться неудобным в небольшом цехе.
Система D16 выпускается в разных габаритах: от компактных столов для небольших изделий до крупных рабочих поверхностей для рам, ворот, лестниц, каркасов и серийной сборки. При необходимости несколько столов можно объединять в одну большую рабочую зону.
| Размер стола | Для каких задач подходит |
|---|---|
| 1000×1000 мм | Компактные мастерские, небольшие детали, кронштейны, элементы мебели, ремонтные работы. |
| 1200×800 мм | Универсальный формат для мастерской, где важны компактность и удобная рабочая зона. |
| 1500×1000 мм | Один из самых популярных размеров для рам, каркасов, лестничных элементов и серийных изделий. |
| 2000×1000 мм | Подходит для длинных деталей, ворот, ограждений, металлоконструкций и производственных задач. |
| 2400×1200 мм и больше | Для крупных изделий, поточного производства, сборки габаритных конструкций и объединения рабочих зон. |
Практическое правило выбораОриентируйтесь на самый частый размер изделий, а не на самый крупный заказ, который может появиться один раз в год. Для редких длинномерных конструкций часто удобнее объединить несколько столов или использовать дополнительные опоры, чем постоянно занимать цех слишком большой рабочей поверхностью. |
Толщина столешницы влияет на жесткость, устойчивость к нагрузкам и общий ресурс сварочного стола. Чем массивнее детали и чем интенсивнее эксплуатация, тем важнее выбирать более прочную рабочую поверхность.
Для легких сборочных задач часто достаточно столешницы меньшей толщины. Для регулярной работы с рамами, крупными металлоконструкциями и тяжелыми заготовками лучше выбирать усиленные исполнения.
| Толщина столешницы | Где чаще применяется |
|---|---|
| 6 мм | Небольшие мастерские, легкие детали, ремонтные работы, сборка компактных изделий. |
| 8 мм | Универсальный вариант для большинства мастерских: профильная труба, рамы, мебельные каркасы, ограждения, кронштейны. |
| 10 мм | Более интенсивная эксплуатация, серийная сборка, работа с крупными и тяжелыми заготовками. |
| 12–15 мм | Производственные участки, массивные конструкции, повышенные требования к жесткости и долговечности рабочей поверхности. |
На что обратить вниманиеТолщина столешницы важна, но она не работает сама по себе. Оценивайте стол комплексно: материал, ребра жесткости, качество обработки поверхности, устойчивость опор и общую конструкцию. Иногда хорошо усиленный стол с грамотно рассчитанным каркасом практичнее, чем просто толстая плита без продуманной жесткости. |
Сталь — один из ключевых параметров сварочного стола. От нее зависит жесткость рабочей поверхности, устойчивость к износу, способность выдерживать нагрузки и сохранение геометрии при длительной эксплуатации.
В ряде профессиональных сварочных столов используется шведская сталь SSAB. Это не просто красивое название в характеристиках, а важный показатель качества материала. SSAB известна как производитель высокопрочных сталей, которые применяются в промышленности, машиностроении, строительной технике, транспорте и других областях, где от металла требуется стабильность, прочность и долговечность.
Для сварочного стола это особенно важно: поверхность ежедневно контактирует с заготовками, оснасткой, струбцинами, упорами, сварочными брызгами и механическими нагрузками. Чем стабильнее и качественнее сталь, тем надежнее стол ведет себя в работе.
| Материал | Что это дает сварочному столу |
|---|---|
| Шведская сталь SSAB | Используется в профессиональных исполнениях, где важны прочность, стабильность характеристик, ресурс поверхности и высокая надежность рабочего места. |
| Конструкционная сталь | Универсальный вариант для сварочных и сборочных работ. Подходит для мастерских, ремонтных участков и большинства повседневных задач. |
| Низколегированная сталь | Отличается повышенной прочностью и хорошей устойчивостью к нагрузкам. Часто выбирается для столов, рассчитанных на более интенсивную эксплуатацию. |
| Стали повышенной прочности | Используются там, где важны жесткость, долговечность, сопротивление износу и стабильная работа под нагрузкой. |
Почему SSAB — это сильный плюс?Шведская сталь SSAB ценится за стабильность качества, высокие прочностные характеристики и предсказуемое поведение материала в промышленной эксплуатации. Для сварочного стола это означает более надежную рабочую поверхность, которая лучше подходит для регулярной фиксации деталей, установки оснастки и выполнения точных сборочно-сварочных операций. |
Важно пониматьДаже хорошая сталь работает в связке с конструкцией стола. Поэтому при выборе стоит смотреть не только на материал, но и на толщину столешницы, ребра жесткости, качество обработки отверстий, устойчивость опор и общую геометрию рабочей поверхности. Лучший результат дает сочетание прочной стали, продуманной конструкции и правильно подобранной оснастки. |

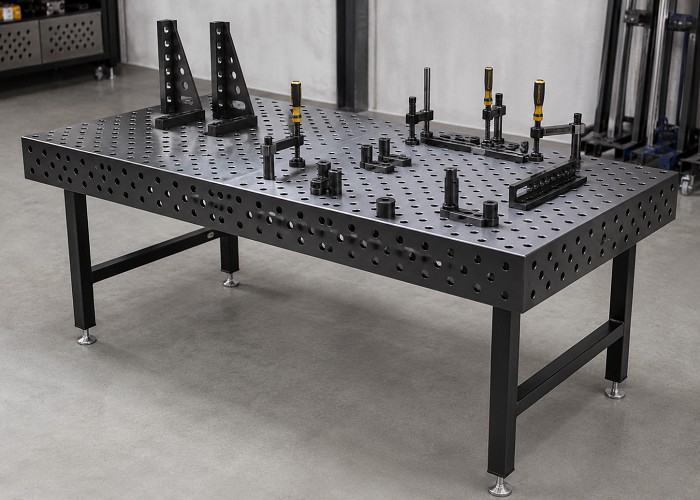

Сварочный стол D16 раскрывает свои возможности через оснастку. Именно зажимы, упоры, угольники и позиционирующие пальцы превращают рабочую поверхность в точную сборочную систему.
| Оснастка | Для чего используется |
|---|---|
| Зажимы D16 | Фиксация деталей во время сборки и сварки. |
| Угольники D16 | Выставление деталей под углом и сборка рам. |
| Упоры | Позиционирование заготовок и повторяемость размеров. |
| Пальцы и фиксаторы | Быстрая установка элементов оснастки в отверстия стола. |
Подробно про оснасткуДля выбора оснастки лучше ориентироваться не только на диаметр отверстий, но и на тип задач: сборка рам, фиксация профильной трубы, серийное производство, работа с углами или объемными конструкциями. Этой теме стоит посвятить отдельное руководство. |
Один и тот же сварочный стол D16 может поставляться в разных вариантах комплектации. Это удобно: можно выбрать только столешницу, готовый стол с опорами или расширенный комплект с базовой оснасткой для старта работы.
Правильная комплектация зависит от того, что уже есть в мастерской. Если опоры, зажимы и часть оснастки уже куплены ранее, можно не переплачивать за лишние элементы. Если рабочее место собирается с нуля, удобнее взять более полный комплект.
| Комплектация | Кому подойдет |
|---|---|
| Только столешница | Подходит тем, кто хочет установить рабочую поверхность на собственное основание, встроить ее в существующий верстак или собрать индивидуальную конструкцию под цех. |
| Стол с опорами | Хороший вариант для тех, кому нужно готовое рабочее место без самостоятельного изготовления основания. Часто опоры позволяют выставить поверхность по уровню. |
| KIT-комплект | Удобен для запуска рабочего места с нуля. В комплект могут входить стол, опоры и базовая оснастка для фиксации деталей. |
| Расширенная комплектация | Подходит для мастерских и производств, где стол сразу должен использоваться для разных задач: рам, каркасов, лестниц, ограждений и серийных изделий. |
Как выбрать комплектацию?Если это первый сварочный стол в мастерской, обычно удобнее начинать со стола на опорах и базового набора оснастки. Если у вас уже есть рабочее основание или вы хотите встроить столешницу в существующую зону, можно рассмотреть вариант без опор. Для серийной работы лучше заранее продумать расширенный набор оснастки, чтобы не докупать нужные элементы в процессе. |
Сварочный стол D16 подходит для большинства задач, где важны точная сборка, быстрая фиксация деталей и повторяемость размеров. Его используют не только профессиональные производства, но и частные мастерские, сервисные участки, небольшие цеха и металлообрабатывающие компании.
Особенно удобна система D16 при работе с профильной трубой, листовыми заготовками, рамами, каркасами и изделиями, где нужно быстро выставить угол, удержать размер и избежать смещения деталей во время прихватки или сварки.
| Вид работ | Как помогает стол D16 |
|---|---|
| Сборка рам и каркасов | Позволяет быстро выставлять прямые углы, фиксировать профильную трубу и контролировать геометрию изделия. |
| Лестницы и ограждения | Упрощает сборку повторяющихся элементов, помогает выдерживать размеры, углы и одинаковое положение деталей. |
| Металлическая мебель | Удобен для изготовления оснований столов, стеллажей, полок, декоративных каркасов и интерьерных металлоконструкций. |
| Кронштейны и серийные детали | Помогает один раз настроить оснастку и затем быстро повторять одинаковые изделия с минимальной разметкой. |
| Ремонтные и монтажные работы | Дает ровную базу для подгонки, правки, прихватки, сборки узлов и проверки геометрии деталей перед установкой. |
Главная польза в работеСтол D16 особенно ценен там, где изделие нужно не просто сварить, а собрать аккуратно и повторяемо. Он помогает уменьшить количество ручной разметки, ускорить подготовку деталей, снизить риск перекосов и сделать рабочее место более организованным. |
Кроме системы D16 существуют сварочные столы D28. Главное отличие между ними — диаметр отверстий и размер совместимой оснастки. У столов D16 отверстия имеют диаметр 16 мм, у столов D28 — 28 мм.
Система D16 чаще выбирается для универсальных мастерских, работы с профильной трубой, рамами, каркасами, металлической мебелью, ограждениями и небольшими или средними конструкциями. Она компактная, удобная и не требует слишком крупной оснастки.
Система D28 обычно рассматривается для более тяжелых изделий, крупных заготовок, массивных металлоконструкций и производственных участков, где требуется повышенный запас прочности и более крупная фиксация.
КороткоЕсли вы собираете рамы, каркасы, лестницы, ограждения, мебельные конструкции и работаете в обычной мастерской, чаще всего удобнее начинать с D16. Если основная задача — тяжелые и крупногабаритные изделия, стоит отдельно рассмотреть столы D28. |
Как выбрать сварочный стол D16 под свои задачи?
Чтобы выбрать подходящий сварочный стол D16, лучше смотреть не на один параметр, а на всю рабочую задачу целиком: какие изделия вы собираете, сколько места есть в мастерской, какая нагрузка будет на стол и нужна ли оснастка сразу в комплекте.
Для небольшой мастерской может быть достаточно компактного стола с базовой оснасткой. Для регулярной сборки рам, лестниц, ограждений и серийных деталей стоит рассматривать более крупную поверхность, усиленную конструкцию и расширенный набор фиксирующих элементов.
| Что учитывать | На что обратить внимание |
|---|---|
| Размер изделий | Стол должен быть удобен для самых частых деталей, а не только для редких крупных заказов. |
| Толщина столешницы | Для легких задач подойдут более простые исполнения, для регулярной нагрузки лучше выбирать усиленные варианты. |
| Материал | Качественная сталь, включая исполнения из шведской стали SSAB, повышает ресурс и надежность рабочей поверхности. |
| Комплектация | Можно выбрать только столешницу, стол с опорами или комплект с базовой оснасткой. |
| Оснастка | Для старта полезны упоры, зажимы, угольники и позиционирующие пальцы D16. |
Простая рекомендацияЕсли вы выбираете первый профессиональный сварочный стол, начните с формата D16 подходящего размера, устойчивых опор и базового набора оснастки. Такой вариант закрывает большинство задач мастерской и оставляет возможность постепенно расширять рабочее место. |
Сварочные столы D16 в каталоге
В каталоге представлены сварочные столы D16 разных размеров, толщины, конструкции и комплектации. Можно подобрать компактный стол для мастерской, усиленное исполнение для регулярной работы или комплект с опорами и базовой оснасткой.
Разные размерыОт компактных столов для небольших деталей до крупных рабочих поверхностей для рам, каркасов и серийной сборки. |
Разные комплектацииМожно выбрать столешницу, стол с опорами или готовое решение с базовой оснасткой для запуска рабочего места. |
Для разных задачПодходят для сборки рам, лестниц, ограждений, мебели, кронштейнов и других металлоконструкций. |
Перейти в каталог сварочных столов
Смотреть оснастку D16Частые вопросы о сварочных столах D16
Что означает D16 в сварочном столе?D16 означает, что отверстия на рабочей поверхности имеют диаметр 16 мм. Через эти отверстия устанавливается совместимая оснастка: зажимы, упоры, угольники, пальцы и другие фиксирующие элементы. |
Для каких задач подходит стол D16?Столы D16 подходят для сборки рам, каркасов, лестниц, ограждений, металлической мебели, кронштейнов, серийных деталей и большинства задач в мастерской или небольшом производстве. |
Чем D16 отличается от D28?Главное отличие — диаметр отверстий и размер оснастки. D16 обычно выбирают для универсальных задач и средних конструкций, а D28 чаще рассматривают для более тяжелых и габаритных изделий. |
Можно ли использовать оснастку D28 на столе D16?Нет, напрямую такая оснастка не подходит. Для стола D16 нужна оснастка, рассчитанная на отверстия диаметром 16 мм. Перед покупкой зажимов, упоров и угольников нужно проверять совместимость по диаметру. |
Нужна ли оснастка сразу при покупке стола?Стол можно использовать и как ровную рабочую поверхность, но основные преимущества системы D16 раскрываются именно с оснасткой. Для старта обычно достаточно базового набора: упоры, зажимы, угольники и пальцы. |
Какой размер стола D16 выбрать?Ориентируйтесь на самые частые изделия, которые вы собираете. Для небольшой мастерской подойдут компактные размеры, для рам, лестниц и серийных деталей лучше выбирать более крупную рабочую поверхность. |
Почему важен материал столешницы?Материал влияет на прочность, ресурс, износостойкость и стабильность рабочей поверхности. Для профессиональной эксплуатации особенно важны качественная сталь, жесткая конструкция и хорошая обработка отверстий. |
Итоги: когда стоит выбрать сварочный стол D16?
Сварочный стол D16 — это универсальное решение для точной сборки, фиксации и сварки металлических изделий. Он помогает быстрее выставлять детали, контролировать геометрию, повторять одинаковые размеры и организовать рабочее место без самодельных временных приспособлений.
Такой стол хорошо подходит для мастерских, небольших производств, ремонтных участков и цехов, где регулярно собирают рамы, каркасы, лестницы, ограждения, металлическую мебель, кронштейны и другие конструкции из металла.
ТочностьОтверстия D16 и координатная сетка помогают быстро выставлять детали и контролировать геометрию изделия. |
УниверсальностьСтол подходит для разных задач: от небольших деталей до рам, каркасов, лестниц и серийной сборки. |
Развитие рабочего местаОснастку можно докупать постепенно: зажимы, угольники, упоры, пальцы, фиксаторы и другие элементы. |
Короткая рекомендацияЕсли вам нужен первый профессиональный сварочный стол для мастерской, система D16 обычно является самым практичным стартом. Она компактнее, удобнее для повседневных задач и хорошо подходит для работы с профильной трубой, рамами, каркасами и средними металлоконструкциями. |
