Сварочные столы D28: промышленная база для точной сборки и сварки
Если рабочая поверхность гуляет под нагрузкой, а деталь съезжает во время прихватки — переделки и брак почти неизбежны. Сварочные столы 28 серии решают эту проблему: жёсткая база, которая держит точную геометрию даже при работе с тяжёлыми металлоконструкциями. В эту группу входят как классические сварочные столы D28, так и модульные системы из наборных пластин.
Что относится к сварочным столам D28
В 28 серии важно различать два направления. Первое — классические сварочные столы D28 с жёсткой рабочей поверхностью и отверстиями 28 мм. Второе — модульные системы из наборных пластин, которые позволяют собирать рабочую поверхность под нестандартные размеры и расширять её по мере необходимости.

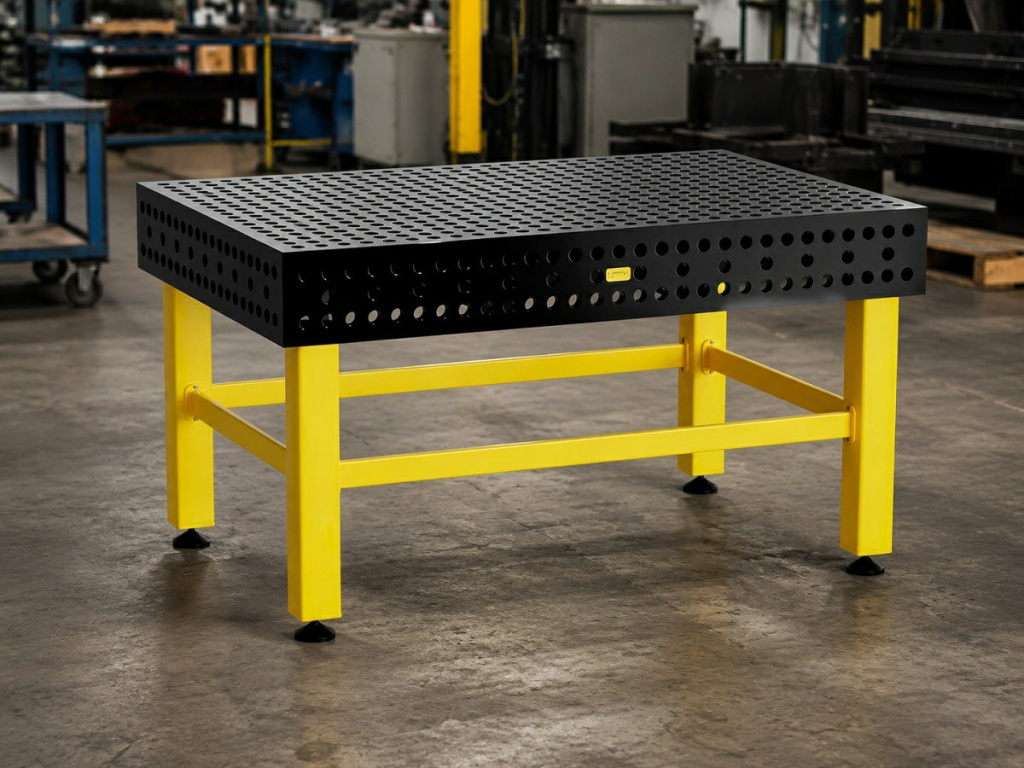

Классическая 28 серия
Это цельная или секционная промышленная рабочая база для сборки и сварки. Такой стол выбирают для тяжёлых изделий, серийных операций, точного позиционирования и работы с оснасткой D28.
Модульная система D28
Рабочая поверхность собирается из отдельных пластин. Это удобно, когда нужен нестандартный размер, возможность расширения, замены отдельных секций или построения большой сборочной зоны.
Когда нужен сварочный стол D28
D28 выбирают не только из-за диаметра отверстий. Это серия для производств, где важны жёсткость, точность, повторяемость операций, высокая нагрузка и быстрая переналадка рабочего места.
Тяжёлые детали
Подходит для сборки рам, корпусов, металлоконструкций, опорных элементов и крупногабаритных заготовок.
Точная сборка
Ровная рабочая поверхность помогает удерживать геометрию изделия до сварки, во время прихватки и после сборки.
Серийные операции
Оснастку можно возвращать в одни и те же точки, сокращая время на разметку и повторную настройку.
Гибкая конфигурация
Модульные решения позволяют расширять поверхность и адаптировать рабочую зону под конкретное изделие.
Система для тяжёлых и повторяемых производственных задач
Стол работает не как отдельная поверхность, а как жёсткая координатная база для сборки, фиксации и контроля геометрии.
Рамы, корпуса, опорные узлы и крупные металлоконструкции.
Оснастка возвращается в заданные координаты без повторной разметки.
Работа на верхней и боковых поверхностях с объёмными изделиями.
Конструкция рассчитана на постоянную производственную нагрузку.

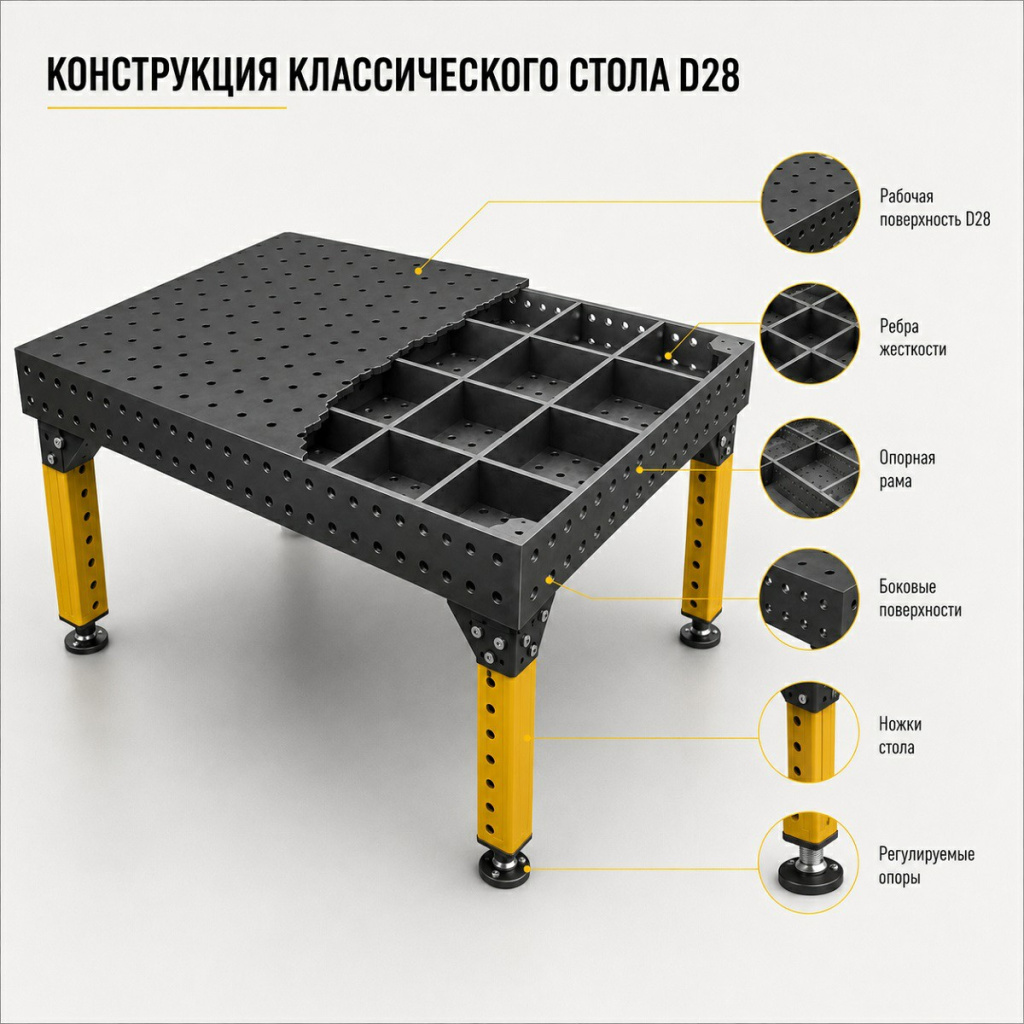

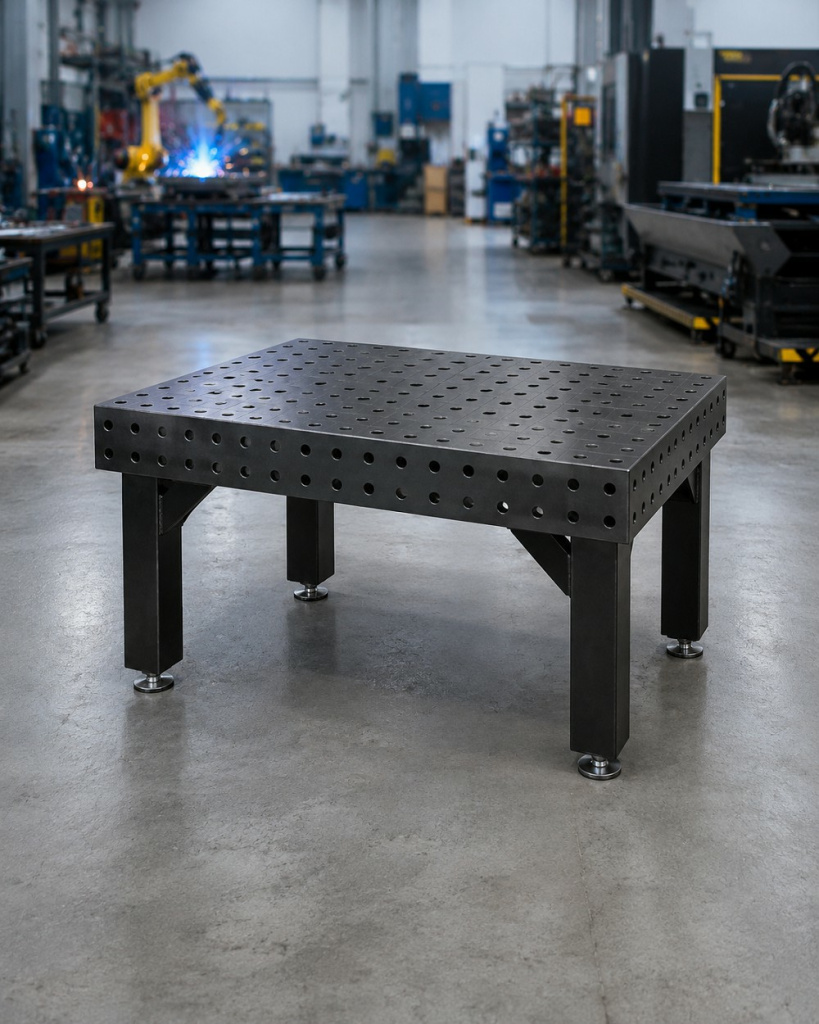

Конструкция классического стола D28
Классическая 28 серия строится вокруг жёсткой рабочей поверхности с отверстиями D28 и точной координатной сеткой. Такая конструкция работает как базовая плоскость для сборки, фиксации, контроля геометрии и сварки.

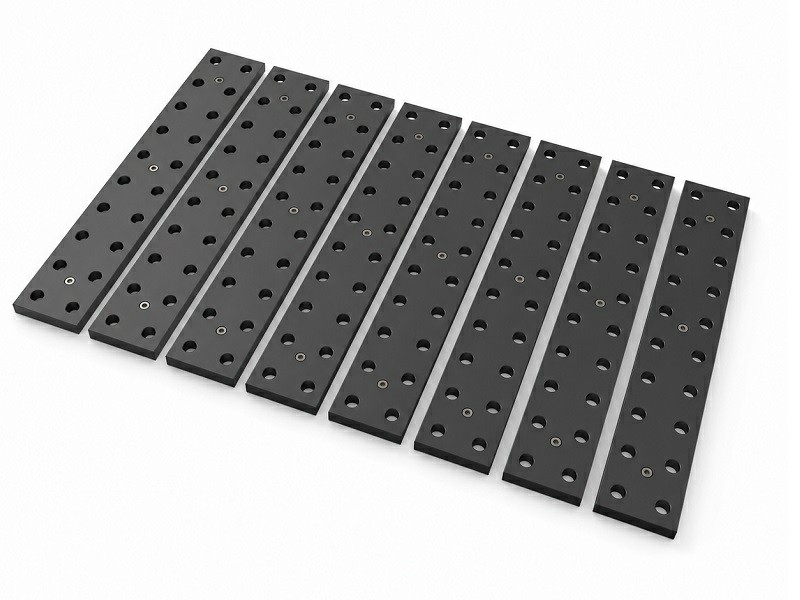

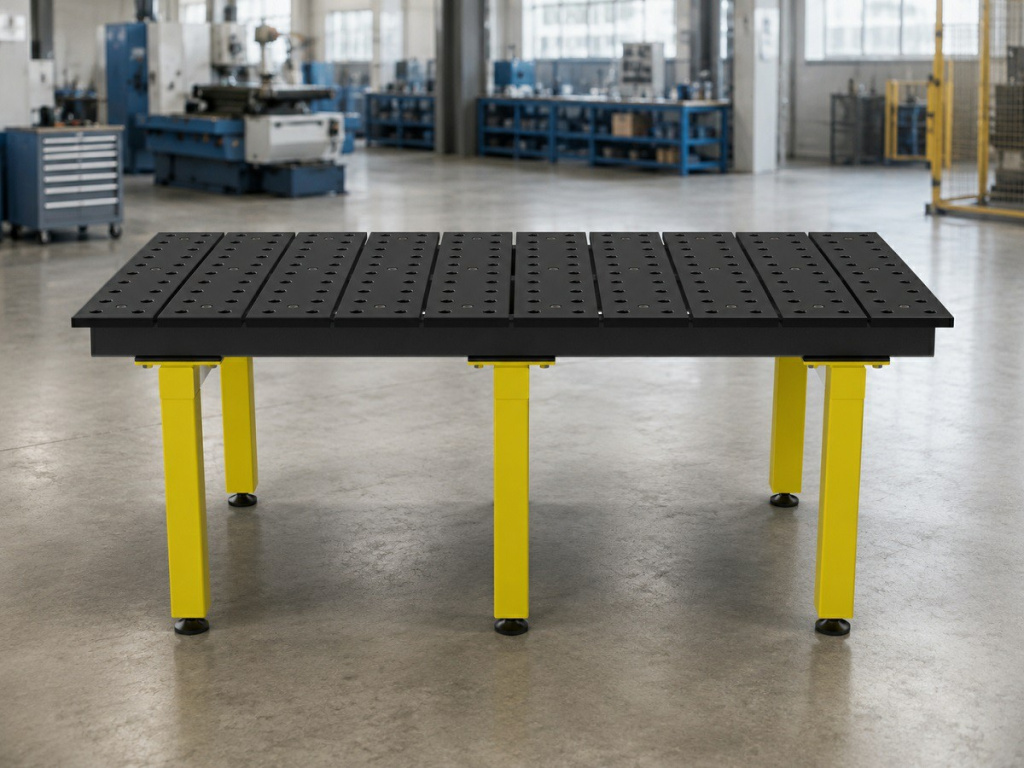

Модульная система из наборных пластин D28
Модульная система нужна тогда, когда стандартного размера стола недостаточно или требуется нестандартная конфигурация. Рабочая поверхность собирается из отдельных точных пластин, которые можно комбинировать, расширять и при необходимости заменять.
Сборка из пластин
Поверхность формируется из отдельных модулей. Это позволяет создавать столы нестандартной длины, ширины и формы.

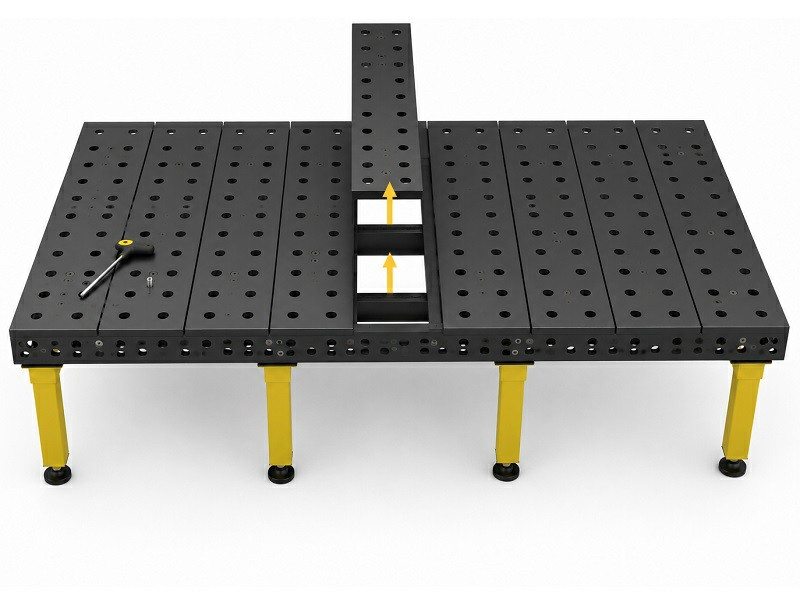

Ремонтопригодность
При повреждении можно заменить отдельную пластину, а не всю рабочую поверхность. Это снижает затраты на обслуживание.

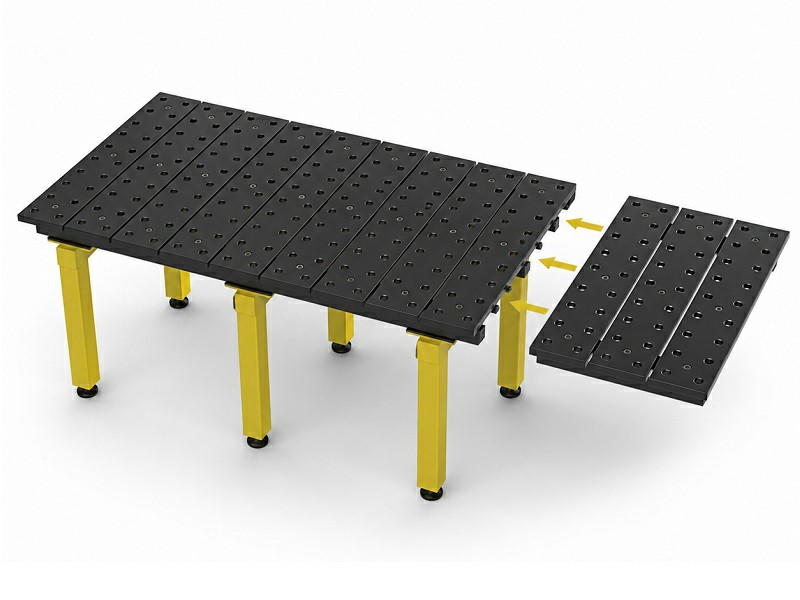

Масштабирование
К системе можно добавлять новые модули и блоки расширения, если производство переходит на более крупные изделия.
Ключевые характеристики 28 серии
При выборе стола D28 важно смотреть не только на размер поверхности, но и на конструкцию основания, шаг сетки, грузоподъёмность, плоскостность и тип обработки поверхности.
| Параметр | Что означает | Зачем это важно |
|---|---|---|

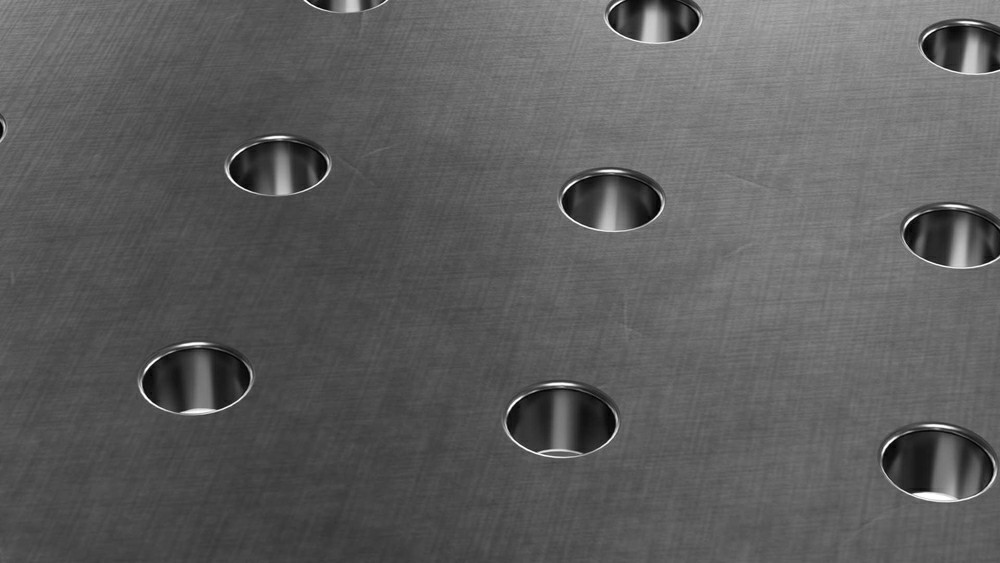

| Отверстия D28 | Системные отверстия диаметром 28 мм на рабочей поверхности. | Позволяют использовать упоры, угольники, зажимы и другую оснастку D28. |
| Сетка 50×50 или 100×100 мм | Шаг между центрами отверстий зависит от исполнения рабочей поверхности. | Сетка 100×100 мм подходит для крупных сборок, а 50×50 мм даёт больше точек установки оснастки и удобнее для сложной геометрии. |
| Жёсткость основания | Усиленная опорная конструкция под рабочей поверхностью. | Снижает риск деформаций при работе с тяжёлыми заготовками. |
| Плоскостность | Стабильность рабочей плоскости по всей поверхности. | Помогает собирать изделия без перекосов и лишней подгонки. |
| Азотирование | Упрочнение поверхности до 550–750 HV по Виккерсу. | Повышает стойкость к износу, задирам, царапинам и сварочным брызгам. |

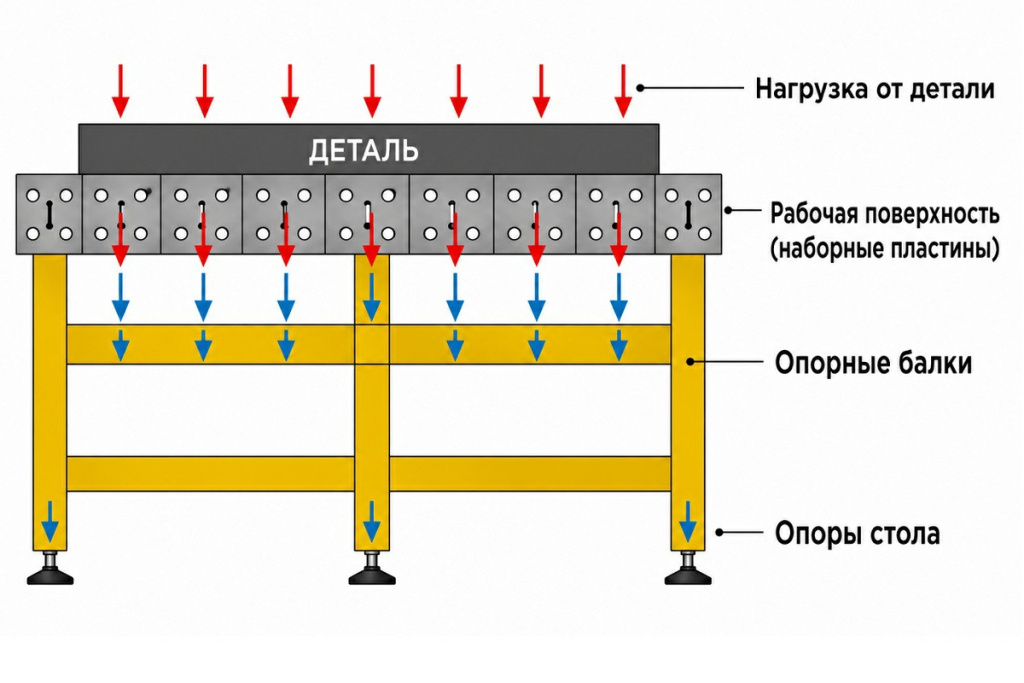

Грузоподъёмность и жёсткость конструкции
D28 рассчитан на работу с тяжёлыми изделиями. Усиленная конструкция помогает сохранить стабильность рабочей поверхности при сборке, прихватке и сварке металлоконструкций.
Такая конструкция подходит для производств, где на стол устанавливают массивные заготовки, рамы, узлы, корпуса и сварные конструкции.
Координатная сетка D28: 100×100 и 50×50 мм
Обозначение D28 указывает на диаметр системных отверстий — 28 мм. Шаг координатной сетки является отдельным параметром и зависит от исполнения рабочей поверхности. В линейке D28 применяются варианты 100×100 и 50×50 мм.

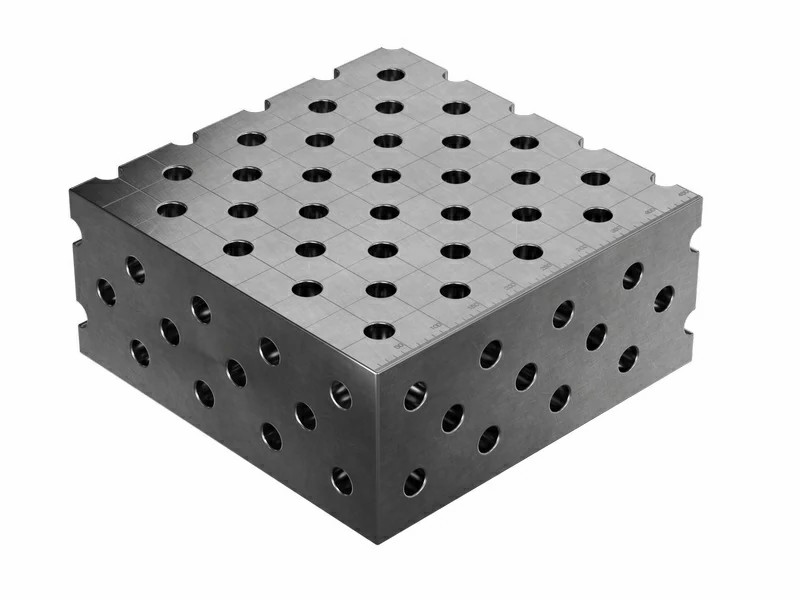

Сетка 100×100 мм
Более редкое расположение отверстий подходит для крупных деталей, тяжёлых рам и типовых сборочных операций. На поверхности остаётся больше сплошного металла между отверстиями.

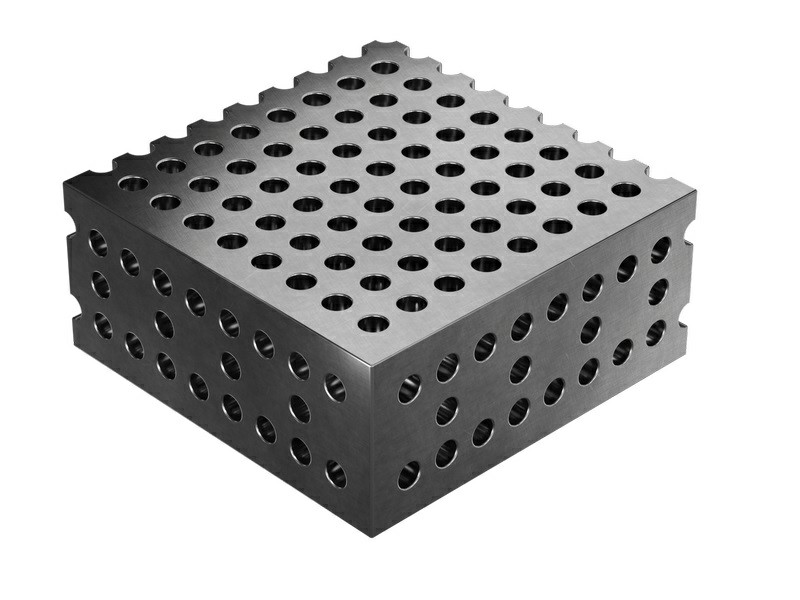

Сетка 50×50 мм
Более плотная сетка даёт больше точек для установки упоров, угольников, зажимов и позиционирующих элементов. Это удобно при сборке изделий сложной формы и частой переналадке.

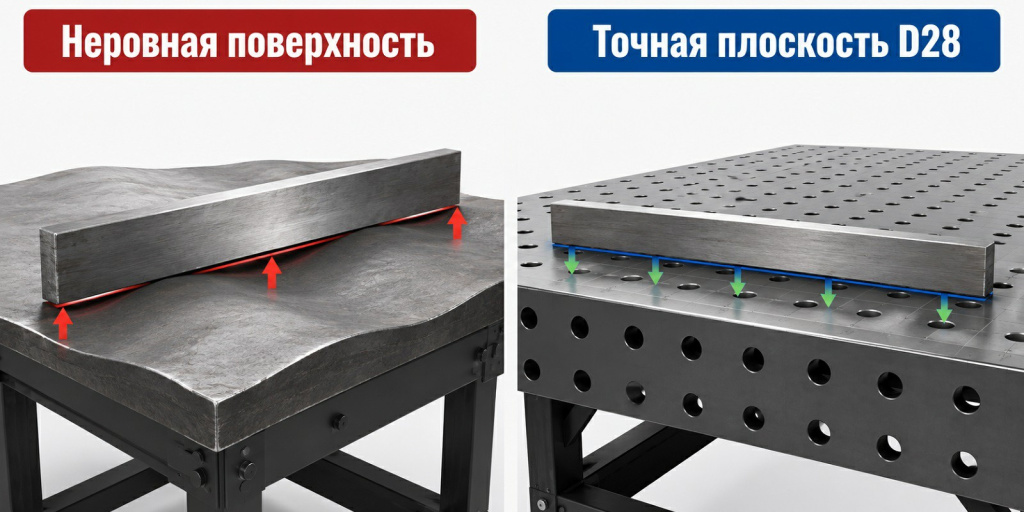

Плоскостность и стабильная геометрия
Для сварочного стола важна не только прочность, но и точность рабочей поверхности. Чем стабильнее плоскость, тем проще собрать изделие без перекосов, лишней подгонки и повторных измерений.
Ровная рабочая поверхность
Помогает выставлять детали в одной плоскости и снижает риск ошибок при сборке.
Повторяемость операций
При серийной работе оснастка возвращается в те же точки, а процесс становится быстрее и стабильнее.

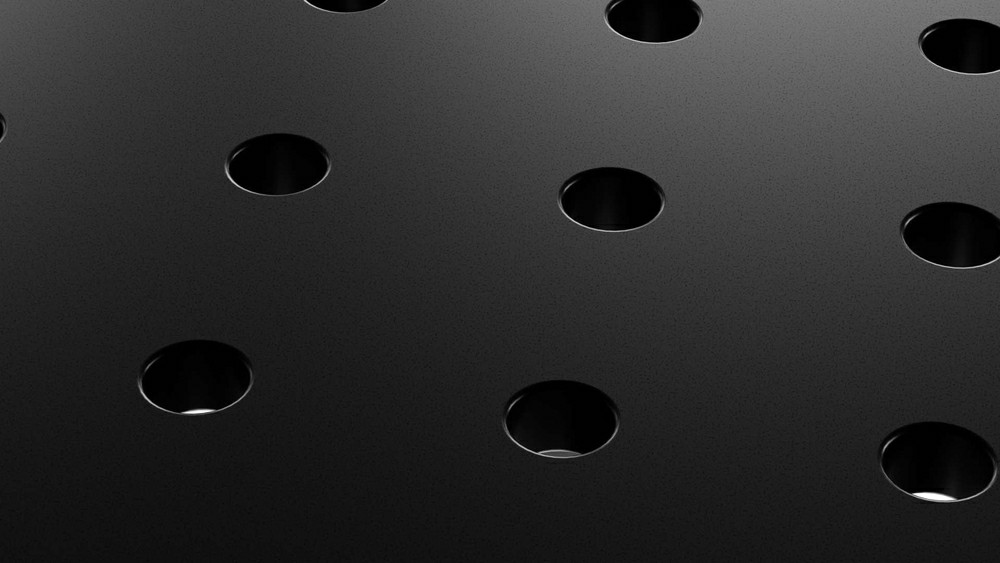

Плазменное азотирование и твёрдость по Виккерсу
Плазменное азотирование — это упрочняющая обработка поверхности. После такой обработки поверхность стола становится твёрже и лучше переносит контакт с деталями, оснасткой, зажимами и сварочными брызгами. Для промышленных столов D28 это особенно важно, потому что рабочая поверхность ежедневно испытывает ударные, точечные и абразивные нагрузки.
550–750 HV по Виккерсу
HV — показатель твёрдости по Виккерсу. Чем выше значение, тем лучше поверхность сопротивляется вмятинам, задирам и абразивному износу.
Защита от износа
Азотированная поверхность дольше сохраняет рабочие свойства при частой установке деталей и перестановке оснастки.
Меньше налипания брызг
Обработка поверхности помогает снизить воздействие сварочных брызг и облегчает уход за рабочей зоной.
Без азотирования
Поверхность быстрее изнашивается при частом контакте с деталями, оснасткой и сварочными брызгами.
После азотирования
Твёрдость поверхности может достигать 550–750 HV по Виккерсу, повышается стойкость к износу и повреждениям.
D16 или D28: какую систему выбрать
Обе системы используются для точной сборки и сварки, но рассчитаны на разные задачи. D16 чаще выбирают для компактных и средних изделий, D28 — для тяжёлых конструкций, крупных сборок и высокой производственной нагрузки. При этом D28 обозначает диаметр отверстий 28 мм, а не единственный шаг сетки: рабочая поверхность может иметь сетку 100×100 или 50×50 мм в зависимости от исполнения.
| Задача | Что выбрать | Почему |
|---|---|---|
| Небольшие изделия и компактные рабочие места | D16 | Достаточно точности и удобства при меньших габаритах системы. |
| Универсальные слесарно-сварочные работы | D16 | Подходит для большинства стандартных задач без тяжёлых нагрузок. |
| Крупные металлоконструкции | D28 | Выше жёсткость, больше запас прочности и удобнее работа с массивными деталями. |
| Большая нестандартная рабочая зона | Модульный D28 | Можно собрать поверхность из наборных пластин под нужный размер и конфигурацию. |
| Роботизированные комплексы | D28 | Система подходит для точного позиционирования и промышленной автоматизации. |
Где применяются сварочные столы D28
Система D28 особенно полезна на производствах, где важны точность, повторяемость и способность работать с тяжёлыми деталями без потери стабильности.

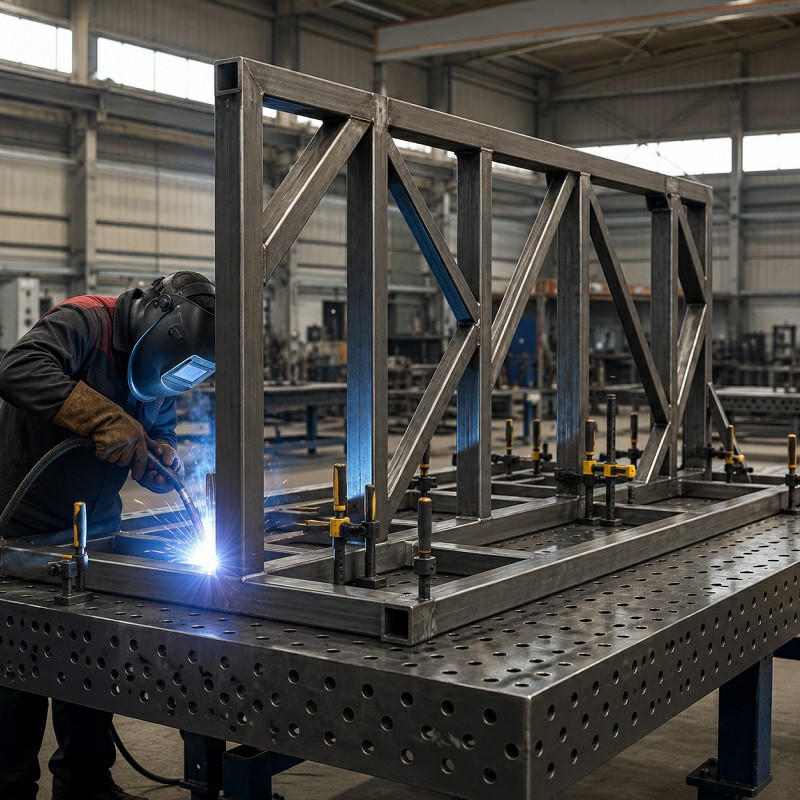

Металлоконструкции
Сборка рам, опор, корпусов, сварных узлов и пространственных конструкций.

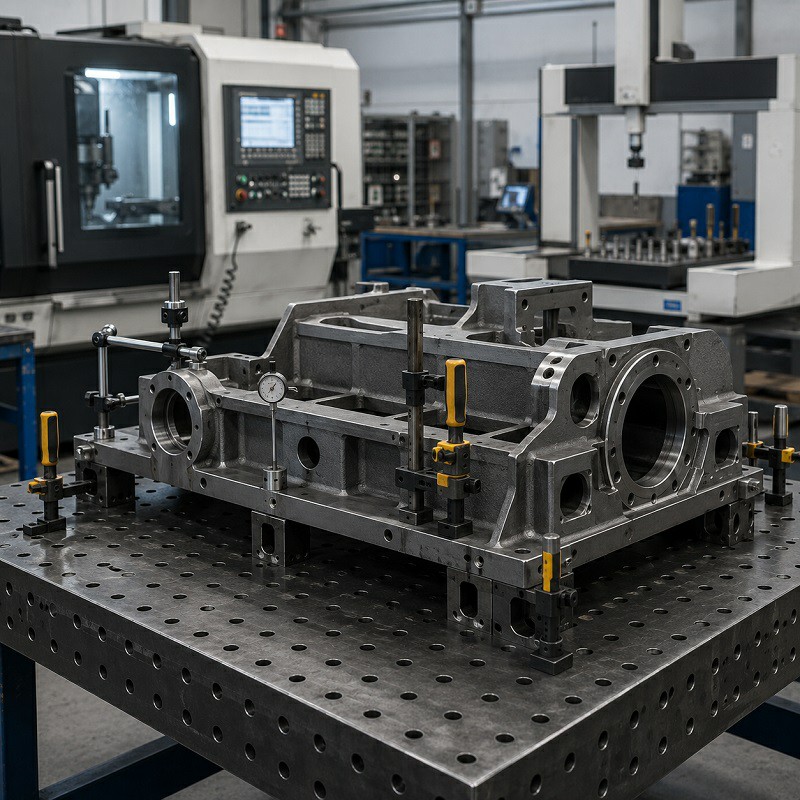

Машиностроение
Фиксация деталей, узлов и заготовок перед сваркой, сборкой или контролем геометрии.

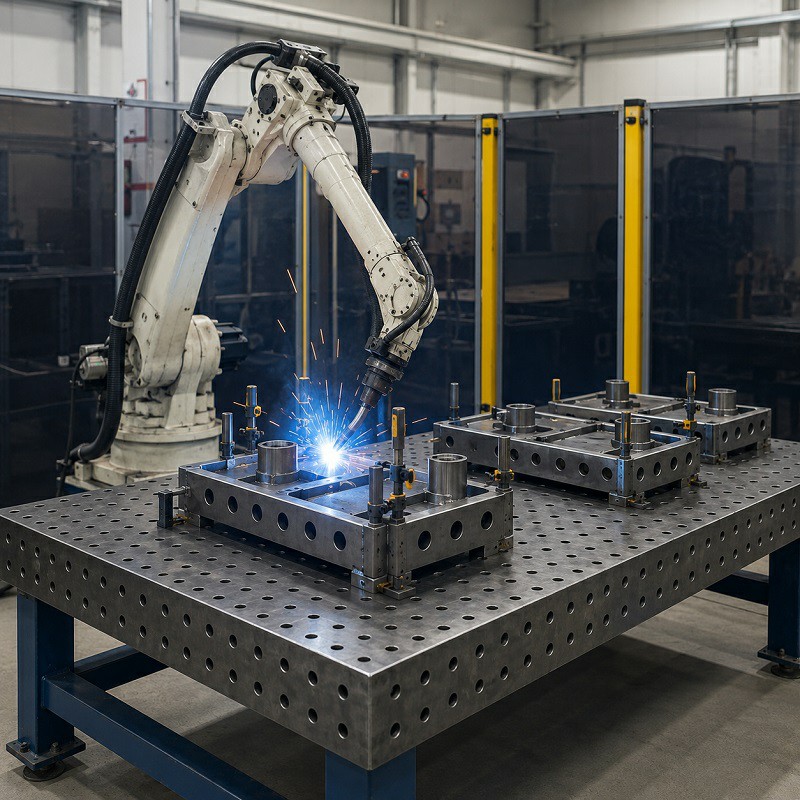

Роботизация
Использование стола как точной базы для фиксации деталей в автоматизированных процессах.

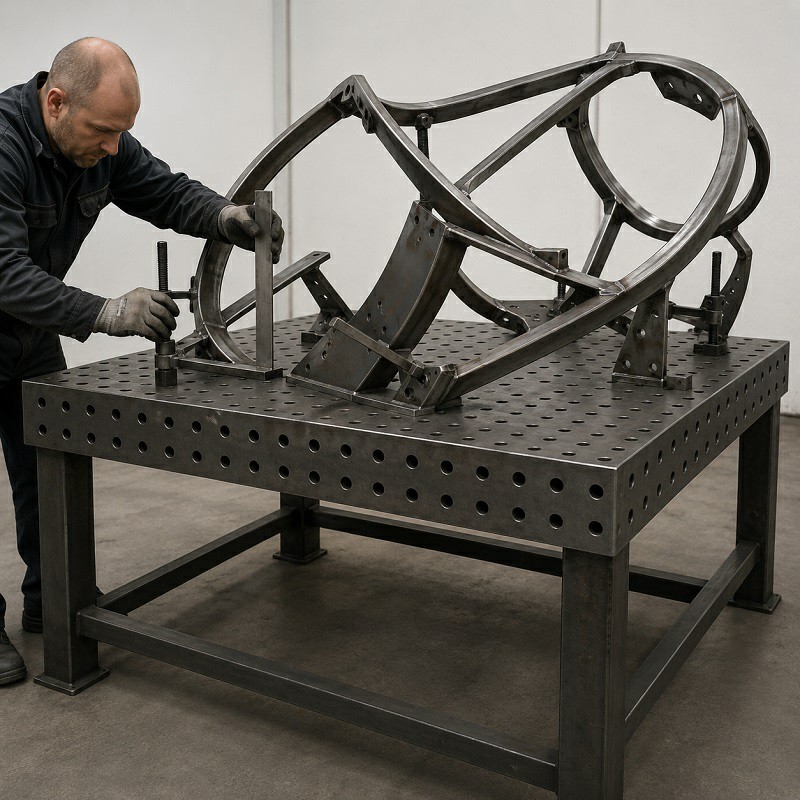

Нестандартные изделия
Работа с изделиями, где часто меняются размеры, конфигурация и требования к фиксации.
Итог: чем сильна 28 серия
Сварочные столы D28 — это промышленная система для точной сборки и сварки, рассчитанная на годы интенсивной эксплуатации. Классические столы дают жёсткую рабочую базу для тяжёлых изделий, а модульные решения позволяют расширять поверхность, менять конфигурацию и обслуживать отдельные секции — без замены стола целиком.
Частые вопросы о сварочных столах D28
Чем D28 отличается от D16?
D28 рассчитан на более тяжёлые и крупные задачи. У него больше диаметр отверстий, выше запас прочности и шире возможности для промышленной оснастки.
Чем классический D28 отличается от модульного?
Классический D28 — это жёсткая промышленная рабочая база. Модульный D28 собирается из наборных пластин и удобен для нестандартных размеров, расширения и ремонта отдельных секций.
Что означает твёрдость 550–750 HV по Виккерсу?
Это показатель твёрдости поверхности после упрочняющей обработки. Чем выше значение HV, тем лучше поверхность сопротивляется износу, задирам и механическим повреждениям.
Зачем нужно плазменное азотирование?
Азотирование повышает твёрдость поверхности и защищает стол от износа, задиров, царапин и сварочных брызг при интенсивной эксплуатации.
Какая координатная сетка бывает у столов D28?
В зависимости от модели применяются варианты 100×100 и 50×50 мм. Сетка 100×100 мм удобна для крупных сборок, а более плотная сетка 50×50 мм предоставляет больше точек установки оснастки. В обоих случаях диаметр системных отверстий составляет 28 мм.
Подходит ли D28 для серийного производства?
Да. Координатная сетка, совместимость с оснасткой и высокая жёсткость делают D28 удобным для повторяемых сборочных и сварочных операций.
Сколько стоит сварочный стол D28?
Цена зависит от размера рабочей поверхности, шага сетки, наличия азотирования и комплекта оснастки. Присылайте параметры задачи — рассчитаем точную стоимость.
В какие сроки можно получить стол D28?
Сроки зависят от выбранной конфигурации, размера рабочей поверхности и комплекта оснастки. Уточним точные сроки после того, как вы опишете задачу.
