Оснастка для сварочных столов D16: виды, назначение и подбор комплекта
Сварочный стол создаёт точную рабочую плоскость и координатную систему, но именно оснастка превращает его в универсальное сборочно-сварочное приспособление. Разбираемся, какие упоры, угольники, струбцины, болты, призмы и блоки расширения нужны для рам, каркасов, ограждений, лестниц и серийных изделий.
Что такое оснастка для сварочного стола D16
Оснастка D16 — это съёмные элементы, которые устанавливаются в системные отверстия диаметром 16 мм на столешнице, боковых стенках стола, угольниках и блоках расширения.
С её помощью заготовки не просто кладут на ровную поверхность. Им задают точное положение, угол и высоту, после чего удерживают во время прихватки и сварки. Конфигурацию можно разобрать и собрать заново под другое изделие.

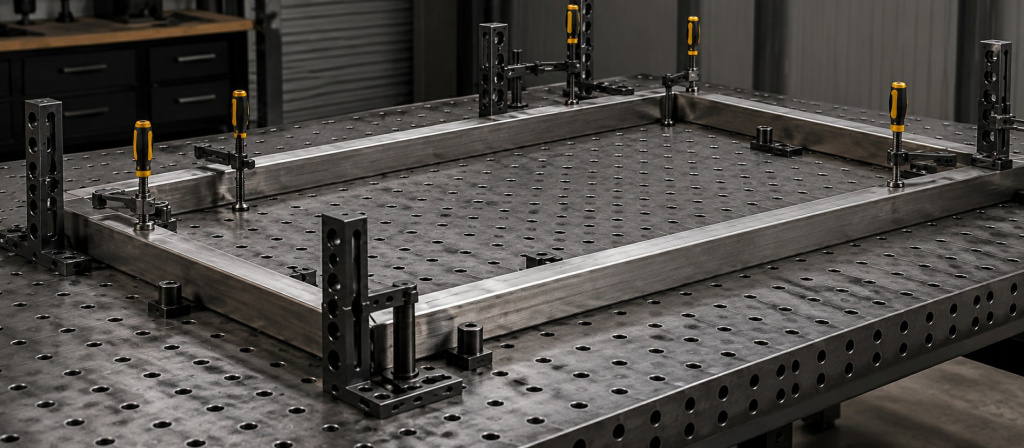

Поэтому сварочный стол D16 правильнее рассматривать не как обычный металлический верстак, а как основу координатно-сборочной системы. Стол отвечает за базовую плоскость, а оснастка — за положение и фиксацию деталей.

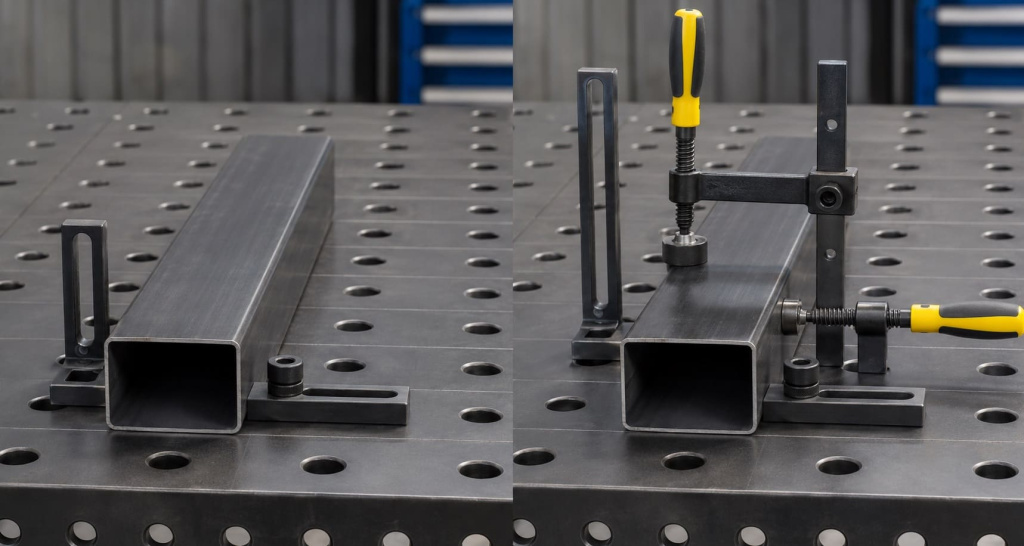

Упор задаёт положение. Струбцина удерживает деталь.
Эти элементы работают вместе, но выполняют разные задачи. Одна струбцина без правильно выбранной базы не гарантирует точную геометрию изделия.
| Задача | Что делает оснастка | Какие элементы применяют |
|---|---|---|
| Выставить профиль по линии | Создаёт повторяемую базовую поверхность | Прямые и ступенчатые упоры |
| Собрать угол 90° | Задаёт взаимное положение деталей | Угловые упоры, наружные углы, угольники |
| Удержать заготовку | Ограничивает сдвиг, подъём и поворот | Струбцины |
| Собрать наклонный элемент | Помогает выставить и повторить требуемый угол | Угольники и регулируемые угловые элементы |
| Создать вторую рабочую плоскость | Расширяет систему по горизонтали или вертикали | Блоки расширения и объёмные угольники |
| Повторять одинаковые изделия | Сохраняет базовые точки и схему сборки | Набор упоров, угольников, болтов и струбцин |
Как работает модульная система D16
Координатная сетка позволяет устанавливать элементы оснастки в разных точках. Из них формируется временный шаблон, кондуктор или сборочное приспособление под конкретную конструкцию.
Даже жёсткая фиксация не может полностью исключить усадку и температурные деформации металла. Результат зависит также от последовательности прихваток и швов, тепловложения, толщины деталей, зазоров и симметрии сварки.
Основные виды оснастки D16
Комплект лучше собирать не по принципу «купить понемногу всего», а по функциям. Для полноценной схемы нужны элементы базирования, крепления и фиксации.
Задают базовую линию, ограничивают движение заготовки, помогают выдерживать расстояние и повторять одно положение в серии изделий.
Используются для сборки под 90°, выставления стоек, создания вертикальной плоскости и работы с пространственными каркасами.
Создают усилие, удерживают деталь у базы и ограничивают её подъём. Подбираются по вылету, ходу и доступу к зоне сварки.
Помогают выставлять детали под произвольным углом при сборке лестниц, ферм, подкосов и рам со скосами.
Добавляют рабочую плоскость, позволяют поднять деталь, работать вертикально или расширить конфигурацию за пределы столешницы.
Поддерживают круглые, цилиндрические и нестандартные детали, которые невозможно устойчиво базировать непосредственно на плоскости.

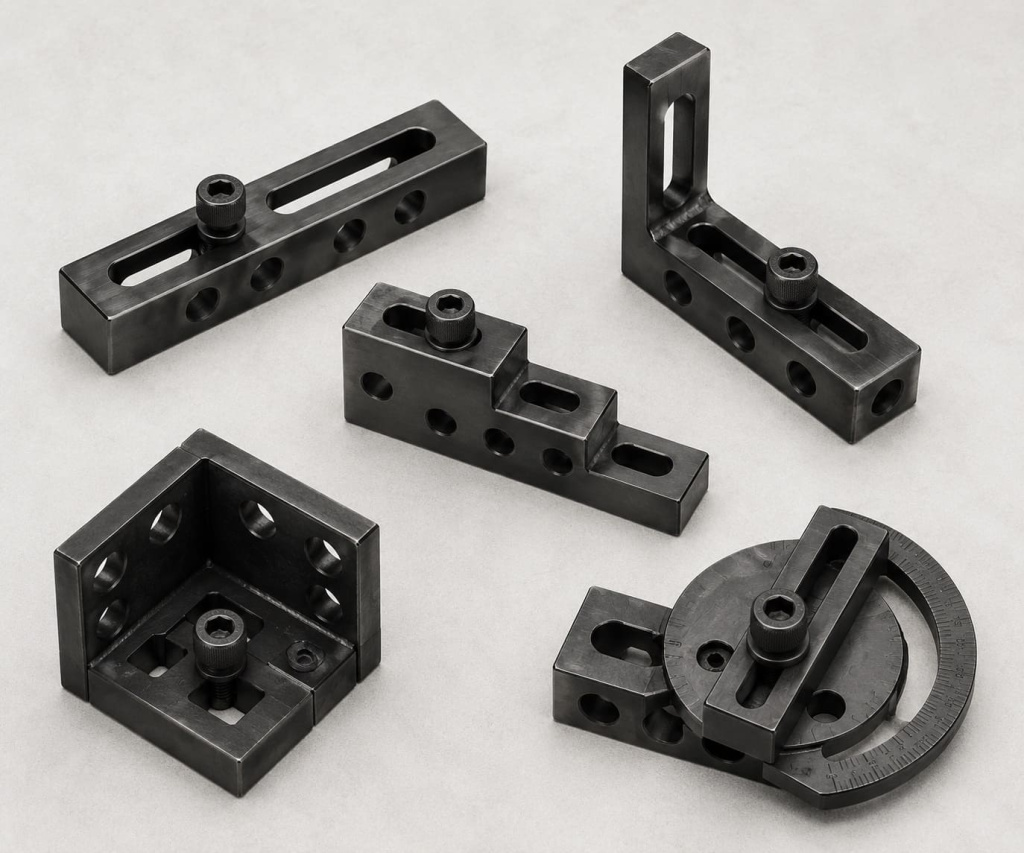

Упоры и угольники: как задаётся геометрия
Упор превращает выбранную точку координатной сетки в физическую базу: к нему прижимают заготовку, что позволяет быстро повторить её положение и ограничить смещение во время прихватки.
Прямые и угловые упоры
Прямые элементы удобны для профиля, полосы и листа. Угловые формируют базу сразу по двум направлениям и ускоряют сборку прямоугольных рам.
Ступенчатые упоры
Несколько рабочих граней позволяют выбирать точку контакта и адаптировать базирование к высоте или форме заготовки.
Наружные углы и объёмные элементы
Используются, когда нужно выставить стойку, боковину или деталь не только на плоскости столешницы, но и в вертикальном направлении.
Регулируемые угольники
Нужны для конструкций, в которых рабочий угол отличается от 90°: лестничных маршей, раскосов, ферм, декоративных рам и опор.

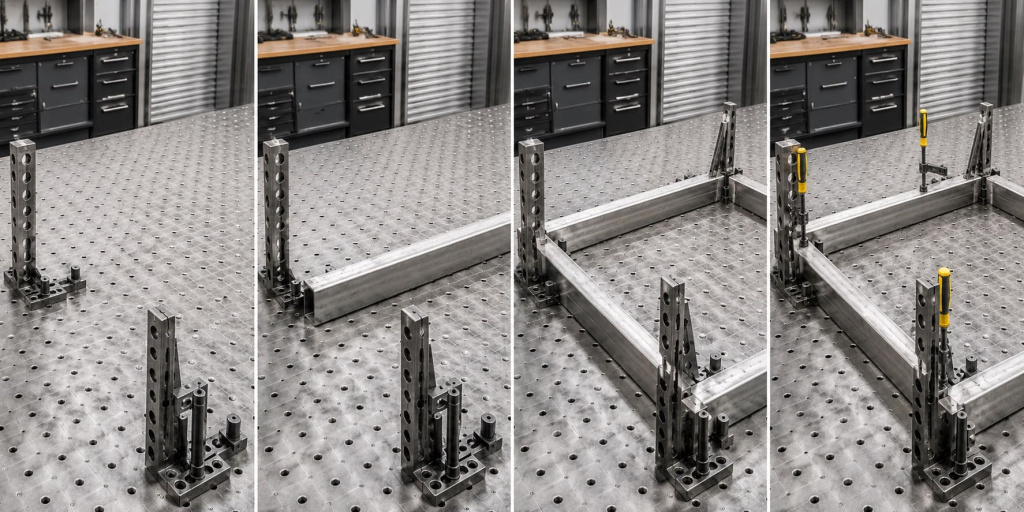

Для прямоугольной рамы два упора формируют основную базу, угловые элементы задают положение торцов, а дополнительные упоры отмечают место перемычек. После сварки первой рамы следующая заготовка устанавливается в ту же конфигурацию без полной повторной разметки.
Струбцины и болты: как удерживается деталь
После базирования заготовку нужно удержать у опорной поверхности. Для этого применяют струбцины, а упоры, угольники и блоки расширения крепят к столу болтами соответствующей системы.
| Элемент | Что делает | Что проверить при выборе |
|---|---|---|
| Болт D16 | Крепит упор, угольник или блок расширения к столу | Серию, длину резьбовой части и толщину соединяемых элементов |
| Вертикальная струбцина | Прижимает заготовку к плоскости столешницы | Высоту детали, ход, вылет и доступ к зоне шва |
| Боковая струбцина | Прижимает деталь к упору или угольнику | Направление усилия и риск сдвинуть базовую оснастку |
| Быстродействующая струбцина | Сокращает время переналадки и повторной установки | Рабочий диапазон, удобство рукоятки и требуемое усилие |
| Прижимная пята | Передаёт усилие на поверхность заготовки | Форму детали, материал и площадь контакта |
Слишком большое усилие может продавить тонкостенный профиль, выгнуть лист или сместить конструкцию относительно базы. Надёжнее распределить фиксацию по нескольким точкам и использовать достаточную площадь контакта.
Блоки расширения: больше, чем просто удлинение стола

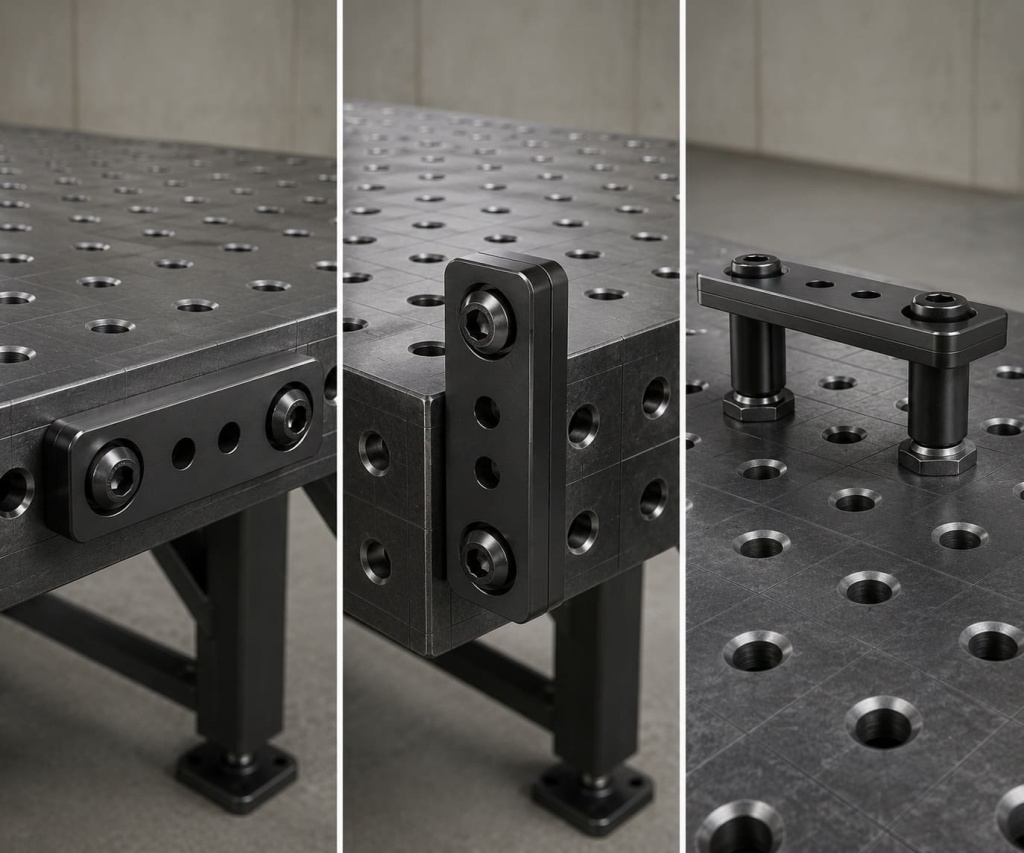

Блок расширения создаёт дополнительную перфорированную плоскость. Его можно использовать горизонтально, вертикально или как промежуточную опору в пространственной сборке.
Блок позволяет вынести базу или точку фиксации за пределы основной столешницы.
На установленном вертикально блоке можно закрепить упоры и струбцины для стоек и боковых элементов.
Блок помогает поднять часть конструкции или сформировать ступенчатую сборочную поверхность.
Что означает толщина стали блока
В каталоге могут быть блоки одинакового габарита, но с разной толщиной стали. Это влияет на собственную массу и жёсткость элемента. Выбор нельзя делать только по принципу «чем толще, тем лучше»: нужно учитывать задачу, способ установки, массу изделия, длину консольного вылета и допустимую нагрузку конкретной модели.
Перед покупкой проверьте не только размер блока, но и его серию, массу, толщину стали, расположение отверстий и способ крепления к вашему столу.
Как сформировать комплект оснастки
Комплект можно формировать поэтапно под реальные изделия. Общее количество предметов само по себе не отвечает на главный вопрос: хватит ли упоров, угольников, болтов, струбцин, призм и блоков расширения для вашей типовой конструкции.
| Вариант | Когда подходит | Что обязательно проверить |
|---|---|---|
| Стартовый комплект | Первый стол, базовые рамы и несложные единичные работы | Есть ли минимум упоров, угольников, болтов и струбцин |
| Комплект для типовой мастерской | Небольшая мастерская и регулярная работа с профильной трубой | Достаточно ли одинаковых элементов для одновременной фиксации |
| Расширенный комплект | Разные изделия, частые переналадки, повторяющиеся конструкции | Баланс между базированием, угловой сборкой и фиксацией |
| Производственный комплект | Производственный участок, сложные каркасы и несколько рабочих схем | Не дублирует ли набор уже имеющуюся оснастку |
| Поштучный подбор | Есть чёткая технология или уже сформирован основной парк | Совместимость, требуемое количество и конкретные рабочие размеры |
Считайте, сколько точек нужно одновременно базировать и фиксировать в самой сложной типовой конструкции. Для большой рамы четыре разных элемента могут быть менее полезны, чем восемь одинаковых упоров и несколько дополнительных струбцин.

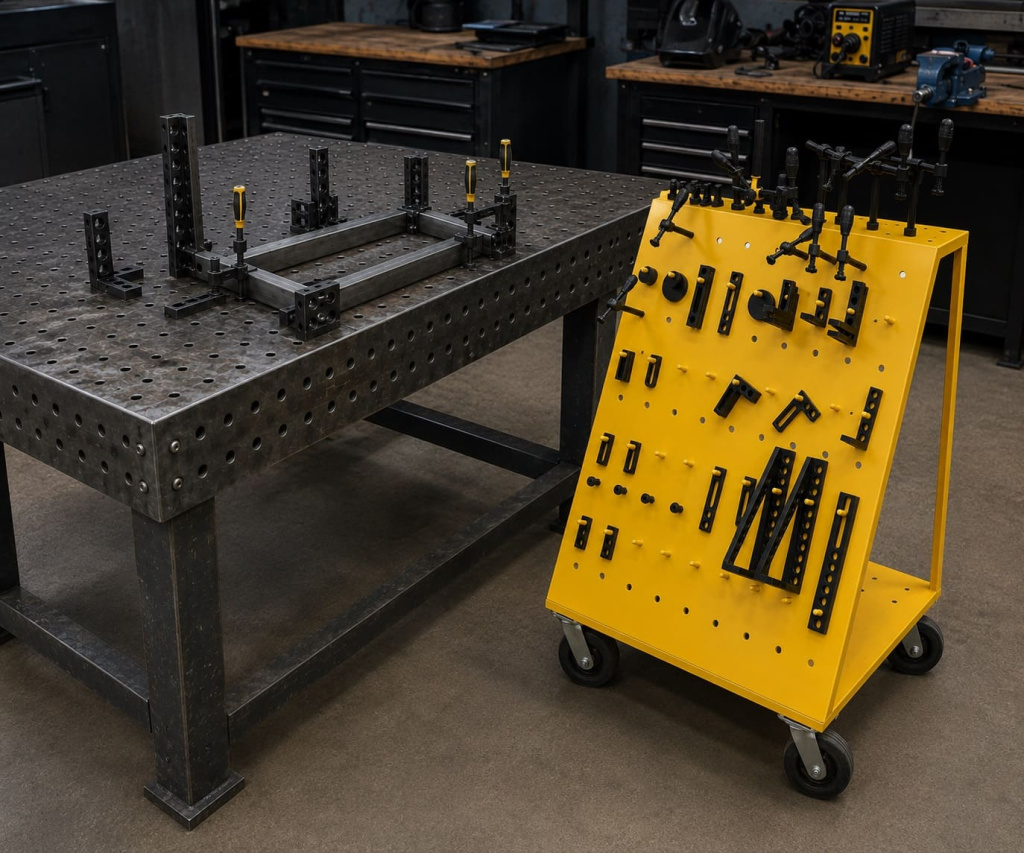

Хранение оснастки — часть технологии рабочего места
Если болты, упоры и струбцины лежат вперемешку на столешнице или в закрытом ящике, переналадка занимает больше времени. Оснастка быстрее загрязняется, отдельные детали теряются, а рабочая плоскость используется как склад.
Настенный органайзер подходит для постоянного рабочего места. Мобильный вариант удобен, если оснастку используют у нескольких столов или конфигурация участка меняется.
- каждый элемент виден и быстро доступен;
- проще контролировать комплектность;
- снижается время поиска и переналадки;
- столешница остаётся свободной;
- оснастка меньше контактирует с пылью, окалиной и брызгами.
Совместимость: почему маркировки D16 недостаточно
Одинаковый диаметр системного отверстия не всегда означает полную взаимозаменяемость всех элементов. В каталоге оснастка разделена по сериям, и это разделение нужно учитывать при подборе.
Отдельная группа оснастки для соответствующих серий столов. При выборе проверяйте параметры конкретной позиции и исполнение вашего стола.
Перейти в разделВ этой группе представлены отдельные элементы, комплекты, блоки расширения и решения для хранения.
Перейти в разделОснастку для столов Spark следует выбирать в соответствующем подразделе и сверять по характеристикам конкретного товара.
Перейти в раздел- серию сварочного стола и серию оснастки;
- фактический диаметр и конструкцию крепёжного элемента;
- толщину соединяемых деталей и длину резьбовой части болта;
- геометрию отверстий и допустимый пакет соединения;
- рабочую высоту упора, вылет и ход струбцины;
- рекомендации производителя конкретной позиции.

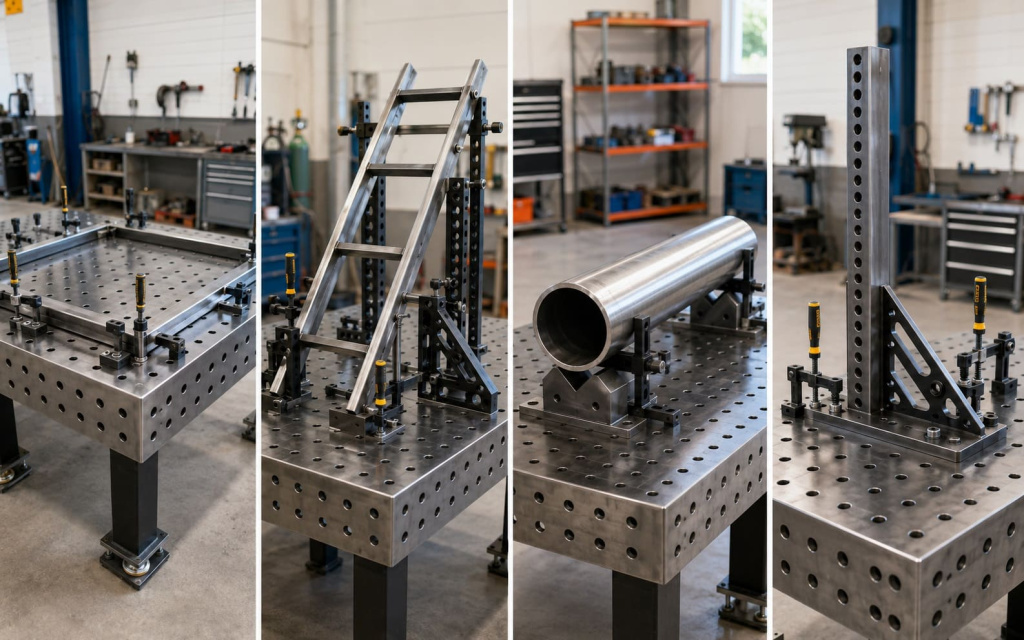

Как подобрать оснастку под свои изделия
Начинайте не с перечня аксессуаров, а с типовой детали. Представьте самый сложный узел, который регулярно собирается на столе, и разложите задачу на базирование, поддержку и фиксацию.
- прямые и угловые упоры;
- болты D16;
- вертикальные и боковые струбцины;
- дополнительные упоры под перемычки;
- угольники для высоких деталей.
- несколько точек базирования по длине;
- удлинённые или ступенчатые упоры;
- блоки расширения;
- дополнительные точки фиксации;
- опоры для исключения провисания.
- регулируемые угольники;
- упоры для повторения шага;
- угольники для вертикальной сборки;
- струбцины с удобным доступом к наклонным деталям.
- призмы или специальные опоры;
- ограничители продольного перемещения;
- струбцины с подходящей контактной поверхностью;
- парная установка опор для устойчивости.
- дублирующие упоры и болты;
- быстродействующие струбцины;
- фиксированная схема базирования;
- органайзер рядом со столом;
- контрольный образец или карта установки.
- универсальный комплект из основных видов оснастки;
- несколько типов углов и упоров;
- регулируемые элементы;
- мобильное хранение;
- резерв болтов D16.
Чек-лист перед заказом
| Вопрос | Зачем он нужен |
|---|---|
| Какие изделия собираются чаще всего? | Определяет форму баз, тип углов и число повторяющихся элементов |
| Каковы максимальные размеры и масса конструкции? | Помогает оценить количество точек поддержки и фиксации |
| Сборка идёт только на плоскости или также вертикально? | Показывает, нужны ли объёмные угольники и блоки расширения |
| Есть ли круглые трубы и цилиндрические детали? | Определяет необходимость призм и специальных опор |
| Нужно ли повторять одинаковые изделия? | Влияет на число упоров и выбор струбцин |
| Сколько точек фиксируется одновременно? | Позволяет рассчитать реальное количество болтов и струбцин |
| Какая серия стола используется? | Нужна для проверки совместимости оснастки |
| Где будет храниться комплект? | Помогает предусмотреть настенный или мобильный органайзер |
Частые ошибки при выборе и использовании
Уход за оснасткой
Окалина и сварочные брызги мешают точному прилеганию и установке элементов.
Подвижные и резьбовые части должны работать свободно, без закусывания и перекоса.
Болты, упоры и струбцины не предназначены для правки деталей ударами.
Повреждённая пята или заусенец могут оставлять следы и смещать деталь.
Организованное хранение защищает элементы и упрощает контроль комплектности.
Средства очистки и смазки должны подходить для материала и покрытия конкретной оснастки.
Вопросы и ответы
Подходит ли любая оснастка D16 к любому столу с отверстиями 16 мм?
Не всегда. Диаметр отверстия — только один параметр. Нужно сверять серию, размеры и конструкцию крепёжного элемента, толщину соединяемых деталей, рабочую высоту и рекомендации производителя.
Что нужно купить вместе с первым столом D16?
Базовый рабочий минимум обычно включает болты D16, несколько упоров, угольники и струбцины. Точный состав зависит от того, какие изделия будут собираться.
Что важнее — упоры или струбцины?
Упоры задают положение детали, а струбцины удерживают её в этом положении. Полноценная схема требует и базирования, и прижима.
Можно ли собирать детали вертикально?
Да. Для этого используют угольники, блоки расширения и другие элементы, формирующие дополнительную вертикальную рабочую плоскость.
Для чего нужен блок расширения?
Он расширяет рабочую конфигурацию: создаёт дополнительную плоскость, позволяет вынести точку фиксации за край стола, поднять деталь или работать вертикально.
Лучше купить готовый комплект или собрать оснастку поштучно?
Готовый комплект удобен для запуска нового рабочего места и разнообразных задач. Поштучный подбор рациональнее, когда уже известна технология или требуется увеличить количество конкретных элементов.
Сколько струбцин нужно для сварочного стола?
Универсального числа нет. Нужно посчитать точки, которые одновременно прижимаются в самой сложной типовой конструкции, и добавить небольшой резерв.
Предотвращает ли оснастка сварочные деформации?
Она помогает удерживать детали и контролировать геометрию, но не исключает температурную усадку. Необходимы правильная последовательность прихваток и швов и промежуточная проверка размеров.
Нужны ли призмы для профильной трубы?
Для прямоугольного профиля, уложенного плоскостью, они обычно не обязательны. Призмы особенно полезны для круглых труб, валов и деталей, которые могут перекатываться.
Где лучше хранить оснастку?
На настенном или мобильном органайзере рядом со столом. Это ускоряет переналадку, освобождает рабочую поверхность и помогает контролировать комплектность.
Для точного подбора нужно знать серию стола, размеры и геометрию деталей, число одновременных точек базирования и фиксации, необходимость вертикальной сборки и повторяемость изделий.
