У паллетного стеллажа нет одной универсальной грузоподъёмности. Нагрузку на ярус, секцию и раму проверяют отдельно. На примере серии СТСМ показываем, как читать таблицы нагрузок, учитывать высоту первого яруса и определять необходимые данные для подбора стеллажа.
Сначала определяют фактическую нагрузку на каждый ярус и сравнивают её с допустимой нагрузкой на пару ригелей. Затем учитывают суммарную загрузку ярусов при проверке рам.
Допустимая нагрузка на раму зависит от её исполнения, высоты первого яруса и конфигурации стеллажа. Промежуточная рама воспринимает усилия от соседних секций. Поэтому суммарную нагрузку одной секции нельзя автоматически приравнивать к нагрузке на отдельную раму.

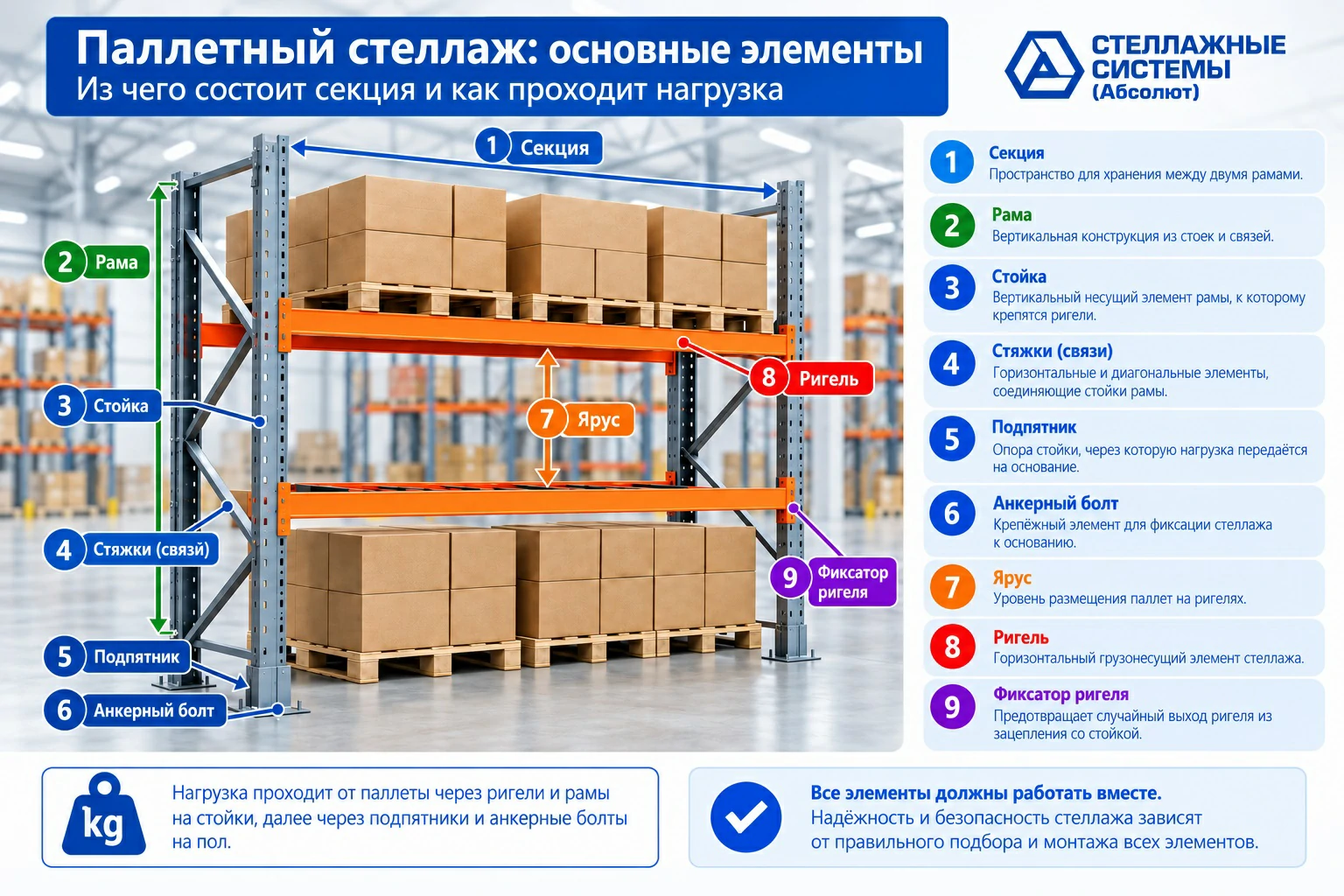

Как нагрузка проходит через паллетный стеллаж
Паллета с грузом опирается на ригели. Через зацепы ригелей нагрузка передаётся на стойки рам, затем через подпятники — на основание.
Нагрузка на паллету, ярус, секцию и раму — в чём разница
При подборе необходимо различать фактическую массу грузов и допустимые нагрузки на элементы конструкции.
| Показатель | Что означает | Для чего нужен |
|---|---|---|
| Масса паллеты с грузом | Масса одной грузовой единицы, включая поддон. | Исходные данные для определения загрузки яруса. |
| Фактическая нагрузка на ярусе | Суммарная масса всех паллет с грузом, размещённых на одном ярусе. | Её сравнивают с допустимой нагрузкой на пару ригелей при предусмотренном распределении груза. |
| Нагрузка на секцию | Суммарная масса грузов на ярусах между двумя рамами. | Показывает фактическую загрузку секции. Груз на полу, не опирающийся на стеллаж, сюда не включают. |
| Допустимая нагрузка на раму | Предельное значение для конкретного исполнения рамы при предусмотренной конфигурации. | Проверка с учётом положения ярусов и нагрузок от примыкающих секций. |
На одном ярусе стоят три паллеты по 800 кг, включая массу поддонов.
Фактическая нагрузка на ярус: 3 × 800 = 2400 кг.
Если в секции четыре таких яруса, суммарная нагрузка на секцию составит 9600 кг.
Это фактическая загрузка, а не допустимая грузоподъёмность стеллажа. Для выбранной конфигурации необходимо проверить ригели и рамы.
Если груз расположен непосредственно на бетонном полу и не опирается на стеллаж, в нагрузку на секцию хранения его не включают. Воздействие этого груза на основание учитывают отдельно.
От чего зависит допустимая нагрузка ригелей
На допустимую нагрузку влияют длина ригеля, сечение, исполнение профиля и условия размещения груза. Значения для одного исполнения нельзя переносить на другое.
Пример СТСМ: почему нельзя выбирать ригель только по длине
Рассмотрим паллетные ригели СТСМ сечением 100×50 мм. Значения в таблице относятся к нагрузке на один ярус с парой ригелей.
| Длина ригеля | Нагрузка на ярус | Пояснение |
|---|---|---|
| 1800 мм | 3200 кг | Значение для данного типоразмера. |
| 2250 мм | 2600 кг | Для этой длины предусмотрено отдельное значение. |
| 2700 мм | 2100 кг | Три паллеты по 800 кг превышают этот предел. |
| 3300 мм | 1200 кг | Значение для ригелей 3300×100×50 мм. |
| 3600 мм | 1200 кг | Совпадение нагрузки не означает взаимозаменяемость изделий. |
Нагрузка на ярус, кг
1800 мм — 3200 кг
2250 мм — 2600 кг
2700 мм — 2100 кг
3300 мм — 1200 кг
3600 мм — 1200 кг
Для пары паллетных ригелей СТСМ 1800×125×50 мм в технической таблице указано до 4200 кг на ярус.
Для пары ригелей 1800×100×50 мм предусмотрено 3200 кг на ярус.
Значения относятся к конкретным исполнениям ригелей. Они не определяют допустимую нагрузку на всю секцию: рамы и остальную конструкцию проверяют отдельно.
Три паллеты по 800 кг создают фактическую нагрузку на ярус 2400 кг.
Для пары паллетных ригелей СТСМ 2700×100×50 мм табличный предел составляет 2100 кг.
2400 кг больше 2100 кг. Такое сочетание не подходит по нагрузке на ярус.
Необходимо подобрать другое исполнение ригелей либо изменить конфигурацию. Затем следует проверить конструкцию в целом.
Если масса каждой паллеты с поддоном составляет 600 кг, три паллеты дадут 1800 кг. Это ниже табличного предела 2100 кг, но не подтверждает допустимость всей конструкции.
Для однополочных и двухполочных ригелей СТСМ предусмотрены отдельные таблицы. Их значения нельзя использовать вместо данных для паллетных ригелей.
Для подбора оборудования под конкретный груз можно заполнить опросный лист.
Сравните массу груза с таблицей СТСМ
Выберите длину паллетного ригеля СТСМ сечением 100×50 мм и укажите массу всех паллет на одном ярусе, включая поддоны.
Проверка относится только к выбранной строке таблицы.
Это предварительное сравнение, а не расчёт всего стеллажа. Дополнительно проверяют размещение и опирание паллет, состояние поддонов, допустимые нагрузки на рамы, соединения и основание, а также документацию конкретной конфигурации.
Нагрузки на рамы СТСМ
Для сравнения рассмотрим два исполнения: раму с профилем 80 мм, исполнение 1, и раму с профилем 110 мм, исполнение 2.
Общая высота стеллажа и высота первого яруса — разные размеры. Табличные значения для рам зависят от высоты первого яруса и исполнения.
| Высота первого яруса | Рама 80 мм, исп. 1 | Рама 110 мм, исп. 2 |
|---|---|---|
| 1000 мм | 6000 кг | 15 000 кг |
| 1250 мм | 6000 кг | 14 500 кг |
| 1500 мм | 5800 кг | 13 700 кг |
| 1750 мм | 5500 кг | 12 700 кг |
| 2000 мм | 5100 кг | 11 400 кг |
| 2250 мм | 4650 кг | 9700 кг |
| 2500 мм | 2000 кг | 8300 кг |
Сравнение двух исполнений рам
■ Рама 80 мм, исп. 1 ■ Рама 110 мм, исп. 2
80 мм — 6000 кг
110 мм — 15 000 кг
80 мм — 6000 кг
110 мм — 14 500 кг
80 мм — 5800 кг
110 мм — 13 700 кг
80 мм — 5500 кг
110 мм — 12 700 кг
80 мм — 5100 кг
110 мм — 11 400 кг
80 мм — 4650 кг
110 мм — 9700 кг
80 мм — 2000 кг
110 мм — 8300 кг
Умножение допустимой нагрузки одной рамы на количество рам не является расчётом грузоподъёмности секции. Необходимо учитывать фактическую схему передачи усилий, расположение ярусов и нагрузки от примыкающих секций.
Посмотрите табличную нагрузку на раму СТСМ
Выберите исполнение рамы и высоту первого яруса. Пример покажет точное значение из таблицы без расчёта промежуточных высот.
Значение относится к выбранной раме при предусмотренной табличной конфигурации. Проверка всей конструкции должна учитывать нагрузки на каждую раму, в том числе от примыкающих секций.
Табличная нагрузка действует при заданных условиях
Нагрузку на ярусе необходимо распределять в соответствии с условиями, для которых установлено табличное значение.
Груз размещён без ударного воздействия на несущие элементы.
Паллеты опираются на ригели по предусмотренной схеме.
Возможный контакт погрузчика с ригелями и другие дополнительные воздействия учитывают при проектировании и эксплуатации.
Основание проверяют по реакциям от стоек
Нагрузка передаётся на пол через подпятники стоек. Для проверки основания учитывают усилия в местах установки и характеристики бетонной плиты, а не только среднюю массу груза на квадратный метр склада.
Для проверки основания определяют усилия в опорах. Тип и количество анкеров устанавливают для конкретной конструкции по проекту и технической документации изготовителя.
Переставили ригели — проверьте конфигурацию заново
Перестановка ригелей может изменить несущую способность стеллажа. Перед работами проверьте порядок изменения конфигурации, указанный в паспорте.
- Полностью разгрузите стеллажи в месте проведения изменений.
- Согласуйте новую конфигурацию с изготовителем или поставщиком, если паспорт не предусматривает другого порядка. Если согласование невозможно, изменение проводят только на основании расчётов несущей способности.
- Проверьте допустимые нагрузки на ригели, рамы, соединения и основание для новой конфигурации.
- После изменений обновите информационные таблички и указания о максимальных допустимых нагрузках.
- Внесите описание изменений в паспорт стеллажа. Укажите дату и наименование организации, проводившей работы.
Какие данные нужны для расчёта паллетного стеллажа
Для первичного подбора покупателю не требуется самостоятельно выбирать сечение ригелей и профиль стоек. Достаточно предоставить сведения о грузе и складе.
Размеры паллетомест, зазоры и проходы подробно рассмотрены в статье «Размещение грузов на паллетных стеллажах».
Частые практические вопросы
Сколько килограммов выдерживает ярус?
Универсального значения нет. Допустимая нагрузка зависит от длины и сечения ригелей, исполнения системы и условий распределения груза. Для установленного стеллажа используют паспорт и информационные таблички конкретной конфигурации.
Как определить допустимую нагрузку существующего стеллажа?
Установите серию и исполнение конструкции. Проверьте паспорт, маркировку, информационные таблички, расположение ярусов и состояние элементов. После изменения конфигурации требуется отдельная проверка.
Можно ли увеличить нагрузку заменой ригелей?
Не автоматически. Даже если новая пара ригелей выдерживает больше, ограничение могут задавать рамы, соединения или основание.
Изменение конфигурации требует согласования с изготовителем или поставщиком, если паспорт не предусматривает другого порядка. При невозможности согласования необходим расчёт несущей способности. После изменения обновляют паспорт и информационные таблички с допустимыми нагрузками.
Что делать, если паспорт потерян?
Не определяйте допустимую нагрузку по внешнему виду стойки или похожему товару из каталога. Зафиксируйте маркировку, размеры и исполнение элементов, фактическую схему ярусов и состояние конструкции.
Обратитесь к поставщику для идентификации стеллажа и определения необходимой проверки либо привлеките компетентного специалиста. До подтверждения допустимых нагрузок нельзя использовать неподтверждённые значения.
Нужен расчёт под ваш груз?
Сообщите размеры и максимальную массу паллеты с поддоном, количество паллетомест, желаемое число ярусов и параметры склада. Если части данных нет, специалист поможет их уточнить.
Заполнить опросный листВажное уточнение
Числовые значения в статье относятся только к указанным типоразмерам и исполнениям СТСМ. Перед загрузкой установленного стеллажа необходимо сверить его фактическую конфигурацию, паспорт и информационные таблички.
Общие требования к эксплуатации и изменению конфигурации приведены в ГОСТ Р 55525-2017.
