Настилы стеллажей СФМ: как учитывать нагрузку на ярус

В характеристиках стеллажа СФМ может быть указано 600 кг на ярус. Но это не значит, что груз массой 600 кг можно поставить в любое место полки.

Ярус состоит из пары ригелей и нескольких отдельных секций металлического настила. Ригели удерживают уровень целиком, а настилы непосредственно воспринимают вес груза. У каждого элемента своё ограничение по нагрузке. Кроме того, имеет значение, как именно груз стоит на полке: занимает несколько настилов или опирается на небольшой участок одного.

Как устроен металлический настил СФМ

Между двумя горизонтальными ригелями устанавливают отдельные металлические секции. Вместе они образуют полку для хранения коробок, деталей и оборудования. Настилы передают нагрузку ригелям, а те — рамам стеллажа.

В СФМ предусмотрены две серии: 250 и 300. Цифра обозначает ширину секции настила в миллиметрах. Глубина секций — 600, 800 или 1000 мм. Например, для яруса серии 250 длиной 2000 мм требуется восемь секций шириной по 250 мм. При необходимости применяют настилы с усилением.

Ригели СФМ окрашены в серый цвет RAL 7035; стандартный металлический настил — оцинкованный. Вариант покрытия и комплектацию уточняют при заказе.

Большая коробка и тяжёлая деталь: нагрузка будет разной

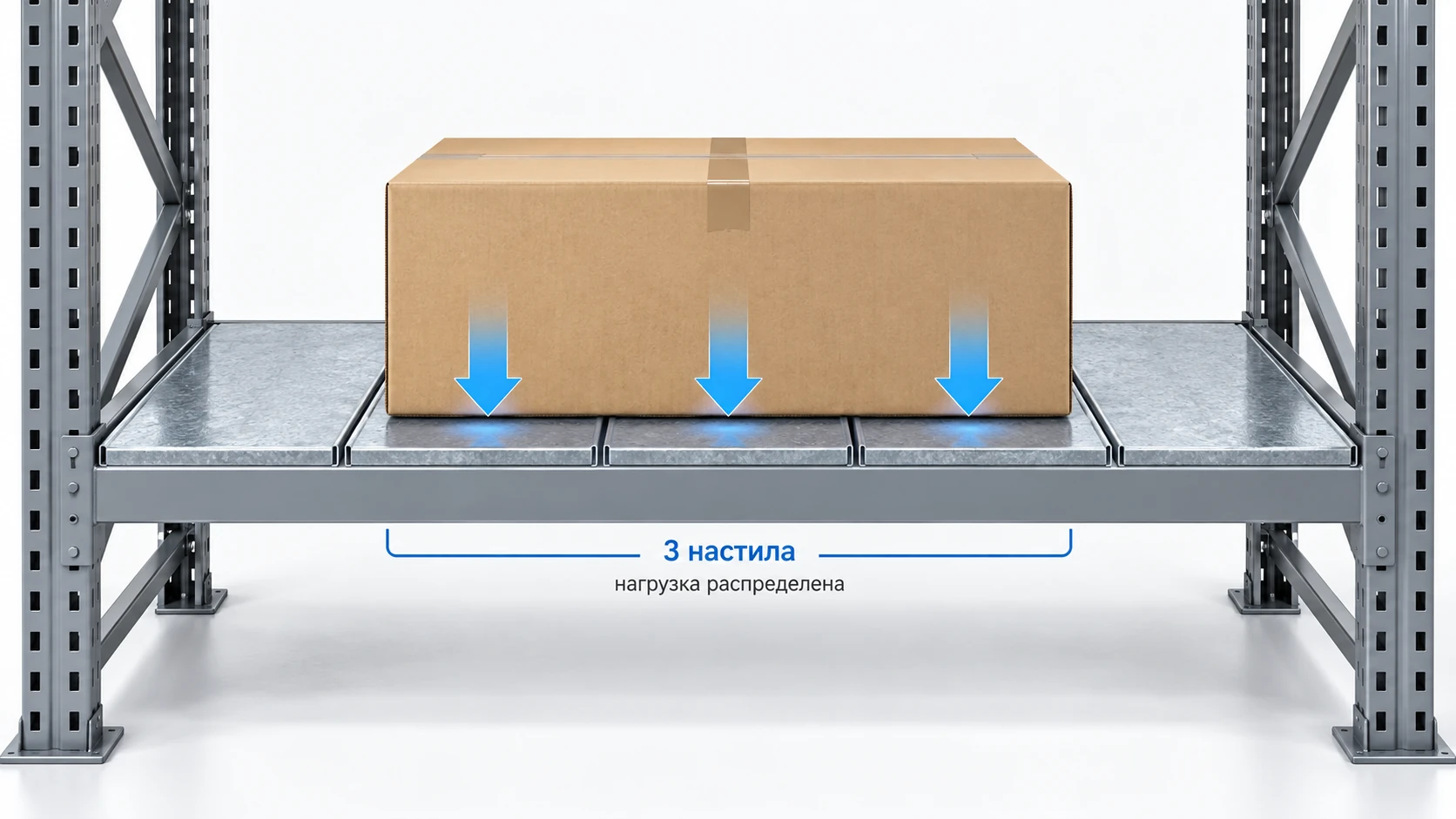

Коробка массой 120 кг занимает три секции

Представим крупную коробку с достаточно жёстким плоским дном. Она стоит не на одном настиле, а сразу на трёх соседних. Вес коробки передаётся всем секциям, на которые дно действительно опирается.

Значит ли это, что каждая получает ровно 40 кг? Не обязательно. Дно может прогибаться, коробка может стоять со смещением, а давление по её основанию — распределяться неравномерно. Поэтому простое деление 120 на три не подтверждает допустимость размещения. Но сам принцип понятен: крупный груз способен распределять вес между несколькими настилами.

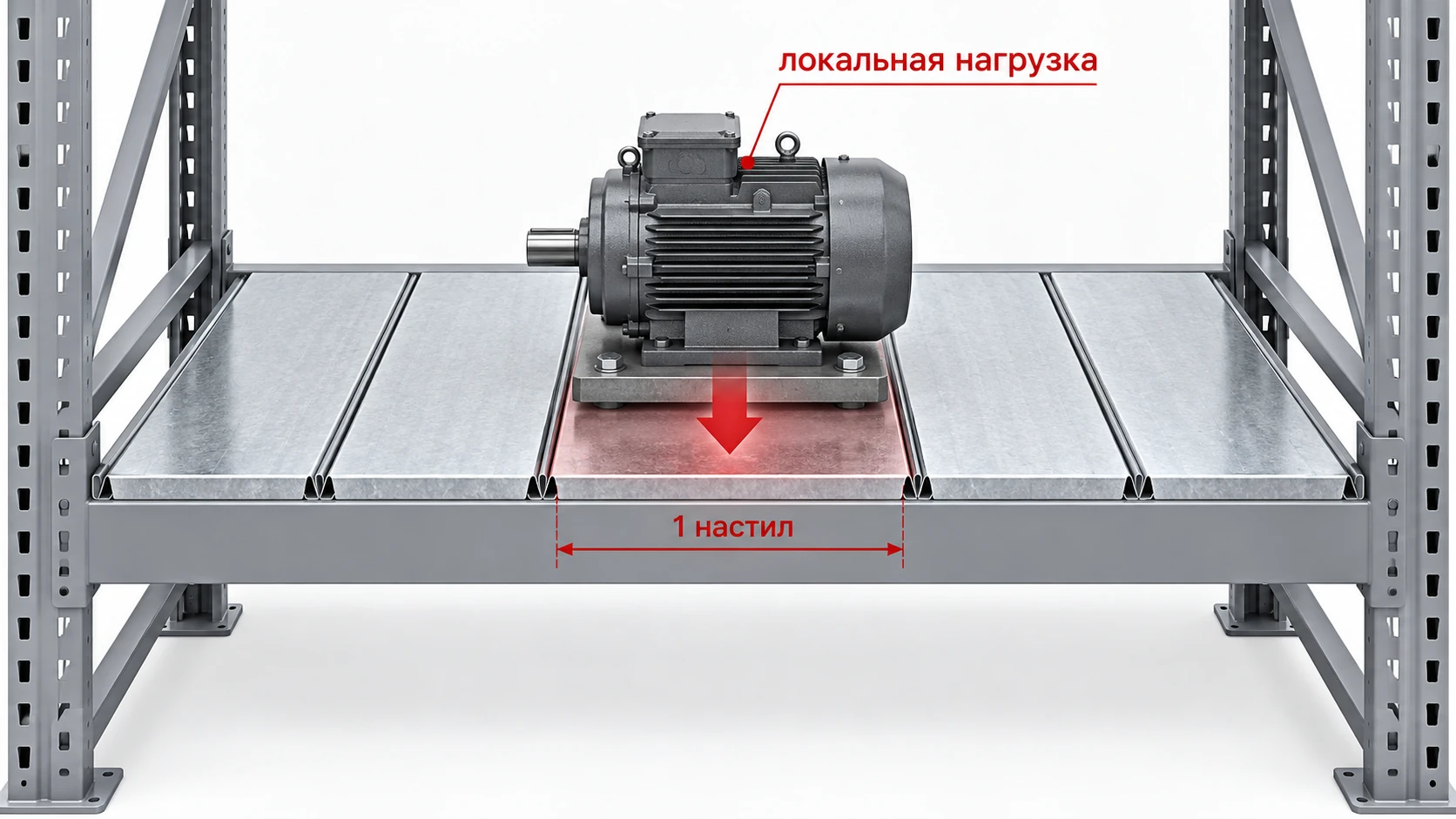

Деталь массой 90 кг стоит на одной секции

Теперь другой случай. Небольшую тяжёлую деталь поставили на одну секцию настила. Вся нагрузка приходится на неё, а не на ярус в целом. Если деталь опирается на узкую кромку или небольшую площадку, возникает локальная (сосредоточенная) нагрузка.

У настила СФМ 250×600 мм без усиления в таблице изготовителя указано 80 кг, с усилением — 100 кг. Однако эти значения нельзя автоматически применять к небольшой точке контакта. Даже если масса детали меньше 100 кг, её размещение на ограниченной площади требует отдельной проверки.

Особенно внимательно нужно подбирать полки для электродвигателей, редукторов, металлических заготовок и оборудования на ножках. Их масса может приходиться на две-четыре маленькие опоры, а не на всё основание.

Какую нагрузку выдерживает одна секция настила

Показатели зависят от глубины секции и наличия усиления. Для настилов шириной 250 и 300 мм изготовитель приводит следующие значения:

Это табличные нагрузки на отдельную секцию настила. Их нельзя считать разрешением на точечную нагрузку той же массы.

Зависимость закономерна: при увеличении глубины секция работает на большем пролёте и её допустимая нагрузка уменьшается. Усиление повышает нагрузочную способность настила, но не увеличивает допустимую нагрузку на ригели.

Почему нагрузку в характеристиках стеллажа указывают по ригелям

Ригели — несущие элементы яруса. Для каждой длины и сечения профиля изготовитель указывает допустимую равномерно распределённую нагрузку на пару ригелей. По этому параметру удобно сравнивать комплектации СФМ и подбирать стеллаж под обычные складские грузы, которые часто занимают значительную часть полки.

Именно поэтому показатель по ригелям имеет смысл использовать в карточках товаров. Но его нужно называть точно. «600 кг на пару ригелей» не означает «600 кг на любой участок металлического настила». При выборе полной комплектации проверяют ригели, настилы и допустимую нагрузку на стеллажную секцию.

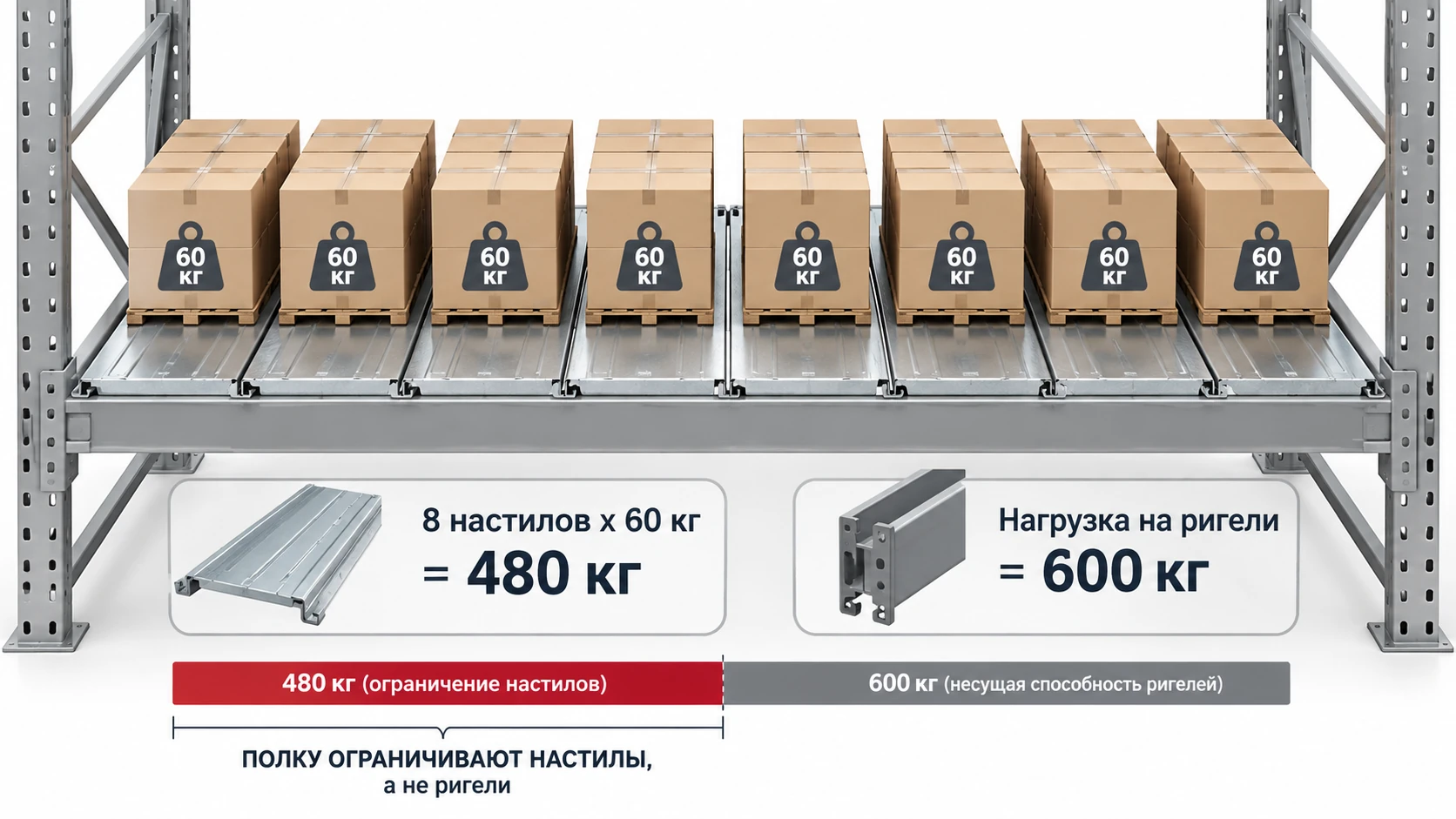

Пример: по ригелям 600 кг, по настилам — 480 кг

Возьмём СФМ серии 250: длина яруса 2000 мм, глубина 1000 мм. На нём восемь настилов размером 250×1000 мм без усиления. По таблице на один настил приходится до 60 кг. Для пары ригелей длиной 2000 мм и сечением 80/95 мм указано 600 кг равномерно распределённой нагрузки.

Если условно распределить груз равномерно между всеми восемью секциями, сумма их табличных нагрузок составит 8 × 60 = 480 кг. Следовательно, в этой комплектации ограничение настилов наступает раньше ограничения ригелей.

Если все восемь секций имеют усиление, получаем 8 × 80 = 640 кг по настилам. Но нагрузить такой ярус на 640 кг нельзя: пара ригелей в рассматриваемом примере рассчитана на 600 кг.

Это сравнение справочных величин при равномерной загрузке. Оно не заменяет проверку конкретного груза: когда вес сосредоточен на двух-трёх секциях или передаётся через ножки, простой суммы недостаточно.

Когда усиления настила недостаточно

Усилитель увеличивает табличную нагрузку на металлическую секцию, но не устраняет проблему местного давления. Например, тяжёлый редуктор может стоять на узких опорах, между которыми настил практически не нагружен.

В таком случае иногда применяют распределяющее основание. Однако материал, размеры и жёсткость этого основания тоже нужно подобрать: само по себе наличие листа металла или фанеры ещё не гарантирует равномерной передачи веса на несколько настилов.

Для подбора понадобятся масса груза, размеры его основания и схема опирания. Для оборудования на ножках полезны фотография или чертёж с расстоянием между опорами.

Что уточнить перед заказом

• Максимальную массу одного предмета и его габариты.
• Как он опирается на настил: всей плоскостью, ножками, кромками или колёсами.
• Сколько таких предметов планируется хранить на одном ярусе и как они будут расставлены.
• Нужные длину и глубину яруса, количество уровней и высоту стеллажа.

По этим данным можно проверить выбранные ригели, необходимость усиления настилов и допустимую загрузку стеллажа.
