Самонесущий склад на 252 паллетоместа

Решение

Для строительства склада использовали глубинные (набивные) стеллажи. Из них собрали несущий каркас, на котором закрепили кровлю и боковую обшивку из профилированного листа.

В глубинных стеллажах оборудовали места хранения на трёх уровнях. Переднюю сторону склада оставили открытой для погрузки и выгрузки.

Конструкция и размещение

Габариты склада — 11,1 × 12,7 м, высота — 7,4 м. Ширина стеллажной секции — 1,34 м, толщина металла стойки — 3 мм.

Для крепления кровли и боковой обшивки использовали балки и кронштейны, соединённые со стеллажным каркасом.

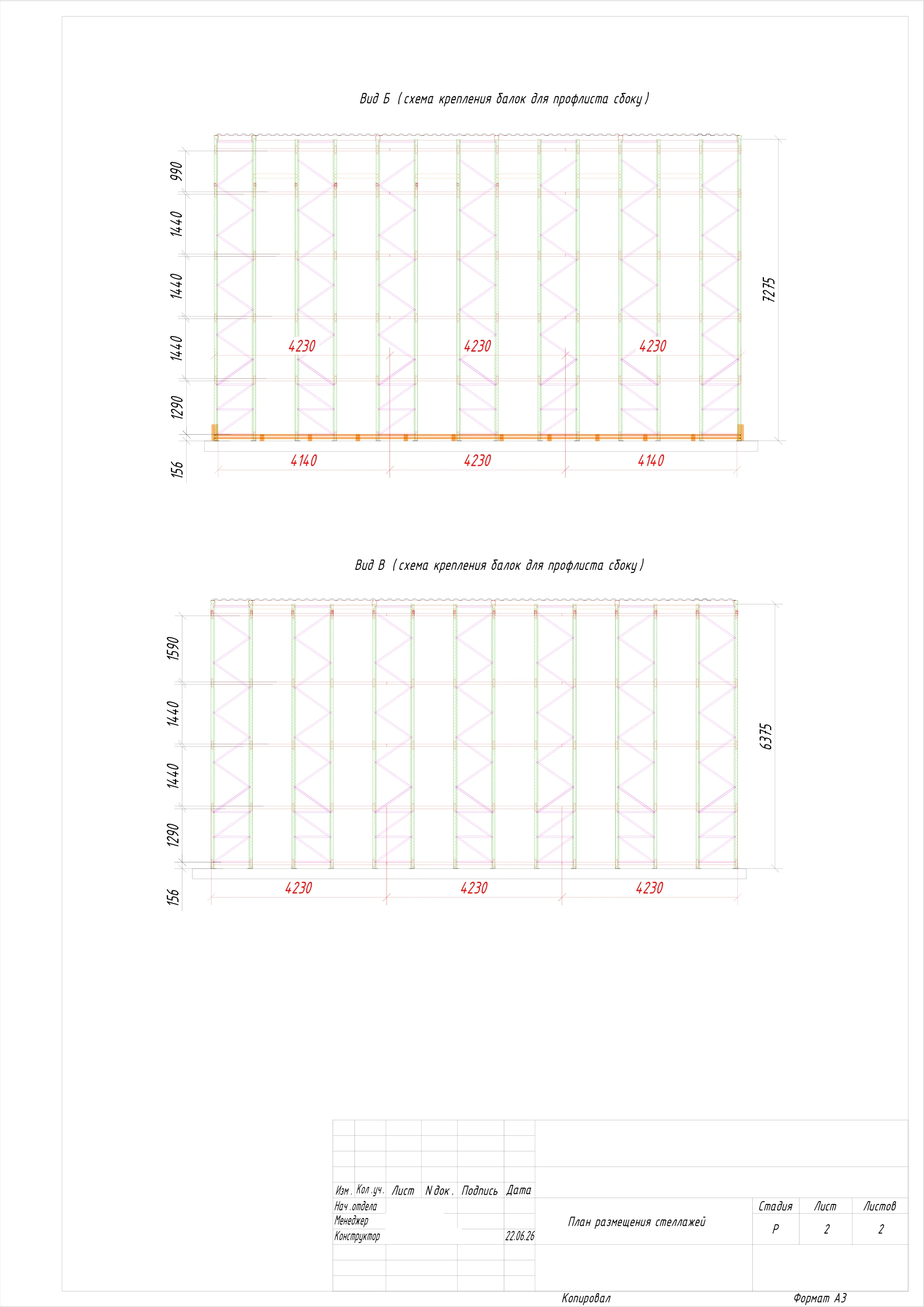

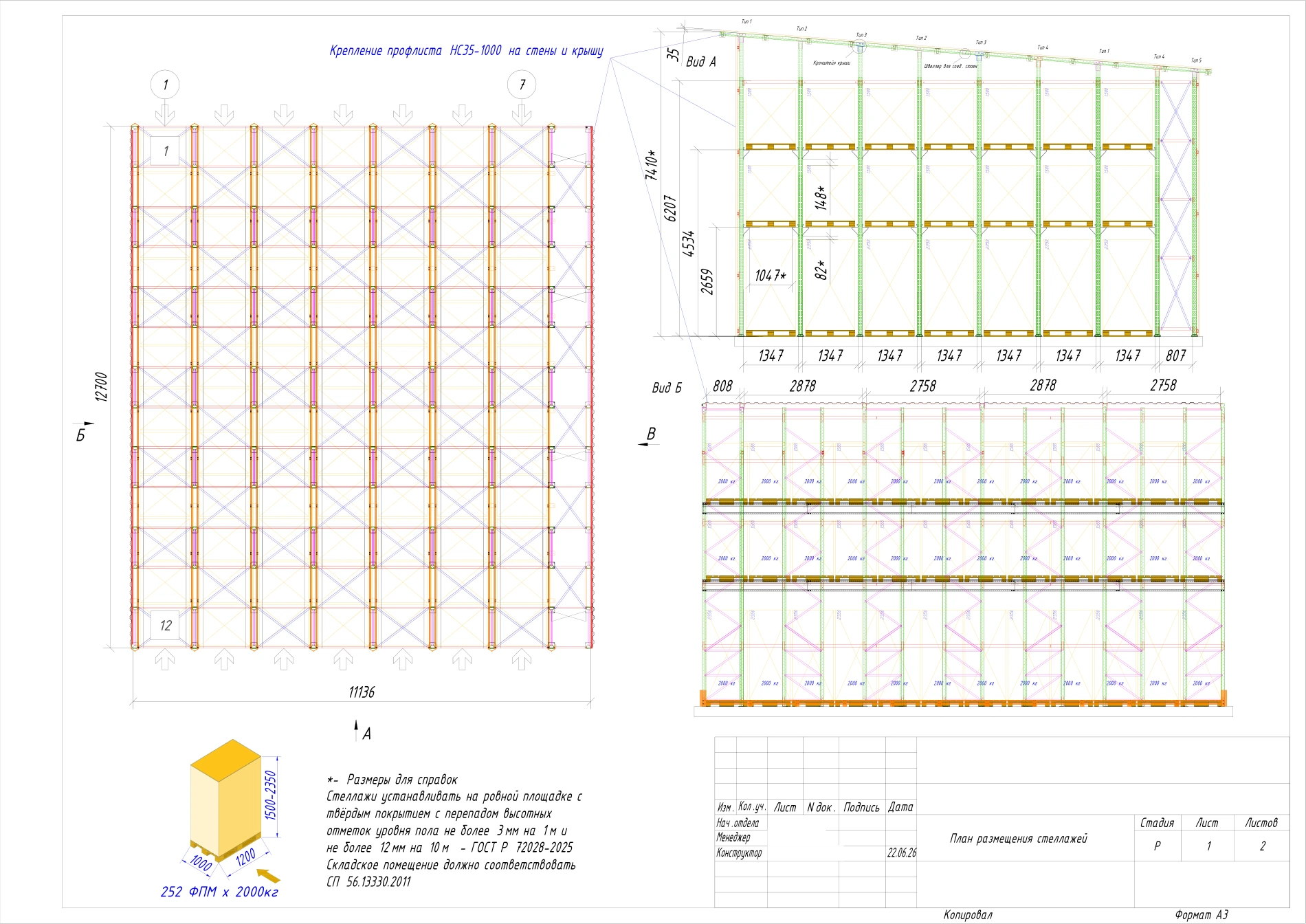

Проектные схемы

Нажмите на схему, чтобы открыть её в полном размере.

Результат

Заказчик получил крытый склад на 252 паллетоместа для еврокубов. Кровля и боковая обшивка закреплены на стеллажной конструкции, поэтому отдельный каркас здания не потребовался.

Подробнее о таких конструкциях — в разделе каталога «Самонесущие склады».

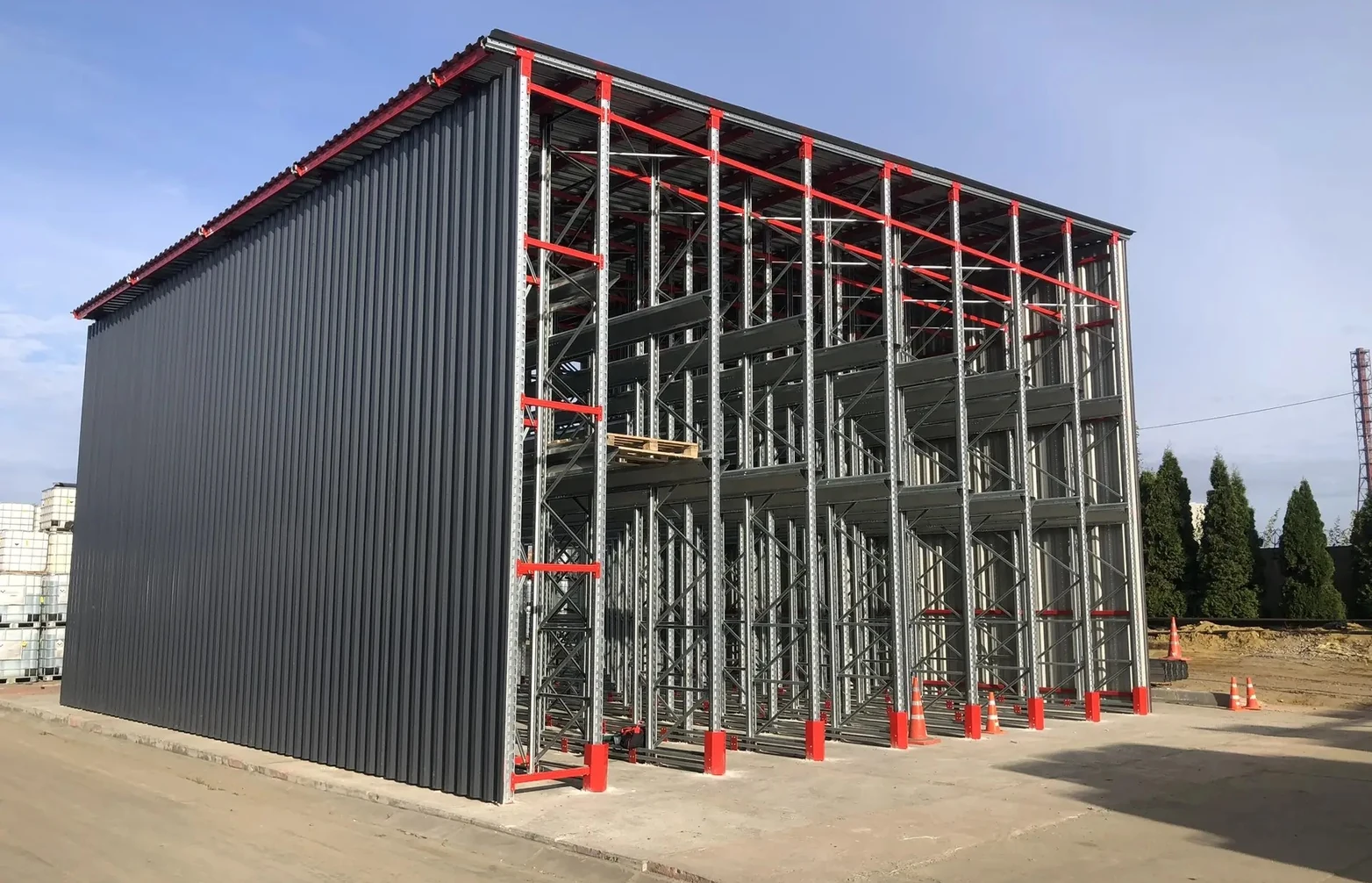

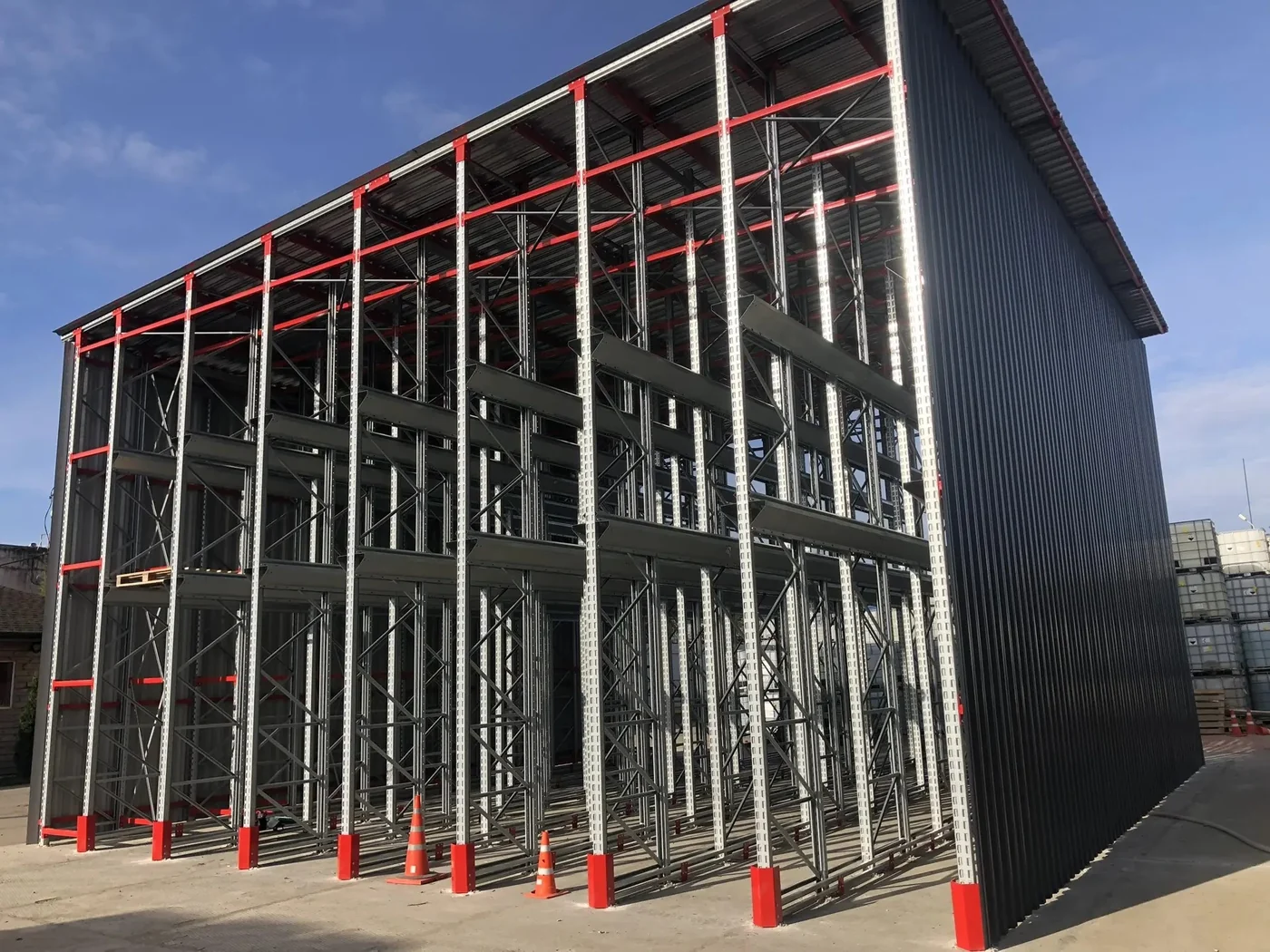

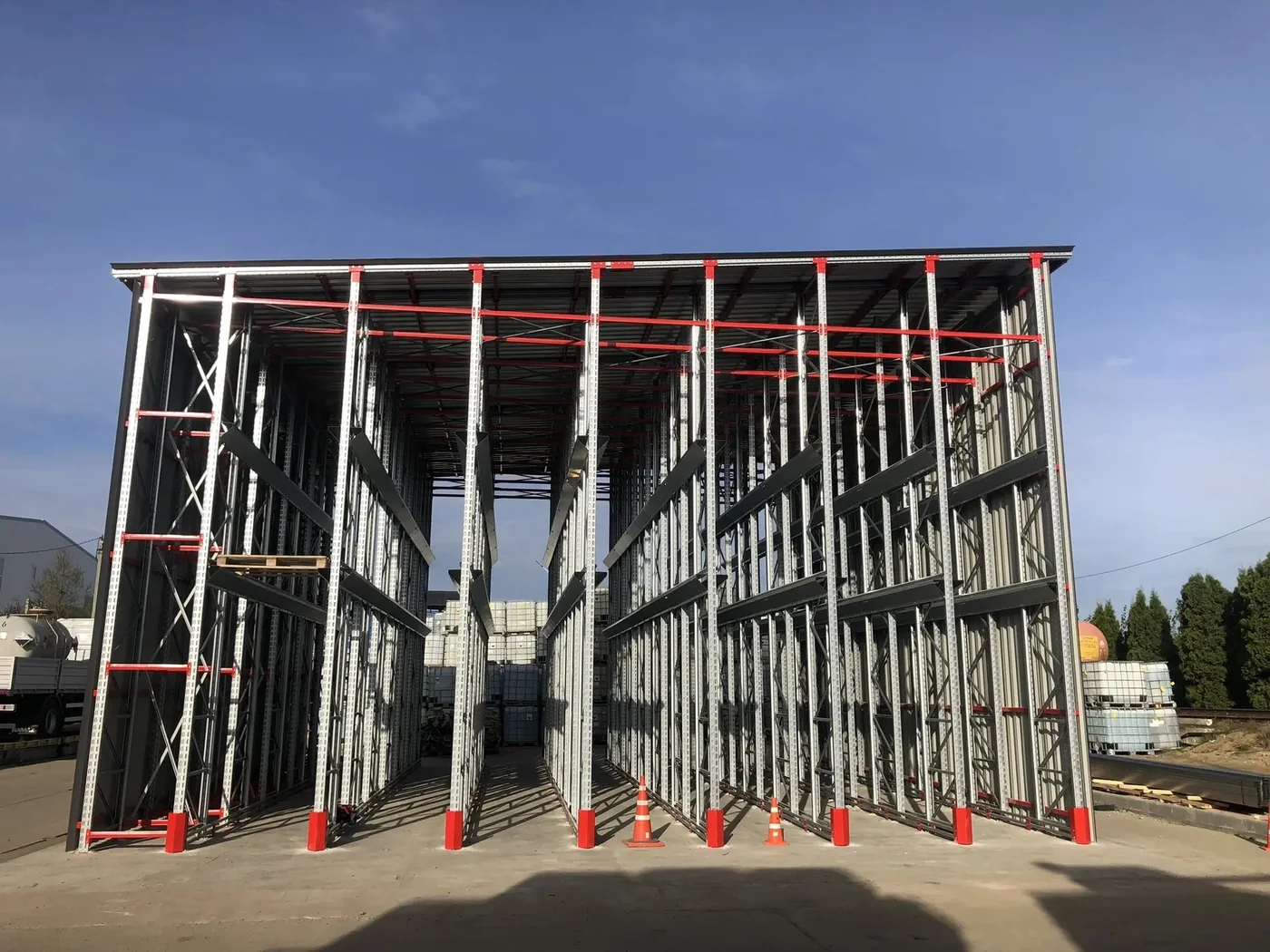

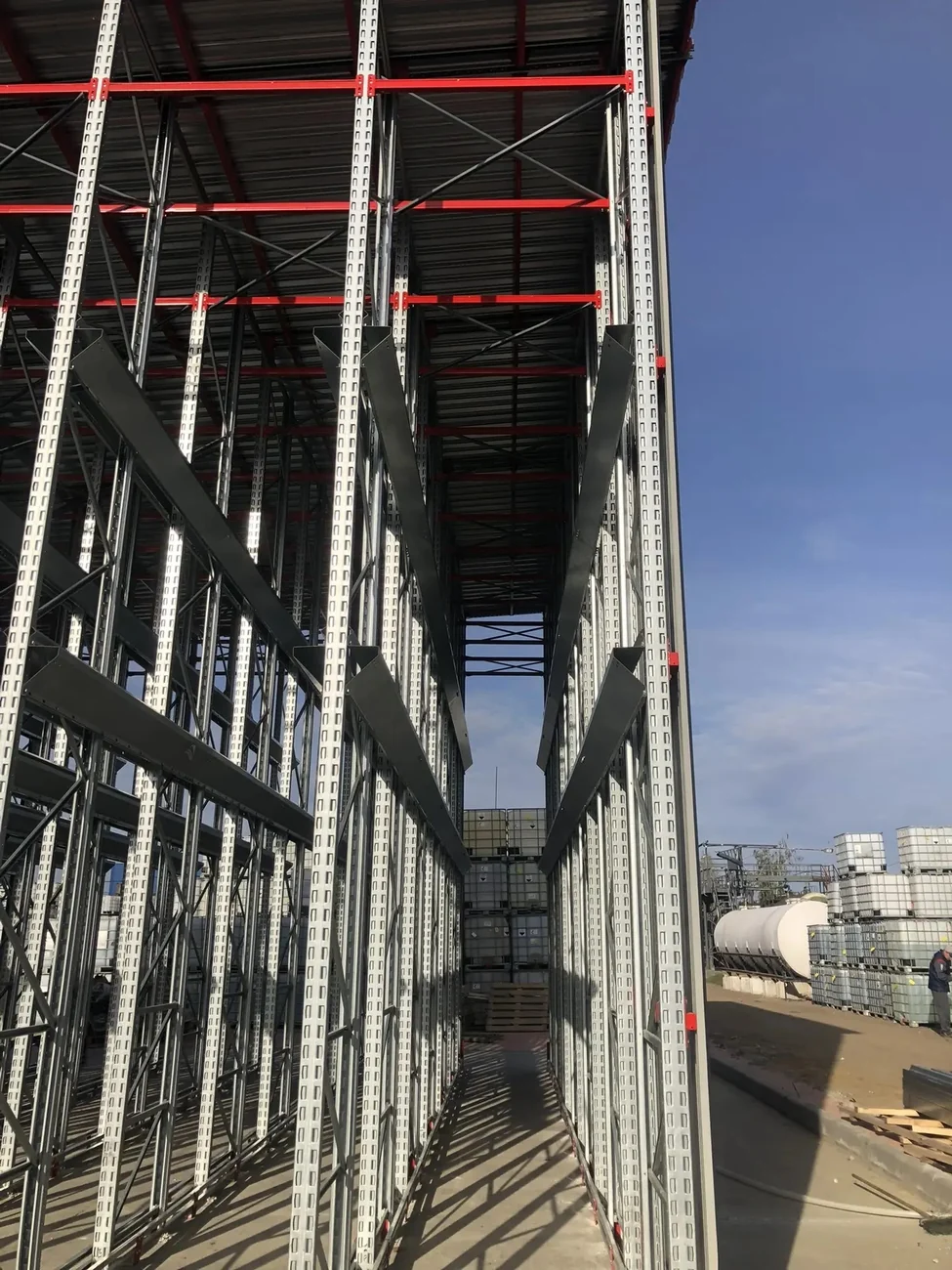

Фотографии проекта
