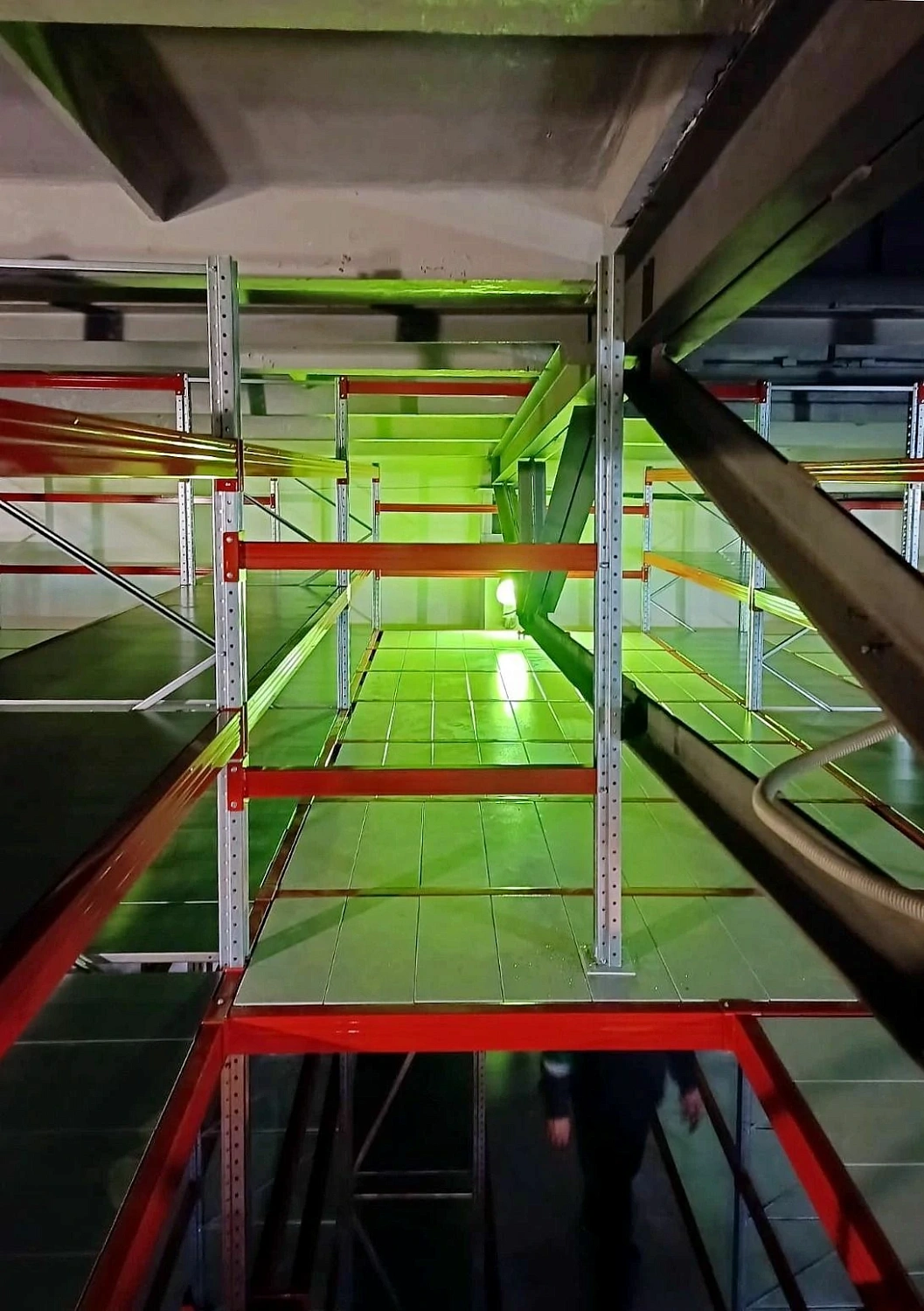

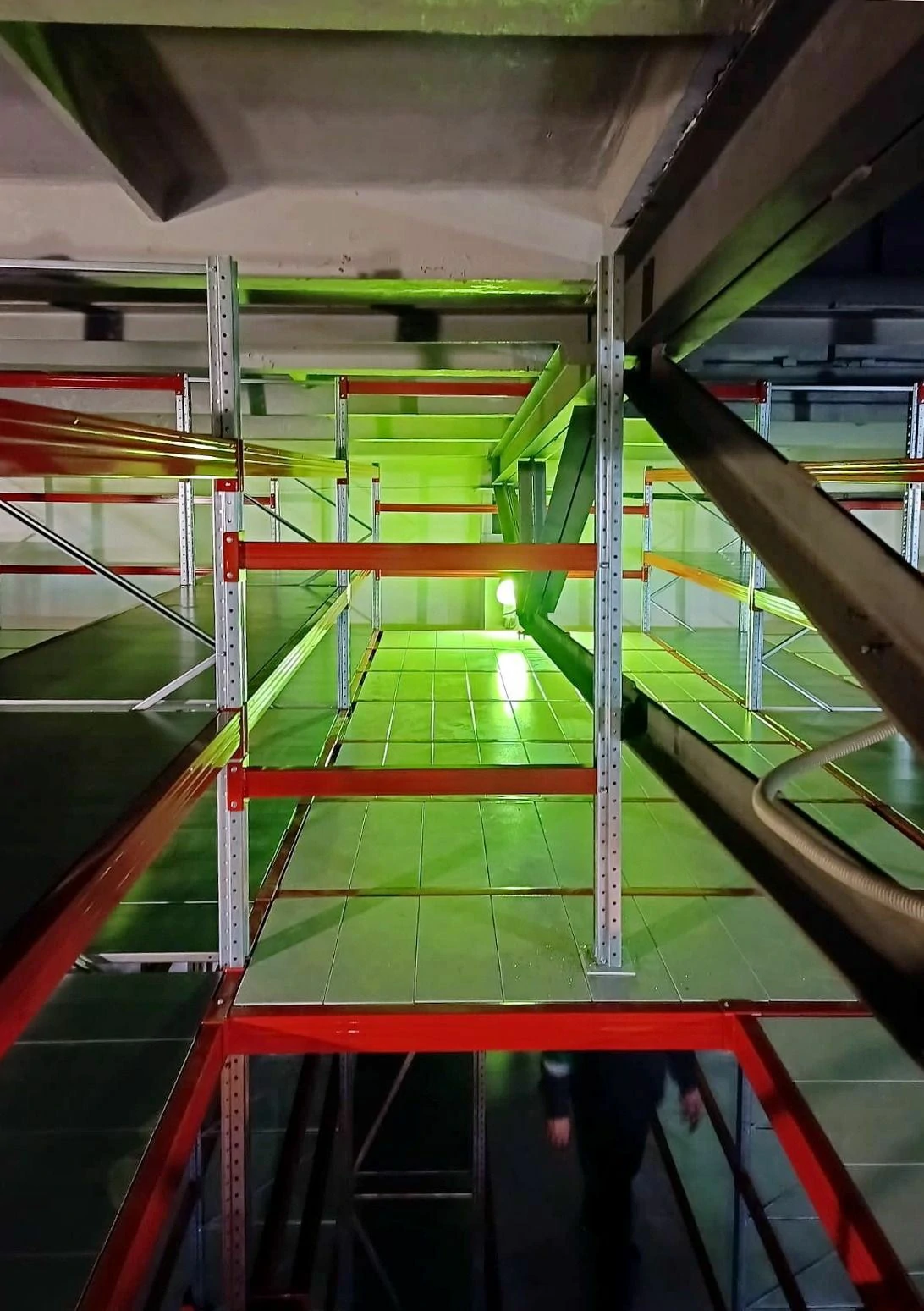

Мезонинный стеллаж трехэтажный, на рамах

Решение

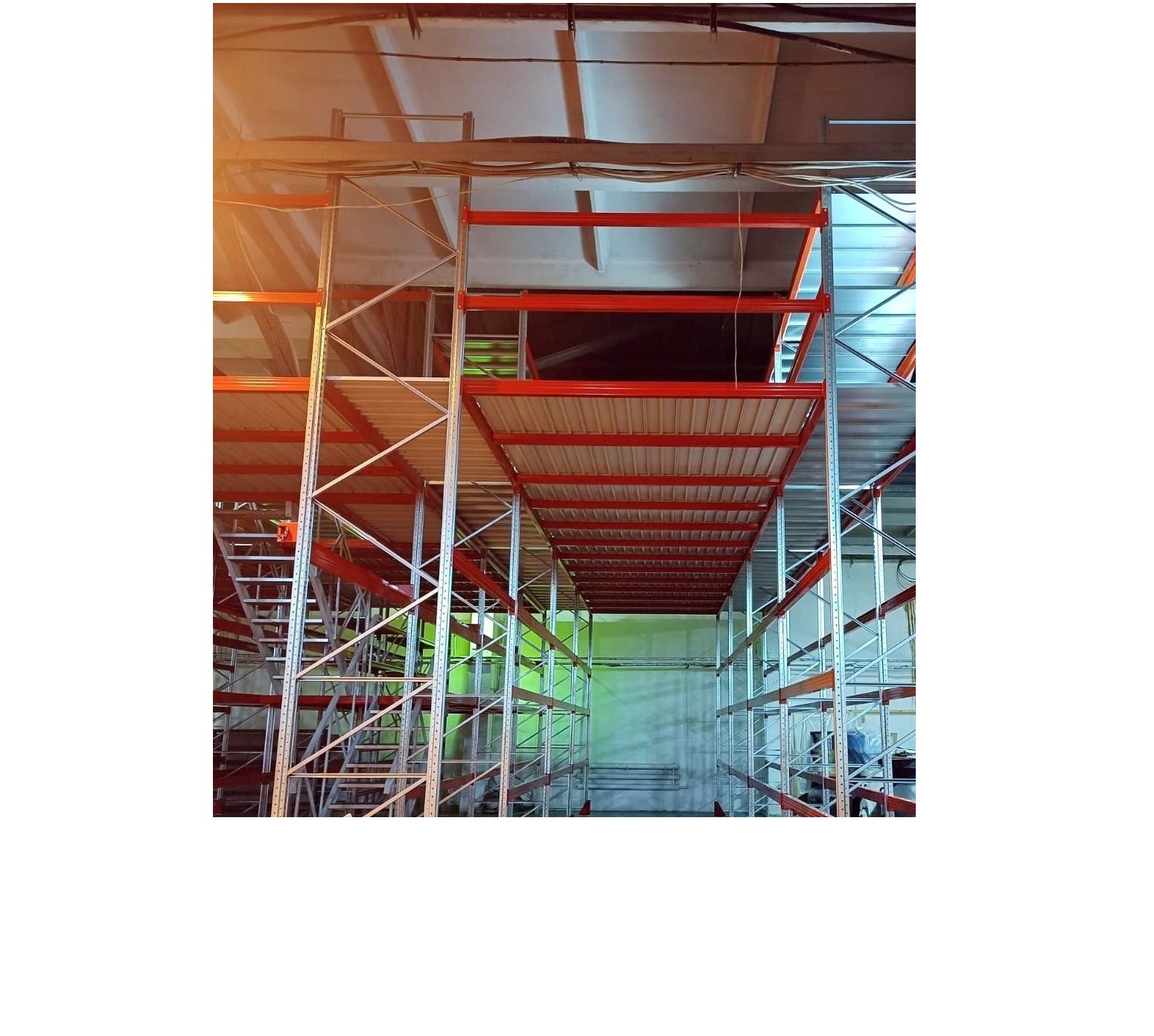

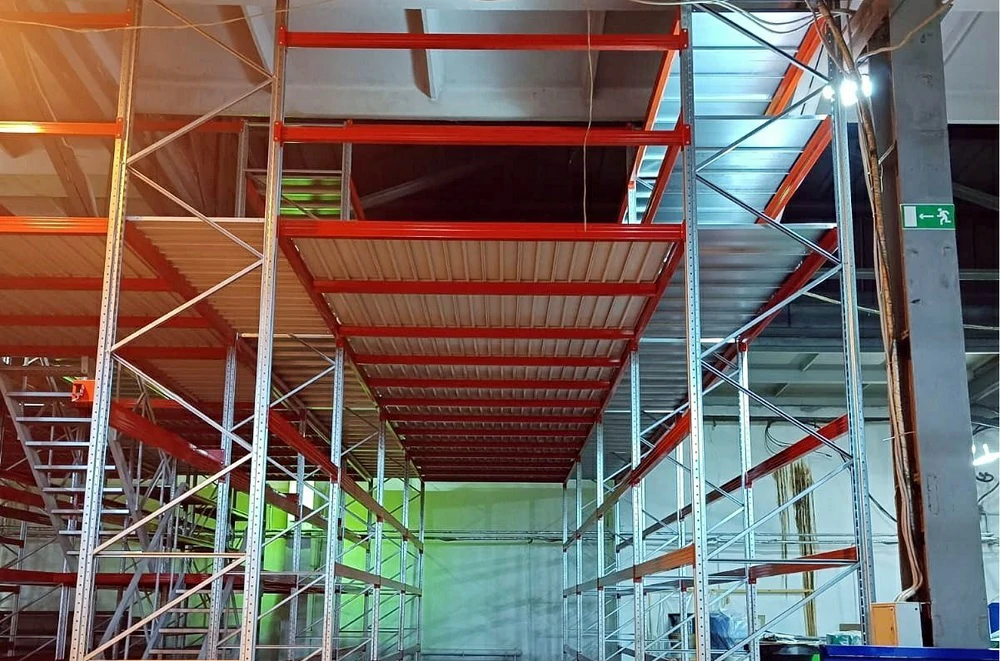

На объекте реализован трёхэтажный мезонинный стеллаж на рамах. Металлическая сборно-разборная конструкция выполнена на несущих элементах фронтальных стеллажей СТСМ и рассчитана на совмещение полочного и паллетного хранения.

Конструкция и параметры

• Рамы, то есть вертикальные элементы, — оцинкованные.
• Ригели и траверсы, то есть горизонтальные элементы, имеют полимерно-порошковое покрытие красного цвета RAL 3020.
• Крепление к полу — анкерное.
• Количество этажей — 3.
• Размеры (Д*Г*В) — 11800*11650*6000 мм.

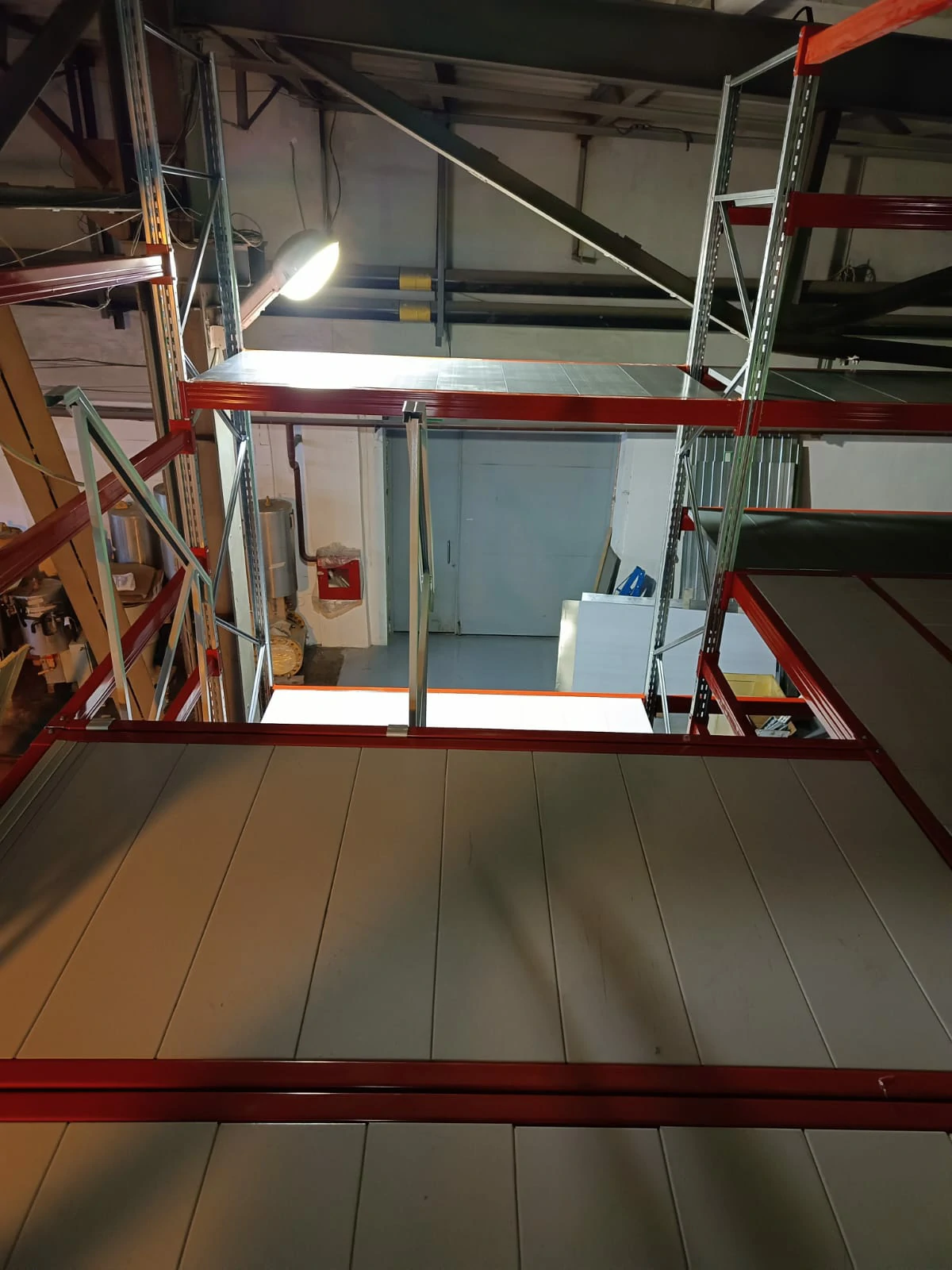

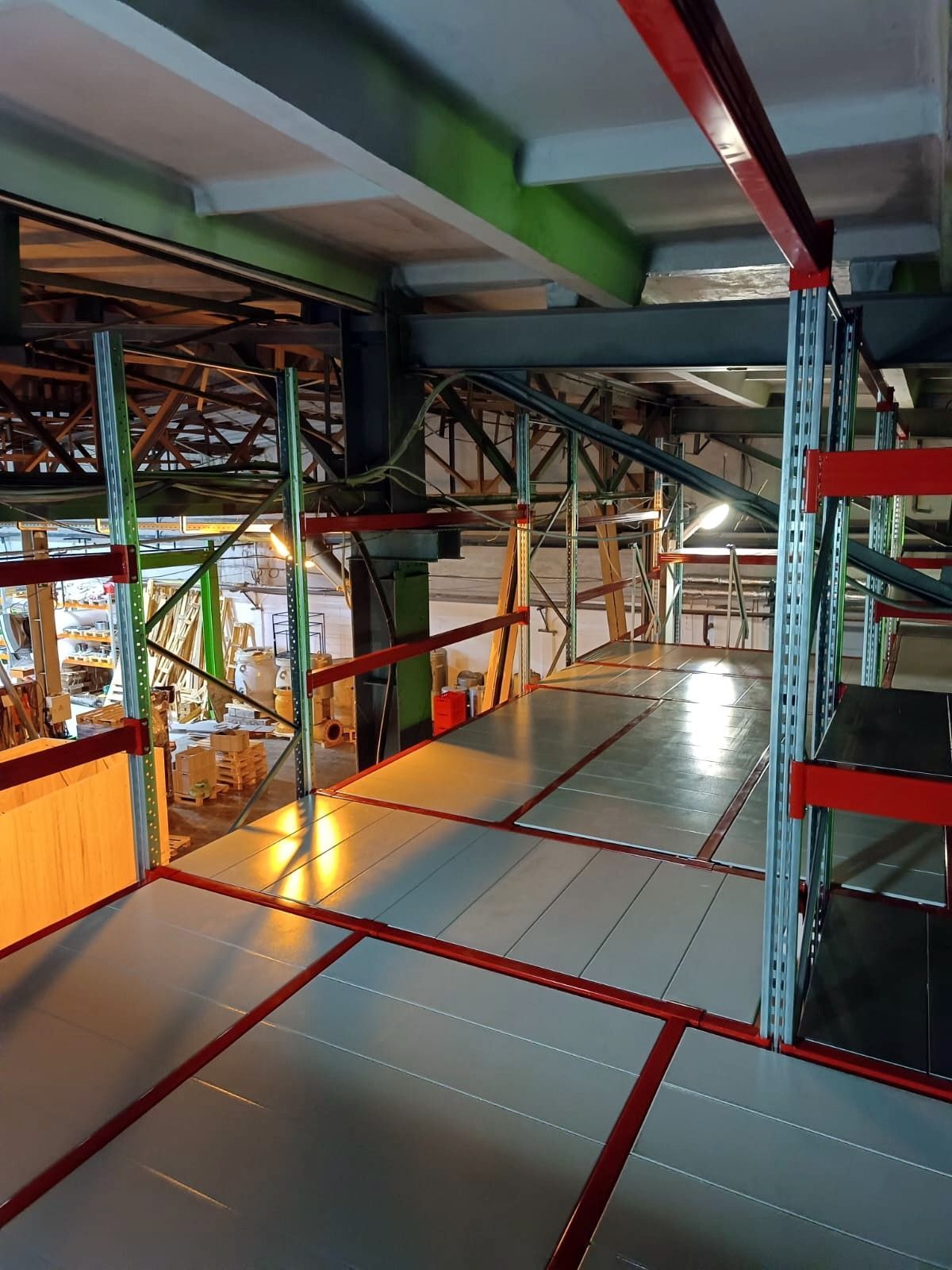

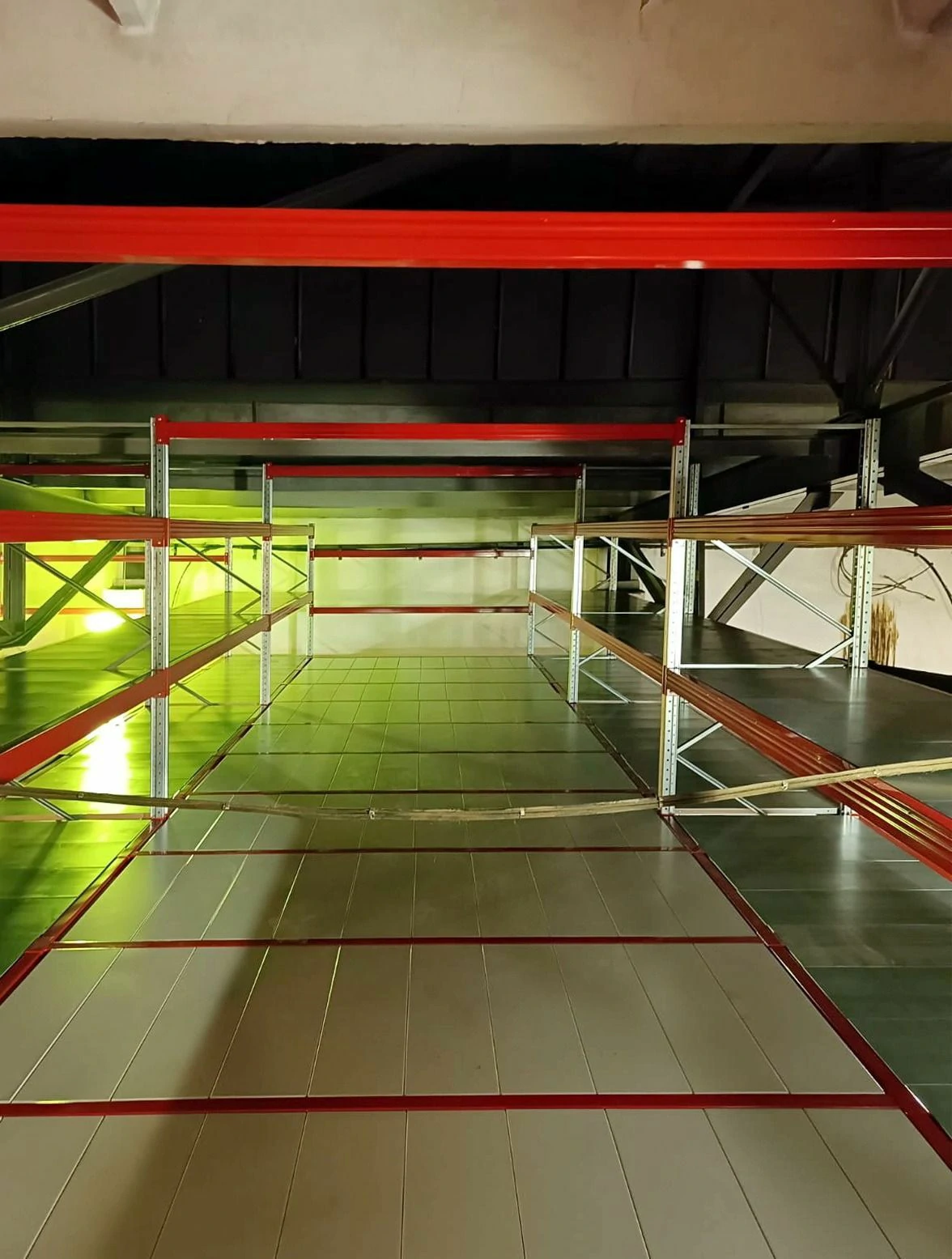

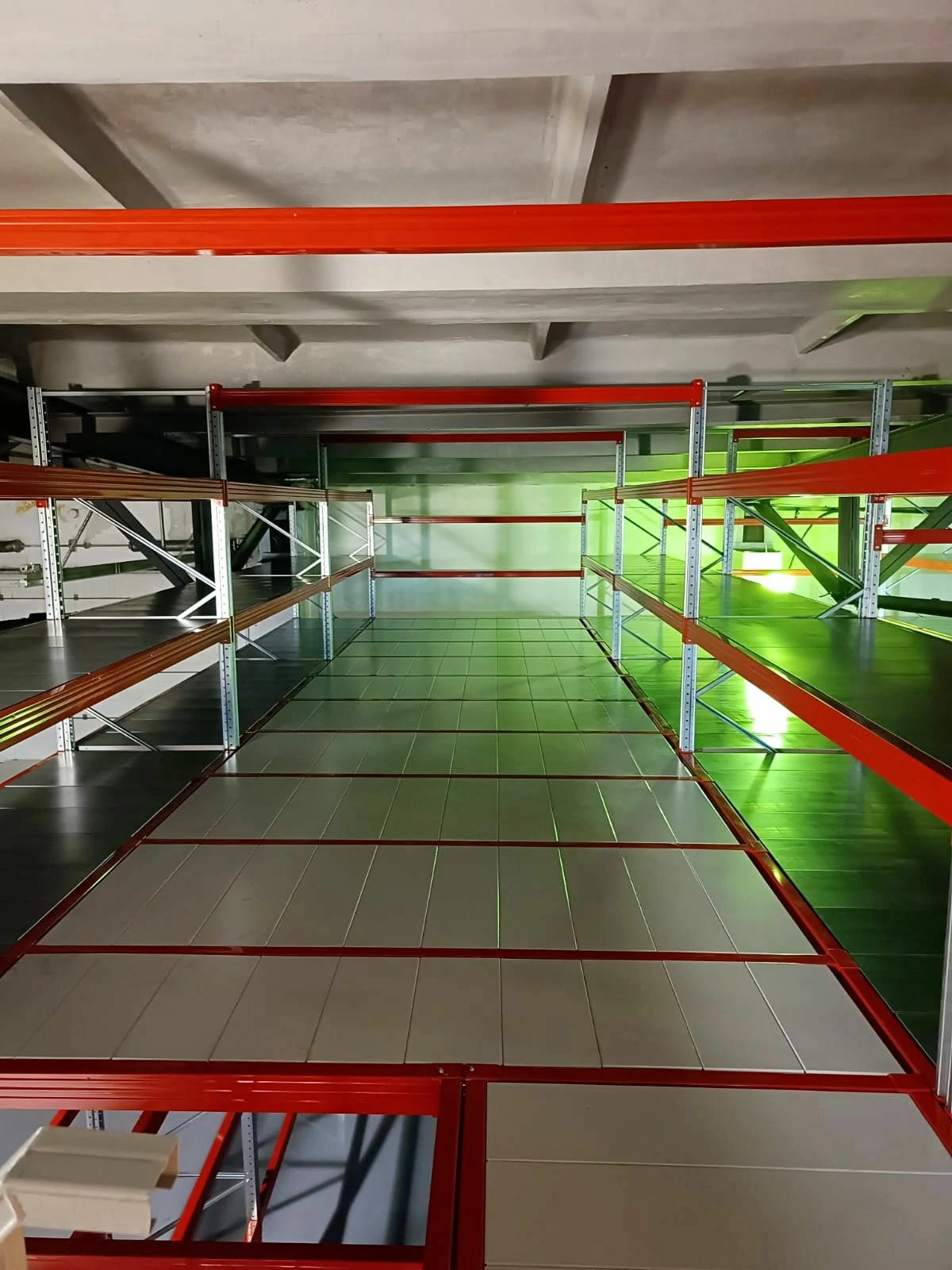

• Толщина настила пешеходной зоны — 2,0 мм.
• Нагрузка на 1 м² настила пешеходной зоны — до 500 кг.
• Нагрузка на ярус паллетного хранения — 3000 кг.
• Нагрузка на ярус полочного хранения — до 500 кг.

Хранение и перемещение грузов

Система рассчитана на транспортировку коробочных грузов весом до 300 кг на платформенной тележке. Для паллетных ярусов выполнена защита от проталкивания палеты. Такое сочетание позволяет использовать разные уровни для предусмотренных проектом способов хранения и обработки грузов.

Мезонинный стеллаж изготовлен под размеры объекта и задачи заказчика с учётом товарных групп и принятого порядка обработки грузов. Проект включал доставку и сборку конструкции.

Результат

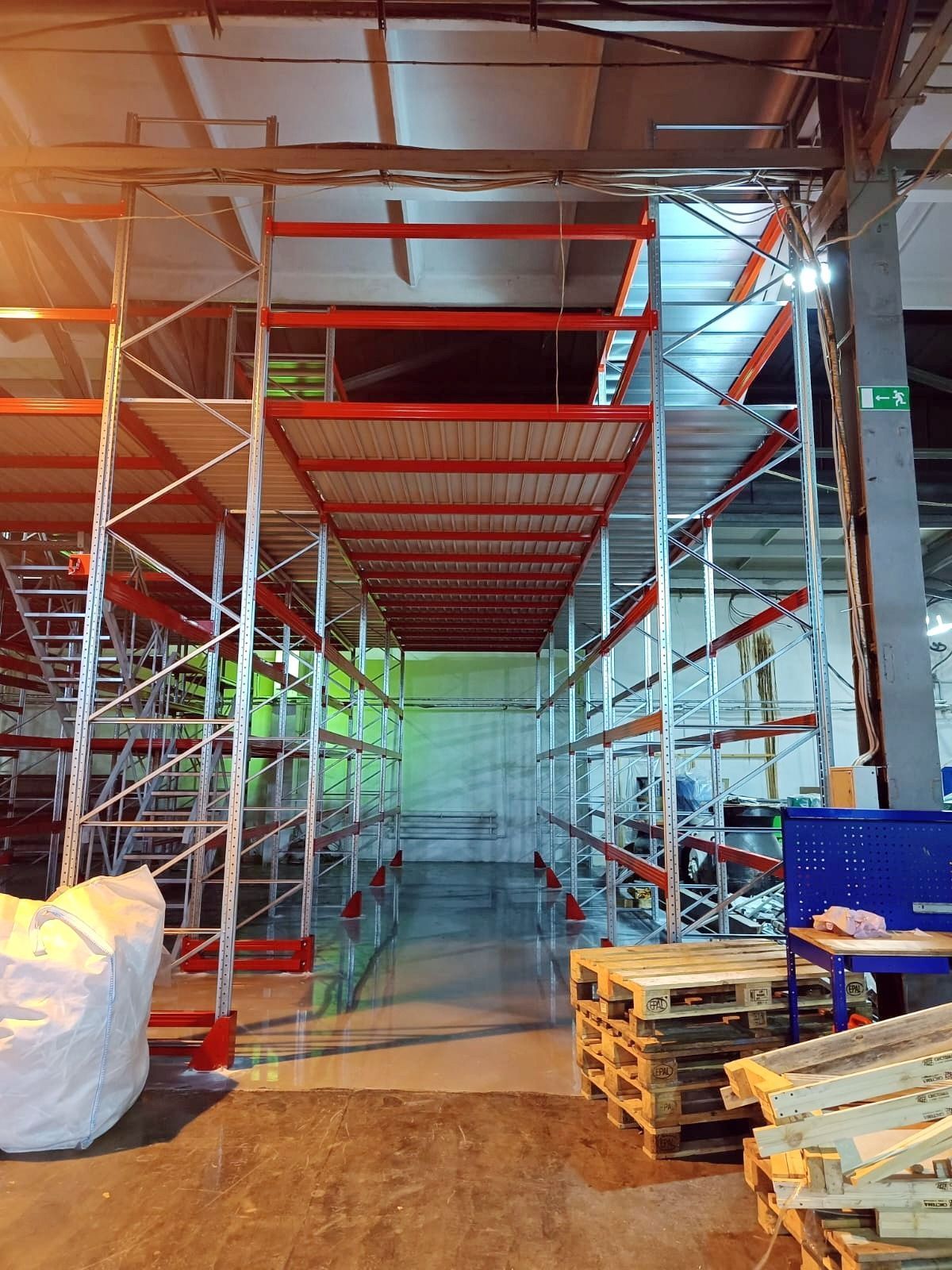

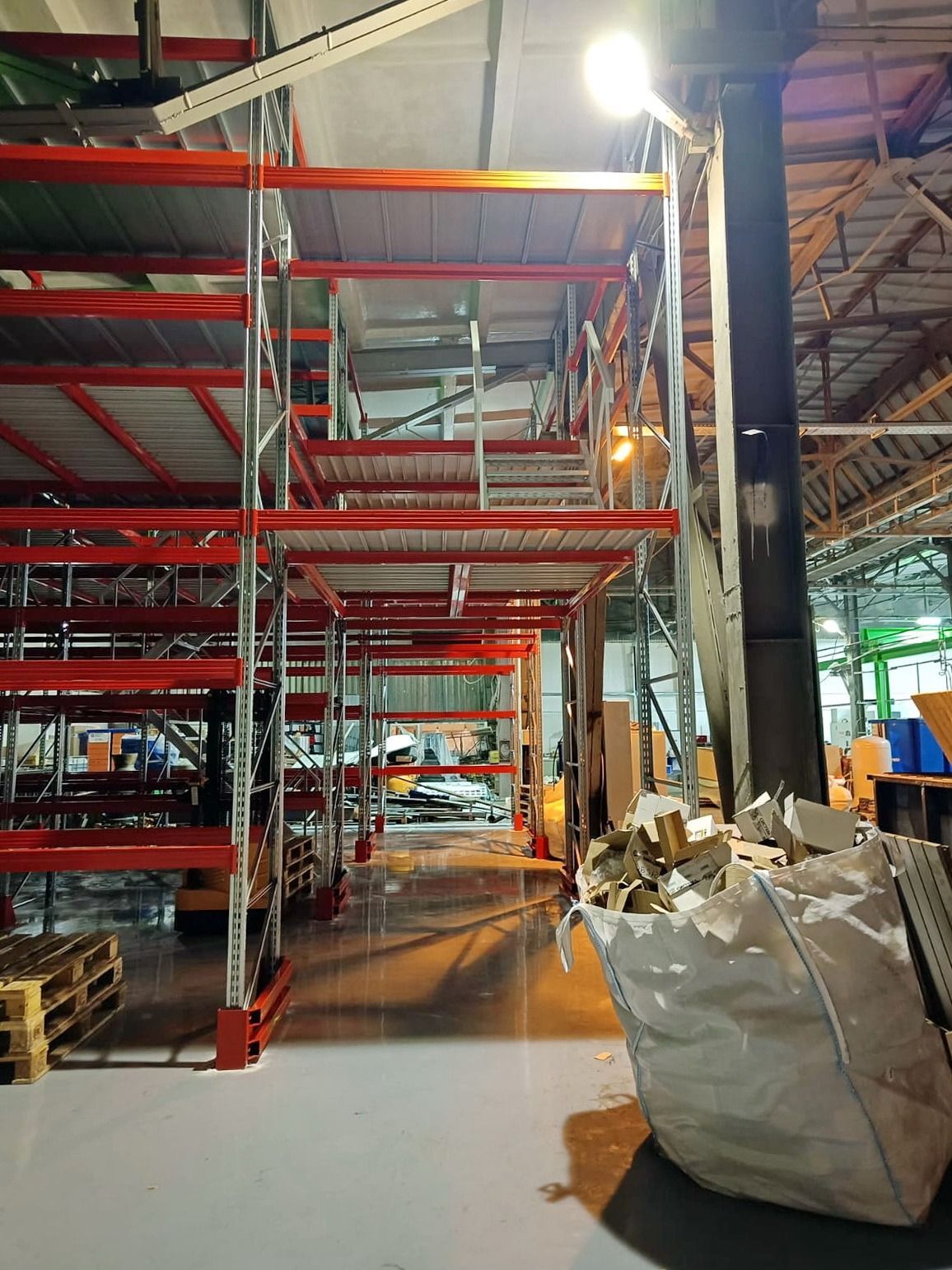

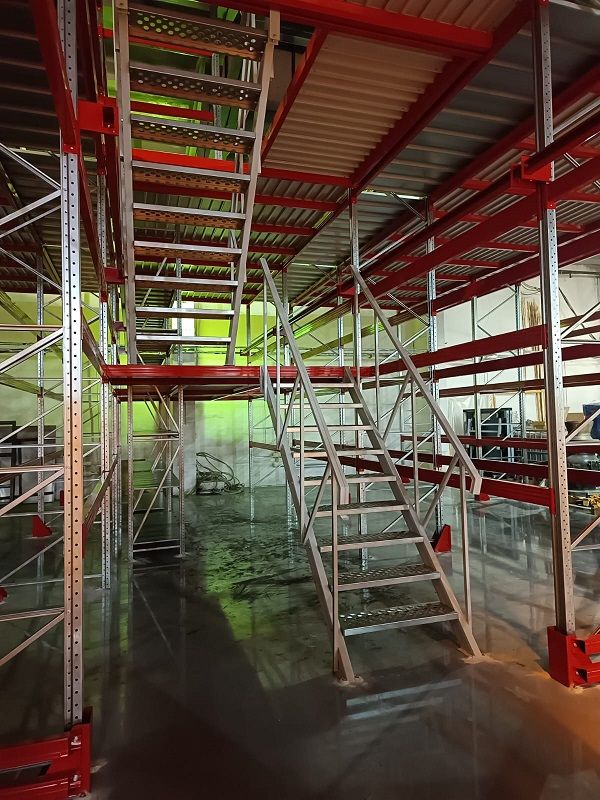

На объекте смонтирована трёхэтажная система хранения с пешеходными зонами, полочными и паллетными ярусами. Конструкция позволяет перемещать коробочные грузы на платформенной тележке и использовать расчётные нагрузки, предусмотренные для каждого типа ярусов.
