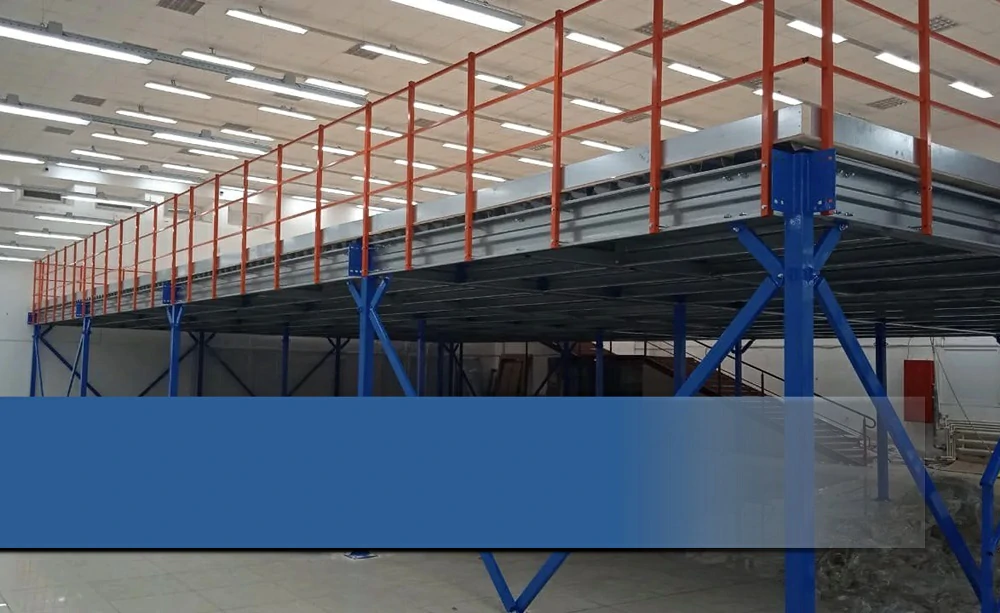

Мезонин на колоннах 287 м², пол из фанеры

Решение

Для организации двухъярусного хранения лёгких грузов изготовили и смонтировали мезонин на колоннах. На площадке мезонина и под ней разместили стеллажи, задействовав основной пол и дополнительный уровень хранения.

Основные параметры

• Размеры (В × Д × Ш): 2878 × 12450 × 23000 мм.
• Площадь: 287 м².
• Допустимая нагрузка на пол мезонина: 500 кг/м².
• Общая грузоподъёмность: 143 500 кг.
• Высота до низа несущей балки: 2500 мм.
• Количество колонн: 20; шаг по длине — 4150 мм, по ширине — 5750 мм, шаг поперечных балок — 1037 мм.
• Настил: профлист Н60 + фанера ФСФ 18 мм.
• Лестницы: 2 шт., маршевые, шириной 1000 мм, с ограждением высотой 1100 мм.

Конструкция двухуровневого хранения

Опорная схема и рассчитанный шаг балок формируют устойчивую площадку, сохраняя рабочее пространство для стеллажей под мезонином. Две маршевые лестницы обеспечивают доступ на верхний уровень с разных сторон конструкции.

Сочетание несущего профлиста Н60 и фанеры ФСФ толщиной 18 мм образует сплошной настил для предусмотренных проектом нагрузок. Все расчётные значения приведены в перечне основных параметров выше.

Результат

Мезонин смонтирован в соответствии с проектом, выдержал испытания и введён в эксплуатацию. На объекте организованы два уровня хранения лёгких грузов со стеллажами на площадке и под ней; для доступа на верхний уровень установлены две лестницы.
